Дренажный трубопроводы (2) — HITACHI KH300

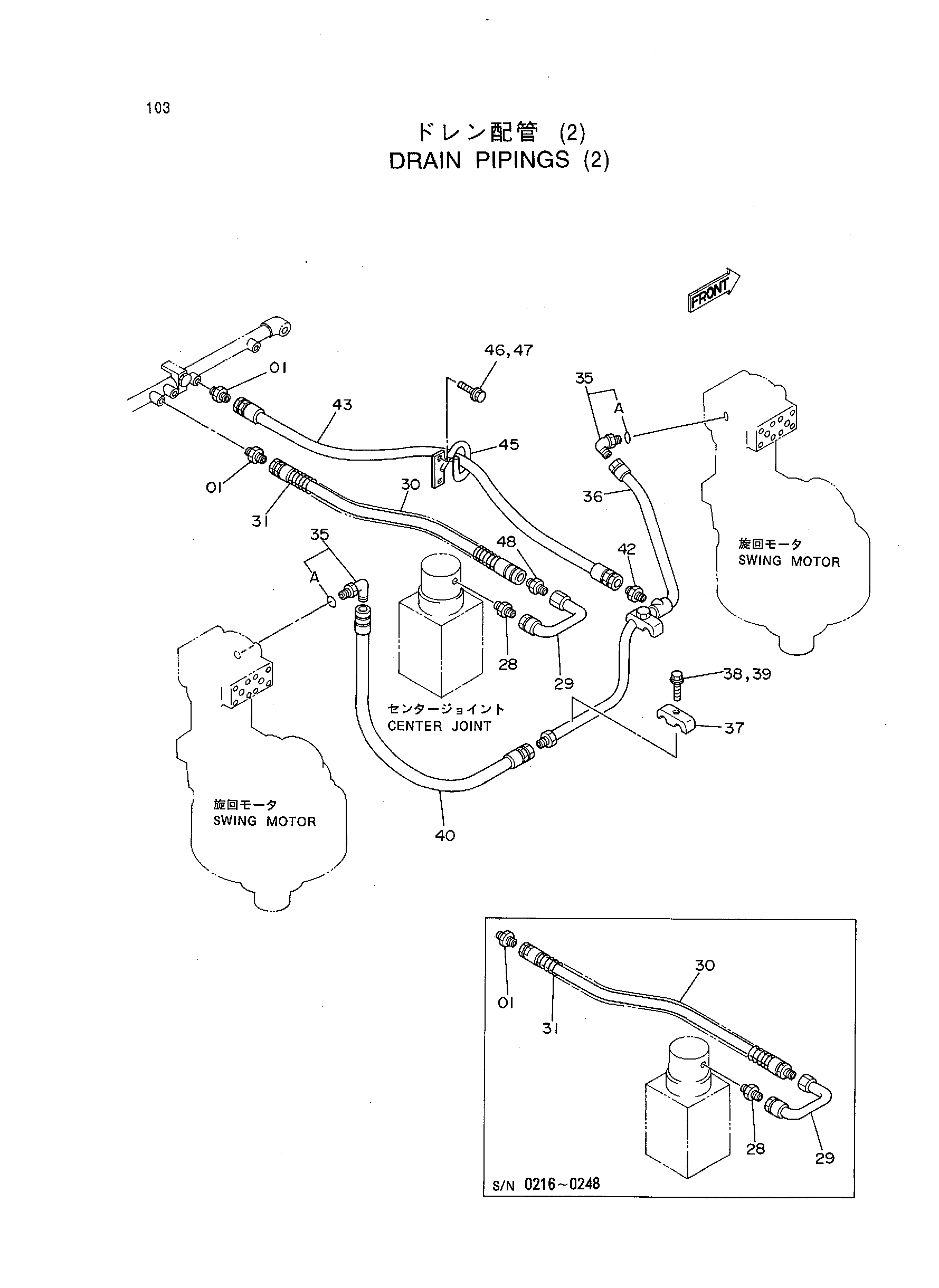

Заводская схема «Дренажный трубопроводы (2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1303 | Адаптер | 2 |
| 28 | 4115046 | Адаптер | 1 |
| 29 | 9724977 | Трубка(DR5) | 1 |
| 30 | 4071192 замена: 4055308 | Шланг | 1 |
| 30 | 4071192 замена: 94-1302 | Шланг | 1 |
| 30 | 4055308 замена: 4278964 | Шланг | 1 |
| 30 | 4278964 | Шланг | 1 |
| 31 | 4138896 | Защита шланга | 1 |
| 35 | 4037761 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 8035869 | Трубка(DR6) | 1 |
| 37 | 4053593 | Хомут трубки | 2 |
| 38 | J901040 | Болт | 2 |
| 38 | J011035 | Болт с шайбой | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | 4019216 | Шланг | 1 |
| 42 | 4115046 | Адаптер | 1 |
| 43 | 4028589 замена: 4282203 | Шланг | 1 |
| 43 | 4282203 | Шланг | 1 |
| 45 | 8030482 | Опора | 1 |
| 46 | J901025 замена: J901018 | Болт | 2 |
| 46 | J901018 | Болт | 2 |
| 46 | J011020 | Болт с шайбой | 2 |
| 47 | A590910 | Пружинная шайба | 2 |
| 48 | 94-1302 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
