Платформа — HITACHI KH300

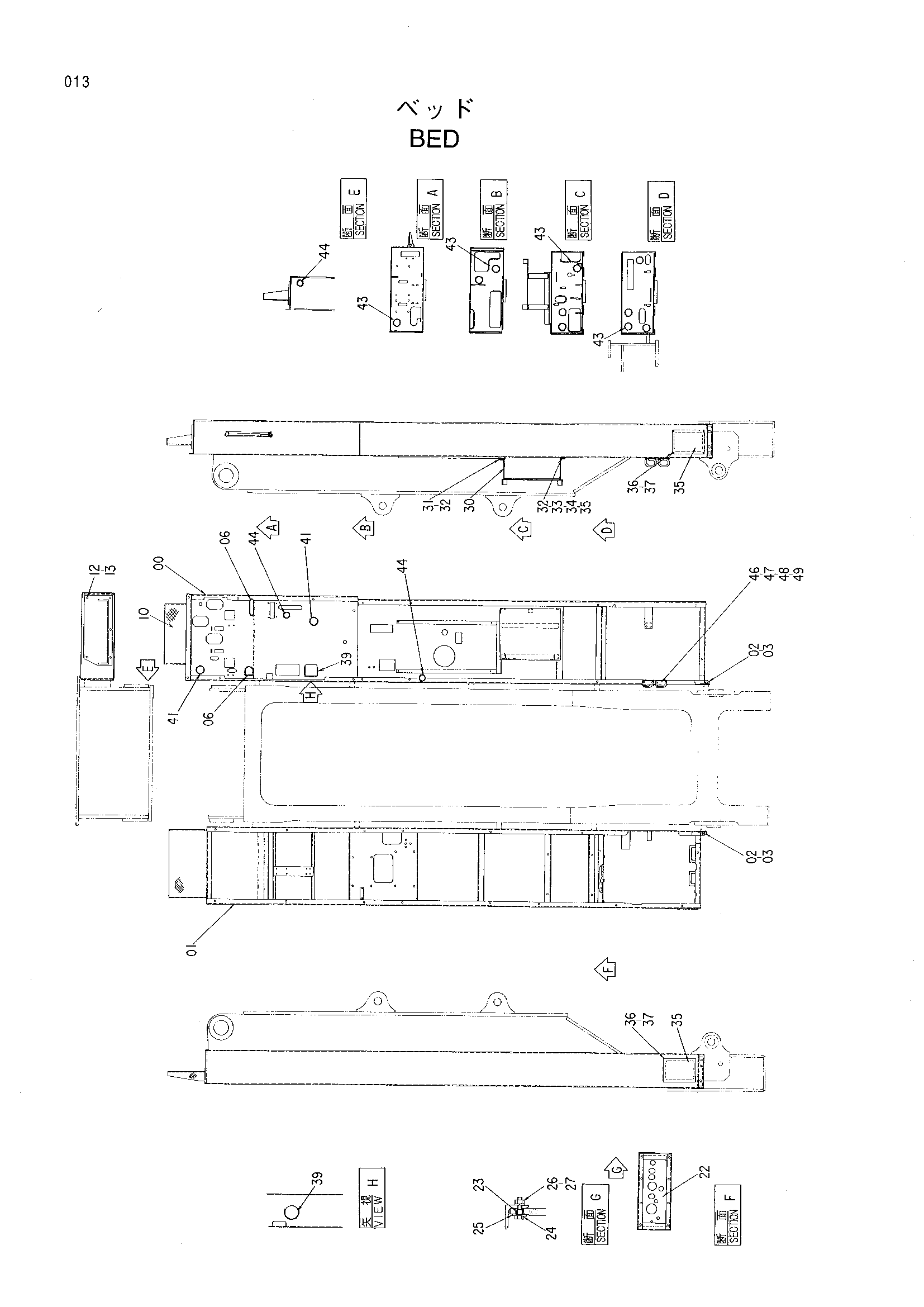

Заводская схема «Платформа» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002165 | Платформа (правый) | 1 |
| 01 | 5001905 | Платформа (левый) | 1 |
| 02 | J901640 | Болт | 30 |
| 03 | A590916 | Пружинная шайба | 30 |
| 06 | 4158636 | Защитный кожух | 2 |
| 10 | 8031282 | Ступень | 1 |
| 12 | J901025 | Болт | 5 |
| 13 | A590910 | Пружинная шайба | 5 |
| 22 | 4190701 | Крышка | 1 |
| 23 | 4157127 | Проставка | 8 |
| 24 | J901040 | Болт | 8 |
| 25 | J217083 | Шайба | 8 |
| 26 | A590910 | Пружинная шайба | 8 |
| 27 | J950010 | Гайка | 8 |
| 30 | 7023527 | Кронштейн | 1 |
| 31 | J901225 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | A590112 | Плоская шайба | 2 |
| 34 | J901230 | Болт | 2 |
| 35 | J950012 | Гайка | 2 |
| 39 | 4158636 | Защитный кожух | 2 |
| 41 | 4158634 | Защитный кожух | 2 |
| 43 | 4190703 | Защитный кожух | 18 |
| 44 | 4158635 | Защитный кожух | 3 |
| 46 | 8030483 | Опора | 2 |
| 47 | J901025 | Болт | 4 |
| 48 | A590910 | Пружинная шайба | 4 |
| 49 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
