Ход трубопроводы (2-2) — HITACHI KH300

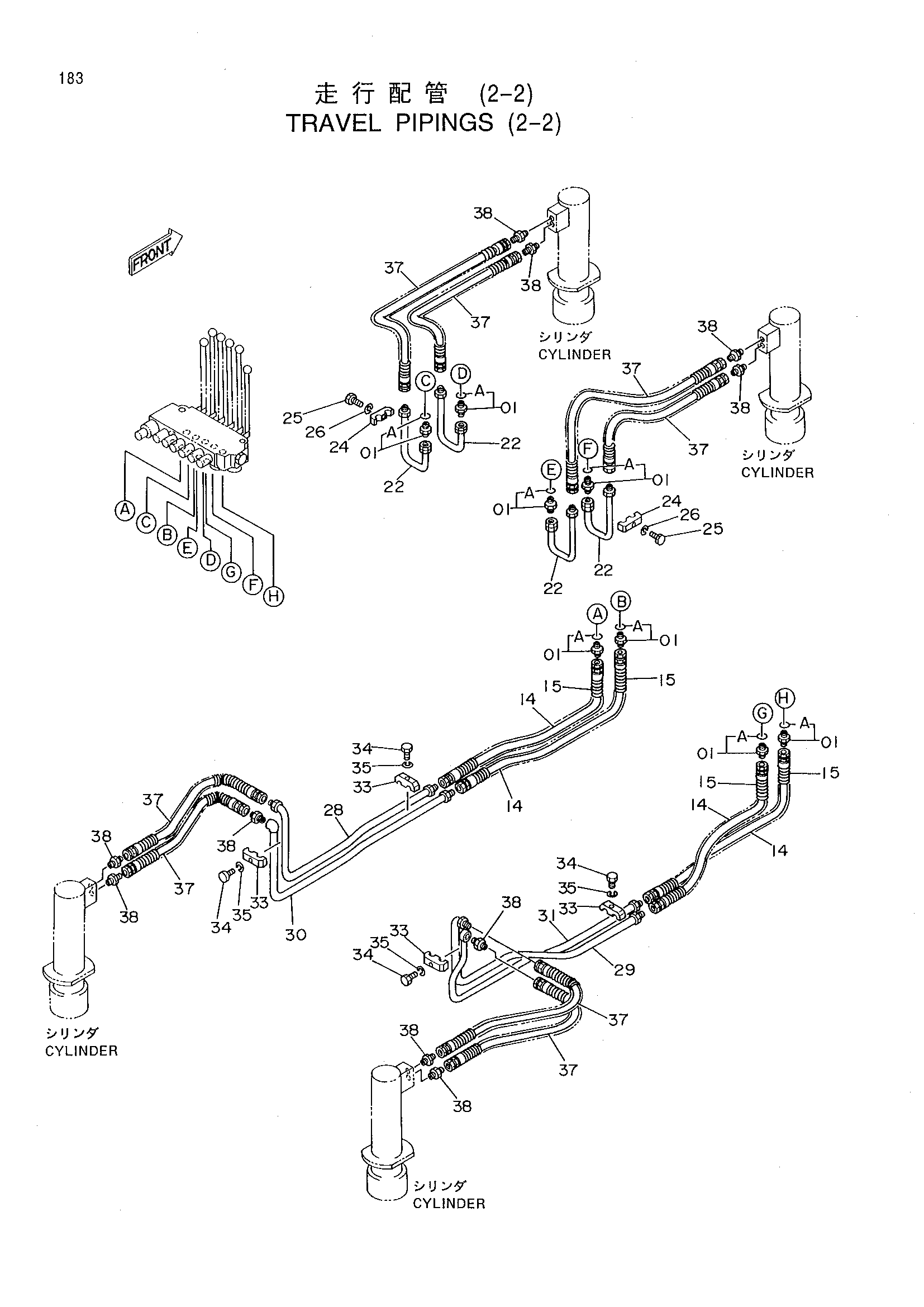

Заводская схема «Ход трубопроводы (2-2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4042031 | Адаптер | 8 |
| 01A | 4509180 | Уплотнительное кольцо | 8 |
| 14 | 4159507 | Шланг | 4 |
| 15 | 4055166 | Защитный кожух | 4 |
| 22 | 9720486 | Трубка | 4 |
| 24 | 4053593 | Хомут трубки | 2 |
| 25 | J901040 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 28 | 8044337 | Трубка | 1 |
| 29 | 8044338 | Трубка | 1 |
| 30 | 8044339 | Трубка | 1 |
| 31 | 8044340 | Трубка | 1 |
| 33 | 4053593 | Хомут трубки | 4 |
| 34 | J901040 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 37 | 4188961 | Шланг | 8 |
| 38 | 94-1302 | Адаптер | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
