Верхний стрела — HITACHI KH300

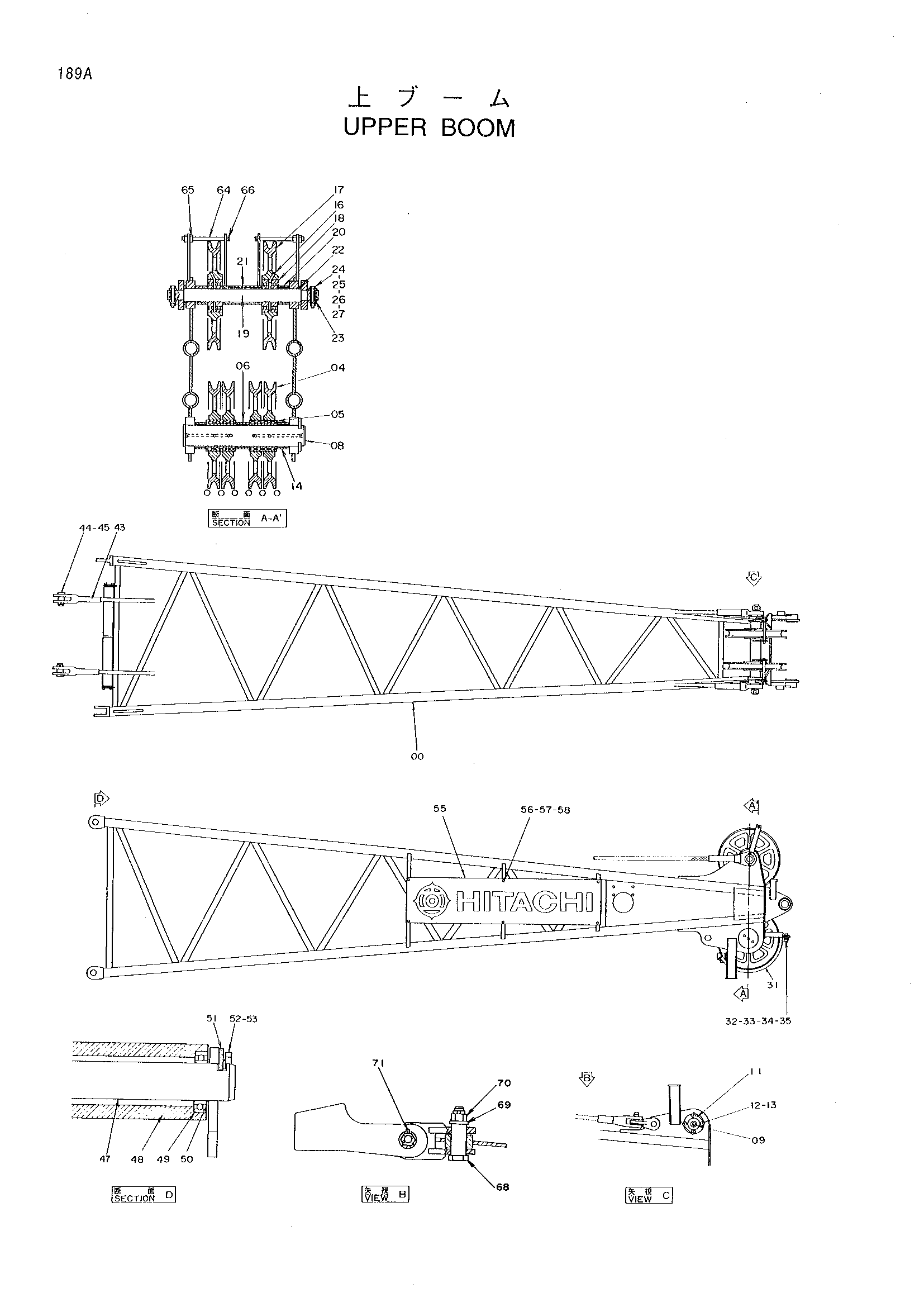

Заводская схема «Верхний стрела» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9068240	Верхний стрела	1
00	5001899	Стрела верхний	1
04	3078820	Канатный блок	4
05	4361339	Роликовый подшипник	4
06	4160405	Проставка	1
08	3069508	Мост	1
09	J75482	Штуцер	2
11	X4248	Стопорная пластина	2
12	J912035	Болт	4
13	A590920	Пружинная шайба	4
14	4160404	Проставка	2
16	J75481	Штуцер	2
17	3078823	Канатный блок	2
18	4129305	Шариковый подшипник	4
19	4160401	Мост	1
20	4160409	Проставка	2
21	9737040	Проставка	1
22	4160408	Проставка	2
23	4160406	Проставка	2
24	4160403	Болт	2
25	J952012	Гайка	2
26	M641215	Корончатая гайка	2
27	A763025	Шплинт	2
31	7016079	Направляющая	1
32	J901235	Болт	4
33	A590912	Пружинная шайба	4
34	A590112	Шайба	8
35	J950012	Гайка	4
38	8016217	Концевой вилка	1
39	4387083	Палец	2
40	A766063	Шплинт	2
41	2011693	Разъём канат	1
43	8029694	Канат подвесной	2
44	4062839	Палец	2
45	A761000	Шплинт	2
47	4190692	Мост	1
48	4190691	Каток направляющая	2
49	4048056	Шариковый подшипник	4
50	4054291	Проставка	3
51	4190907	Стопорная пластина	2
52	J901220	Болт	4
53	A590912	Пружинная шайба	4
55	4190884	Информационный пластина	2
56	J901030	Болт	12
57	A590910	Пружинная шайба	12
58	J950010	Гайка	24
64	4275651	Палец	2
65	J951024	Гайка	4
66	A766040	Шплинт	2
68	4387083	Палец	2
69	4114408	Шайба	2
70	4137247	Корончатая гайка	2
71	A766063	Шплинт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
