Крюк ограничитель — HITACHI KH300

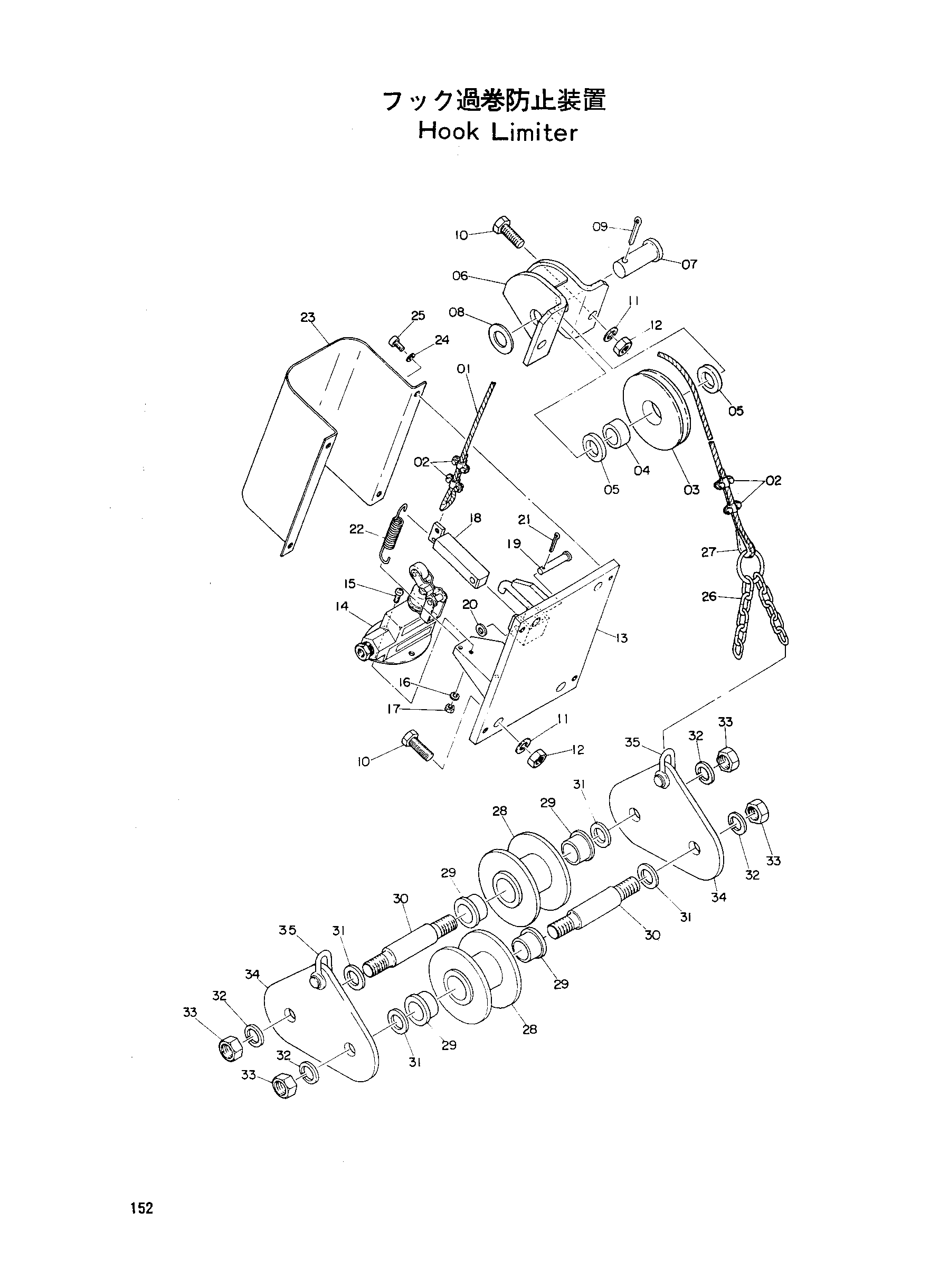

Заводская схема «Крюк ограничитель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Z942846 | Канат провод | 1 |
| 02 | Z942830 | Зажим канат | 4 |
| 03 | Z413802 | Канатный блок | 1 |
| 04 | Z413803 | Втулка | 1 |
| 05 | Z413804 | Проставка | 2 |
| 06 | Z8375 | Кронштейн(A) | 1 |
| 07 | Z413805 | Палец | 1 |
| 08 | A590120 | Шайба | 1 |
| 09 | A766032 | Шплинт | 1 |
| 10 | M111028 | Болт | 6 |
| 11 | A590910 | Пружинная шайба | 6 |
| 12 | M501008 | Гайка | 6 |
| 13 | Z712690 | Кронштейн(A) | 1 |
| 14 | Z945189 | Выключатель микро | 1 |
| 15 | M430413 | Винт | 2 |
| 16 | A590904 | Пружинная шайба | 2 |
| 17 | M500403 | Гайка | 2 |
| 18 | Z945181 | Рычаг | 1 |
| 19 | Z443066 | Палец | 1 |
| 20 | A590106 | Пружинная шайба | 1 |
| 21 | A762016 | Шплинт | 1 |
| 22 | Z443067 | Пружина | 1 |
| 23 | Z415714 | Крышка | 1 |
| 24 | A590906 | Пружинная шайба | 4 |
| 25 | M430610 | Винт | 4 |
| 26 | 8001188 | Цепь | 1 |
| 27 | 4010525 | Тхимбле | 1 |
| 28 | 9708537 | Ролик | 2 |
| 28-34 | 9025811 | Вехт в сборе | 1 |
| 29 | 4001549 | Втулка | 4 |
| 30 | 4083891 | Мост | 2 |
| 31 | A590116 | Шайба | 4 |
| 32 | A590916 | Пружинная шайба | 4 |
| 33 | M501613 | Гайка | 4 |
| 34 | 4083890 | Подвес | 2 |
| 35 | 4048477 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
