Барабан блокировка — HITACHI KH300

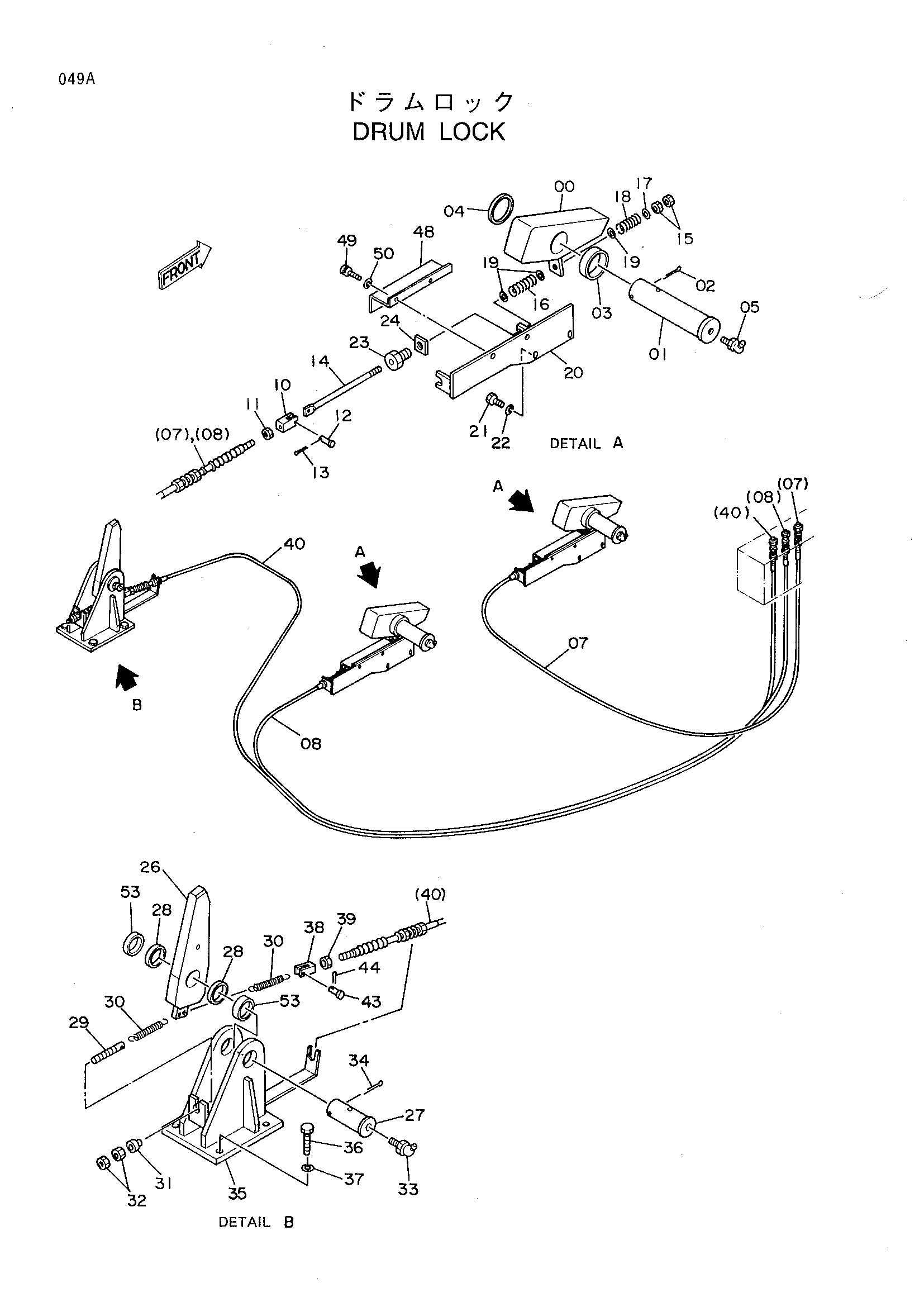

Заводская схема «Барабан блокировка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9714124	Наил	2
01	4162426	Палец	2
02	A761000	Шплинт	2
03	4162427	Проставка	2
04	4037308	Проставка	2
05	J75581	Штуцер	2
07	4190431	Трос управления	1
08	4119661	Трос управления	1
10	4064642	Концевой вилка	2
11	M500605	Гайка	2
12	4002679	Палец	2
13	A763018	Шплинт	2
14	4198430	Шток	2
15	J950010	Гайка	4
16	412967	Пружина	2
17	J217083	Шайба	2
18	4198429	Пружина	2
19	J217083	Шайба	10
20	9725536	Кронштейн	2
21	J901025	Болт	4
22	A590910	Пружинная шайба	4
23	4190400	Болт	2
24	4190401	Гайка	2
26	8055698	Зуб	1
27	4308560	Палец	1
28	4320813	Проставка	2
29	4190402	Шток	1
30	443270	Пружина растяжения	2
31	4190410	Сиденье	1
32	J950010	Гайка	2
33	J75581	Штуцер	1
34	A768071	Шплинт	1
35	8035856	Кронштейн	1
36	J901640	Болт	4
37	A590916	Пружинная шайба	4
38	M980624	Концевой вилка	1
39	M500605	Гайка	1
40	4190432	Трос управления	1
43	A740616	Палец	1
44	A761610	Шплинт	1
48	4190404	Крышка	2
49	M341010	Болт с внутренним шестигранником	4
50	A590910	Пружинная шайба	4
53	4320814	Проставка	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
