Барабан вал(основной) — HITACHI KH300

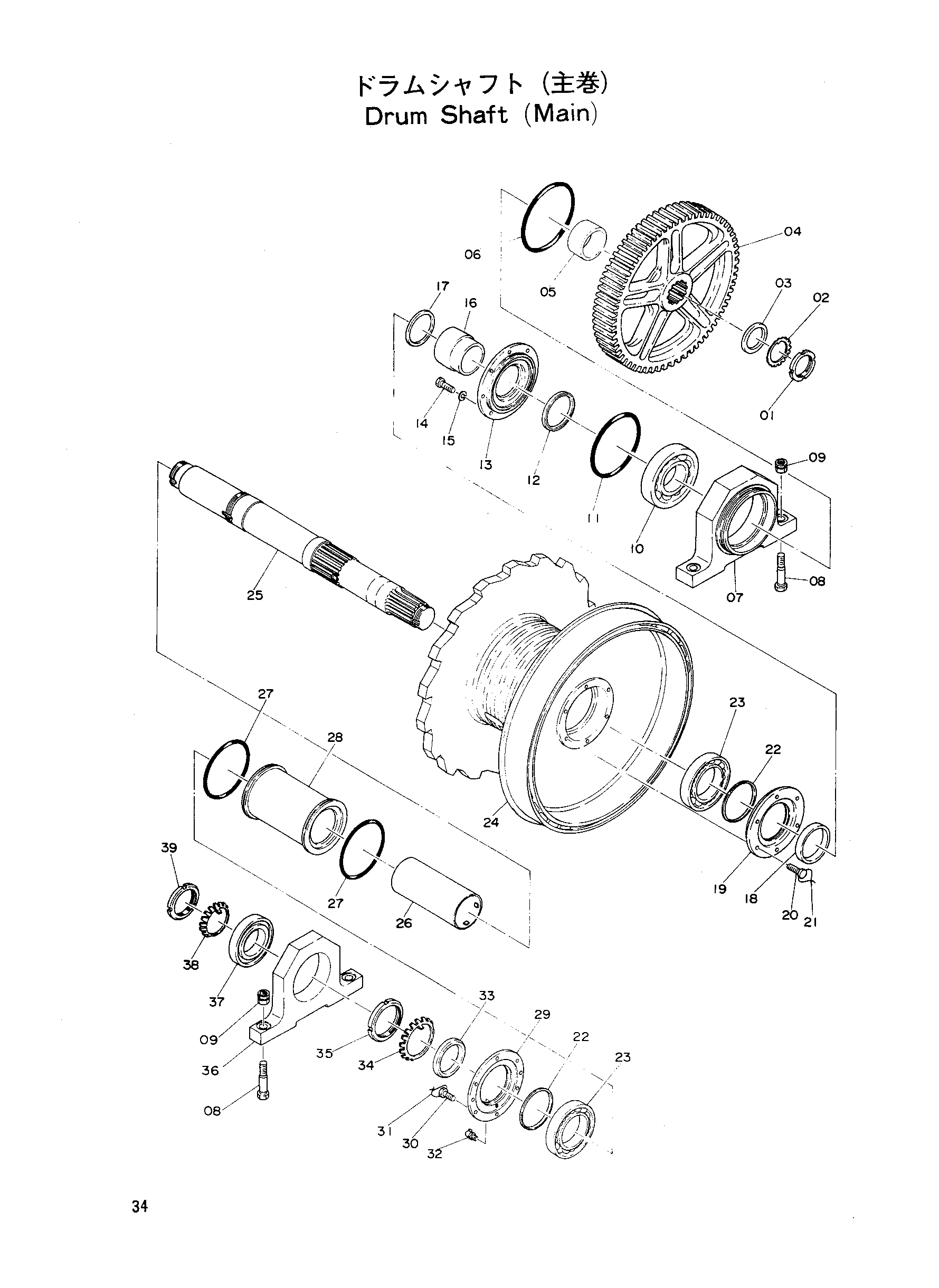

Заводская схема «Барабан вал(основной)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Z454946 | Гайка подшипник | 1 |
| 02 | Z454963 | Шайба подшипник | 1 |
| 03 | 4022432 | Проставка | 1 |
| 04 | 2001852 | Шестерня | 1 |
| 05 | 4022431 | Проставка | 1 |
| 06 | A810290 | Уплотнительное кольцо | 1 |
| 07 | 7001417 | Педестал | 1 |
| 08 | 4033887 | Болт реамер | 4 |
| 09 | 4033888 | Стопорная гайка | 4 |
| 10 | 4022441 | Подшипник шарик | 1 |
| 11 | A810270 | Уплотнительное кольцо | 1 |
| 12 | Z947010 | Масляное уплотнение | 1 |
| 13 | 4022442 | Фиксатор | 1 |
| 14 | M111236 | Болт | 8 |
| 15 | A590912 | Пружинная шайба | 8 |
| 16 | 4022434 | Проставка | 1 |
| 17 | 4022440 | Проставка | 1 |
| 18 | 4022439 | Проставка | 1 |
| 19 | 4022430 | Фиксатор подшипник. | 1 |
| 20 | M231236 | Болт | 6 |
| 21 | 4042463 | Провод | 1 |
| 22 | 4023745 | Сеал-оил | 2 |
| 23 | 4022438 | Подшипник шарик | 2 |
| 24 | 1005035 | Барабан основной | 1 |
| 25 | 1000574 | Вал | 1 |
| 26 | 9702902 | Проставка | 1 |
| 27 | A810240 | Уплотнительное кольцо | 2 |
| 28 | 9702175 | Проставка | 1 |
| 29 | 4023747 | Крышка | 1 |
| 30 | M231228 | Болт | 6 |
| 31 | 4042463 | Провод | 1 |
| 32 | 94-2021 | Пробка | 1 |
| 33 | 4023746 | Втулка | 1 |
| 34 | Z455014 | Шайба подшипник | 1 |
| 35 | Z455005 | Гайка подшипник | 1 |
| 36 | 8007062 | Педестал | 1 |
| 37 | 4022436 | Подшипник шарик | 1 |
| 38 | Z455012 | Шайба подшипник | 1 |
| 39 | Z455003 | Гайка подшипник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
