Гусеничная рама — HITACHI KH300

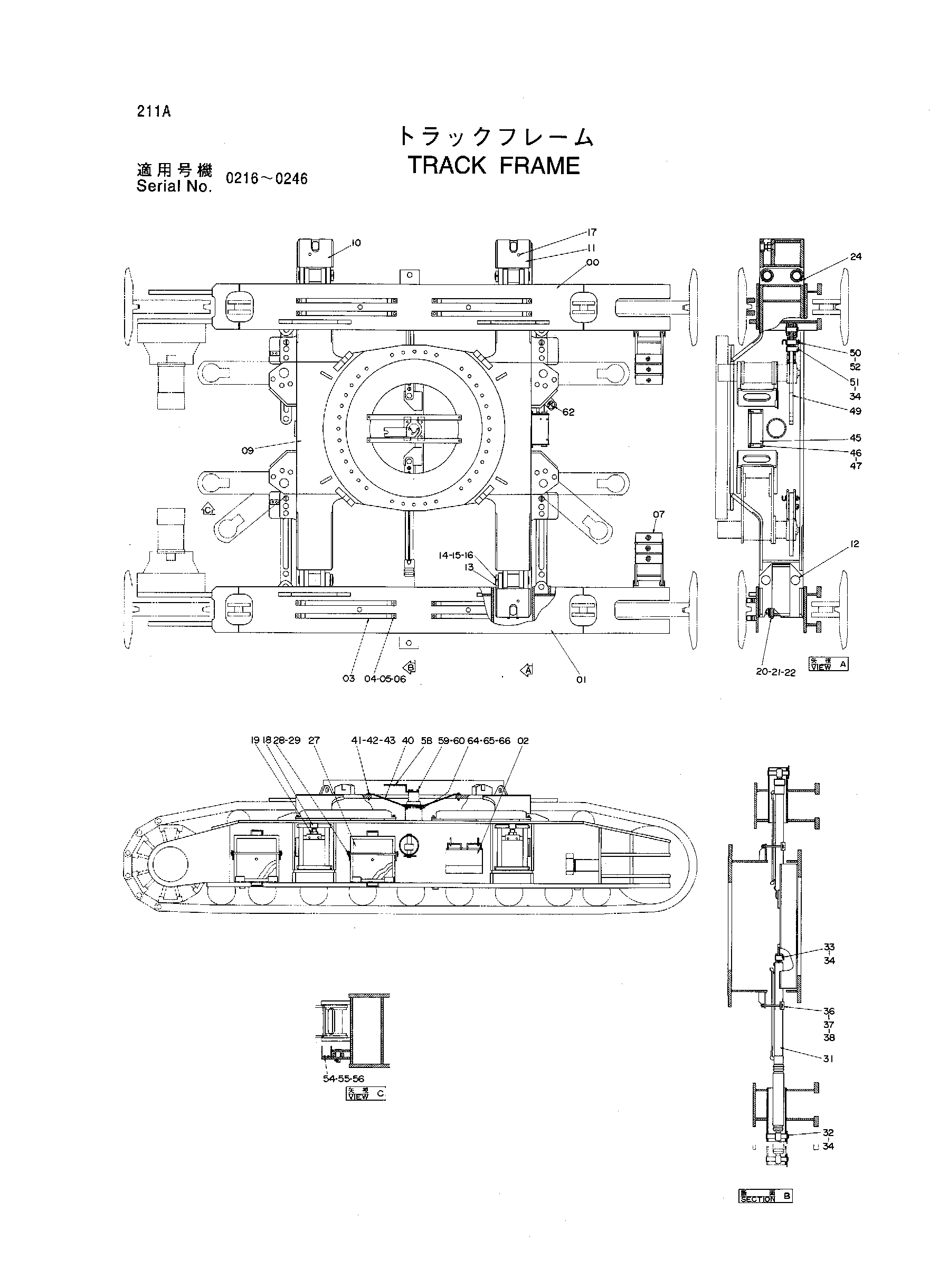

Заводская схема «Гусеничная рама» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5001874	Рама боковой	1
01	5001873	Рама боковой	1
02	9727497	Накладка	2
03	4156782	Направляющая башмак	8
04	J912045	Болт	16
05	A590920	Пружинная шайба	16
06	A590120	Шайба	16
07	8035807	Ступень	2
09	5001895	Рама трукк	1
10	7017023	Беам(A)	2
11	7017024	Беам(B)	2
12	4178194	Мост	8
13	4178193	Ограничитель	8
14	J901405	Болт	8
15	A590914	Пружинная шайба	8
16	J950014	Гайка	8
17	4197710	Установочный винт	4
18	4134857	Болт	4
19	4178283	Гайка	4
20	4178282	Стопорная пластина	4
21	J901230	Болт	8
22	A590912	Пружинная шайба	8
24	94-2021	Пробка	8
27	8037822	Пластина	4
28	4077343	Палец	4
29	4077248	Стопорный палец	8
31	4158225	Гидроцилиндр. масляный	2
32	4160555	Палец	2
33	4160556	Палец	2
34	3002554	Стопорный палец	12
36	4054974	Опора	2
37	J912018	Болт	4
38	J951020	Гайка	8
40	9725316	Кронштейн	1
41	J901265	Болт	4
42	A590912	Пружинная шайба	4
43	J950012	Гайка	4
45	8029803	Кронштейн	1
46	J901020	Болт	4
47	A590910	Пружинная шайба	4
49	3035473	Тяга	4
50	9720533	Палец	4
51	4161031	Палец	8
52	947447	Палец кольцо	4
54	4190078	Кронштейн	2
55	J901025	Болт	4
56	A590910	Пружинная шайба	4
58	4190077	Кронштейн	1
59	J901225	Болт	3
60	A590912	Пружинная шайба	3
62	4091871	Уровень	1
64	J901245	Болт	4
65	A590912	Пружинная шайба	4
66	J950012	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
