Дренажный трубопроводы (1) — HITACHI KH300

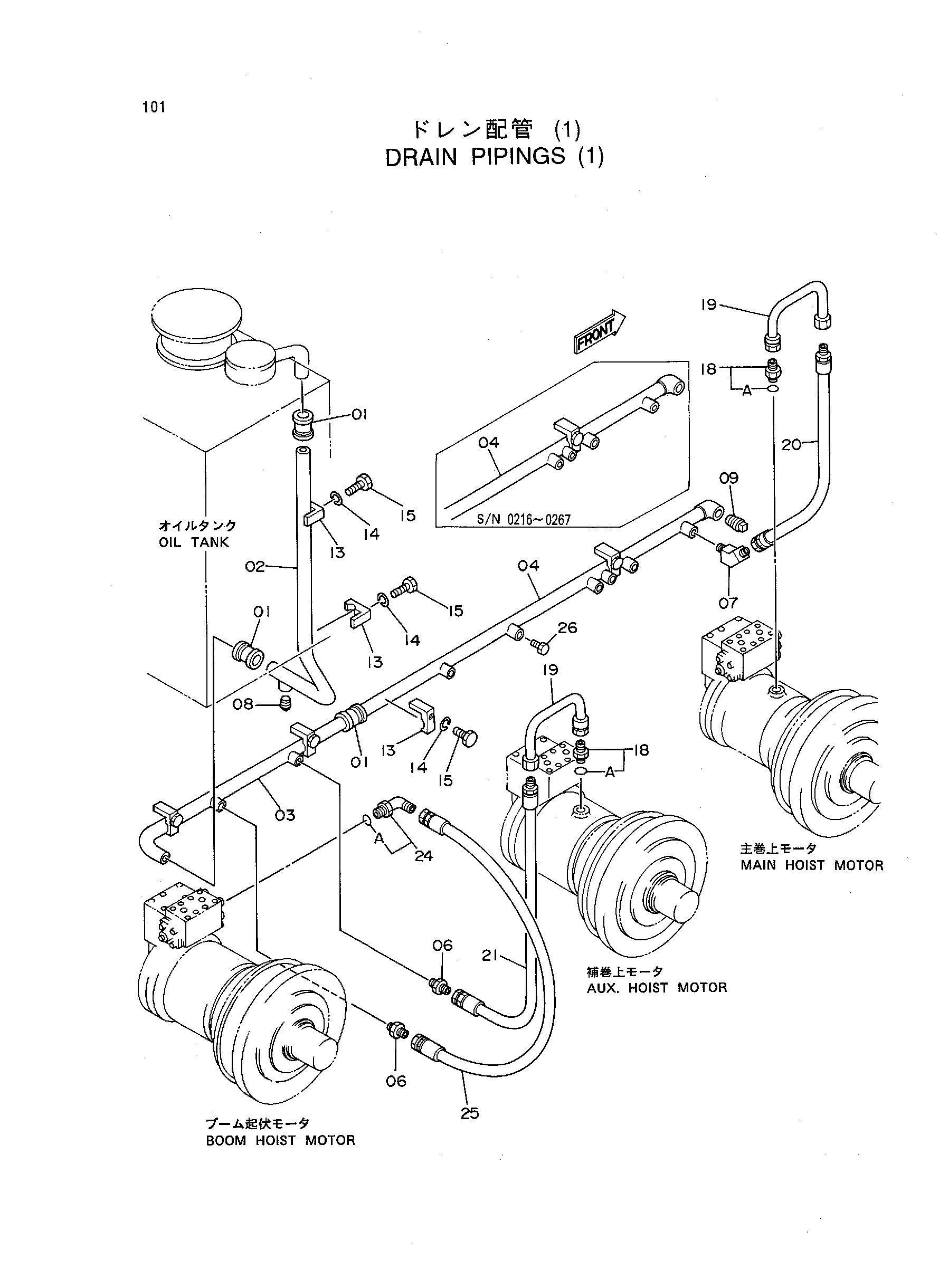

Заводская схема «Дренажный трубопроводы (1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4071213 | Муфта | 3 |
| 02 | 9725557 | Трубка(DR1) | 1 |
| 03 | 9725549 | Трубка(DR2) | 1 |
| 04 | 9725548 замена: 8047043 | Трубка(DR3) | 1 |
| 04 | 9725548 замена: 447483 | Трубка(DR3) | 1 |
| 04 | 8047043 | Трубка(DR3) | 1 |
| 06 | 94-1303 | Адаптер | 2 |
| 07 | 94-1503 | Угловой штуцер | 1 |
| 08 | 94-2024 | Пробка | 1 |
| 09 | 94-2026 | Пробка | 1 |
| 13 | 4053598 | Хомут трубки | 6 |
| 14 | A590912 | Пружинная шайба | 6 |
| 15 | J901265 | Болт | 6 |
| 18 | 4042033 | Адаптер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 9725545 | Трубка(DR4) | 2 |
| 20 | 4159578 | Шланг | 1 |
| 21 | 4159579 | Шланг | 1 |
| 24 | 4037760 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4054357 | Шланг | 1 |
| 26 | 447483 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
