Тормоз (третий барабан) — HITACHI KH300

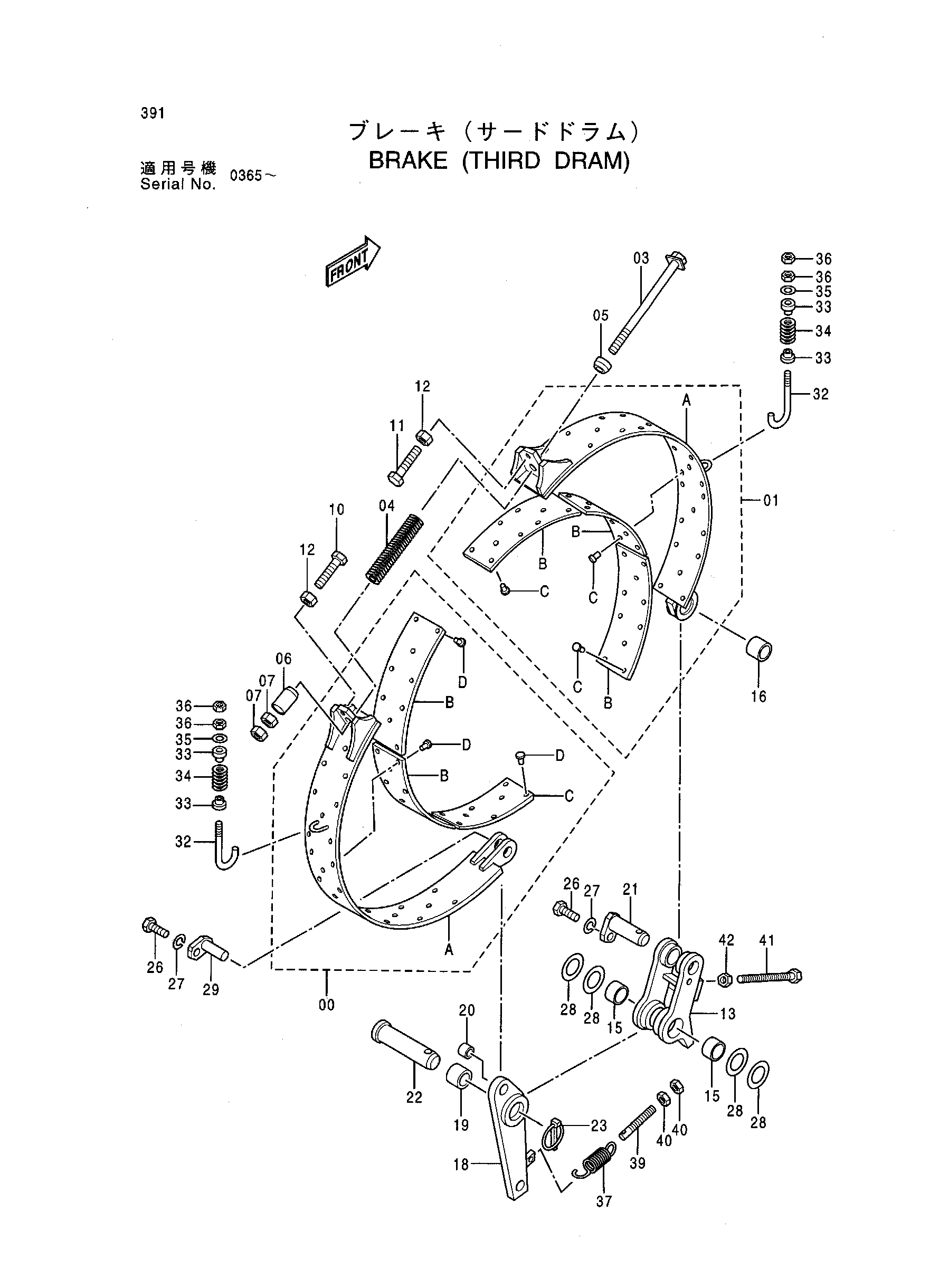

Заводская схема «Тормоз (третий барабан)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9103996	Лента ливе	1
00A	7024588	Лента ливе	1
00B	4172804	Накладка	2
00C	4172805	Накладка	1
00D	944582	Заклёпка	28
01	9103997	Лента деад	1
01A	7024589	Лента деад	1
01B	4172804	Накладка	3
01C	944582	Заклёпка	28
03	9703687	Болт	1
04	411078	Пружина	1
05	4080915	Сиденье	1
06	4142236	Сиденье	1
07	M512419	Гайка	2
10	4156839	Болт	1
11	M262090	Болт	1
12	J951020	Гайка	2
13	8029021	Тяга	1
15	4142243	Втулка	2
16	4142242	Втулка	1
18	9737341	Рычаг	1
19	4142235	Втулка	1
20	4142241	Втулка	2
21	9741317	Палец	1
22	4278145	Палец	1
23	9700006	Палец кольцо	1
26	J901225	Болт	2
27	A590912	Пружинная шайба	2
28	4155369	Регулировочная шайба	4
29	9741224	Палец	1
32	4080919	Шток	2
33	411108	Седло пружины	4
34	413428	Пружина	2
35	A590108	Плоская шайба	2
36	M500807	Гайка	4
37	425562	Пружина	1
39	4142240	Шток	1
40	J950012	Гайка	2
41	M261606	Болт	1
42	J950016	Гайка	1

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
