Трубопроводы(насос) — HITACHI KH300

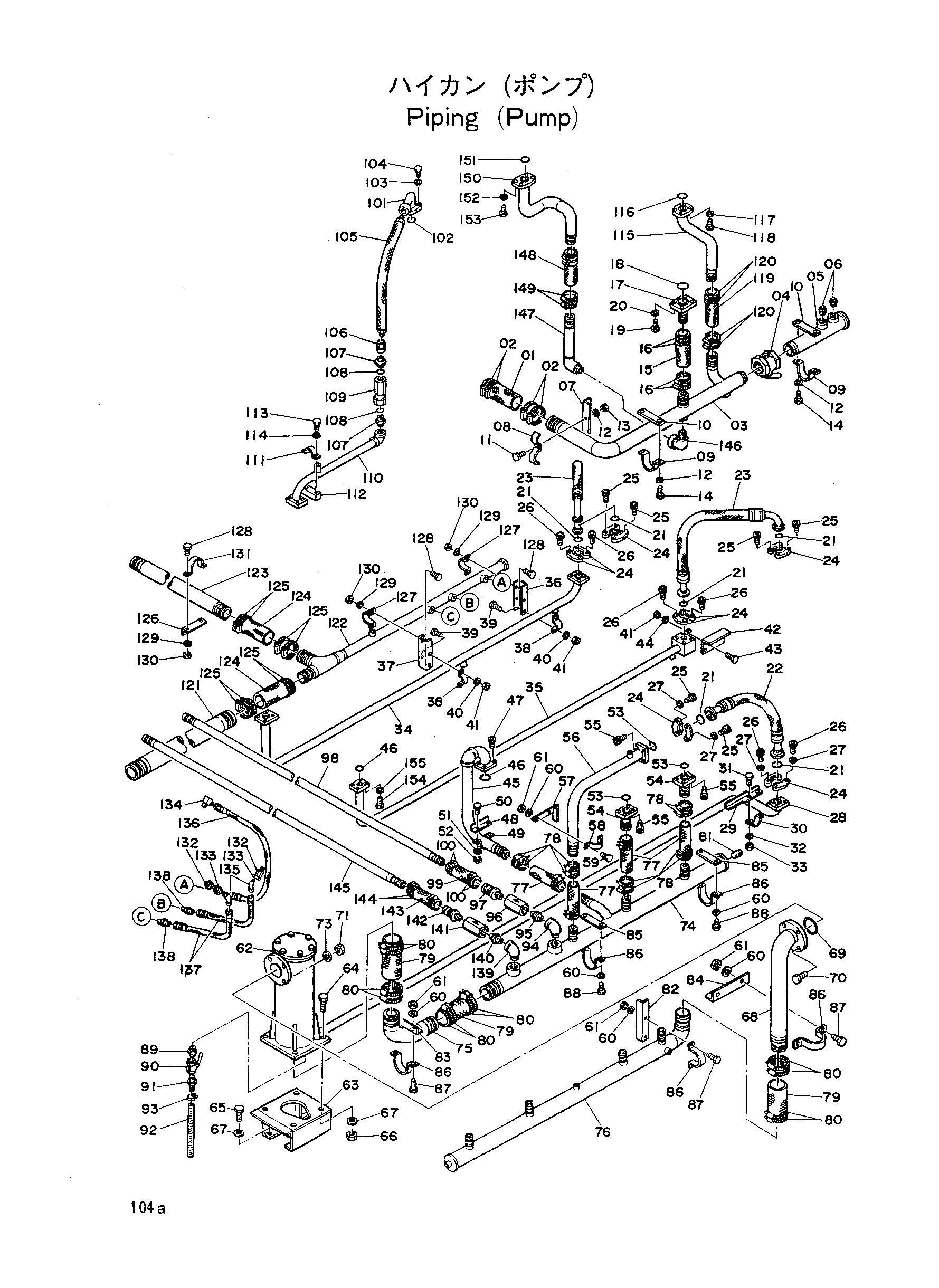

Заводская схема «Трубопроводы(насос)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4033343	Шланг	2
02	4503469	Хомут шланга	8
03	8011754	Трубка S2	1
04	4077013	Кран	1
05	9703548	Трубка S3	1
06	J75210	Пробка масляный	2
07	4024789	Кронштейн	2
08	4024787	Хомут трубки	2
09	4000909	Хомут	3
10	4021976	Седло винта	2
11	M111056	Болт	2
12	A590910	Пружинная шайба	8
13	M501008	Гайка	4
14	M111020	Болт	4
15	4033341	Шланг	1
16	4505385	Зажим	4
17	9706546	Трубка S3	1
18	A810050	Уплотнительное кольцо	1
19	19H1721	Болт	4
20	A590914	Пружинная шайба	4
21	Z970860	Ринг-о	6
22	4024813	Шланг	1
23	4024812	Шланг	2
24	4024049	Разъёмный фланец	12
25	Z495842		12
26	M351028	Болт с внутренним шестигранником	12
27	A590910	Пружинная шайба	12
28	8002240	Трубка DL2	1
29	4024814	Кронштейн	3
30	4000905	Хомут трубки	3
31	M111018	Болт	6
32	A590910	Пружинная шайба	6
33	M501008	Гайка	6
34	8002841	Трубка DL3	1
35	8002839	Трубка DL4	1
36	4024817	Кронштейн	1
37	4024816	Кронштейн	3
38	4000905	Хомут трубки	2
39	M111018	Болт	4
40	A590910	Пружинная шайба	6
41	M501008	Гайка	8
42	4034031	Кронштейн	1
43	M111032	Болт	2
44	A590910	Пружинная шайба	4
45	8002857	Трубка B1	1
46	A810040	Уплотнительное кольцо	4
47	Z445339	Болт	4
48	4024876	Кронштейн	1
49	4000906	Хомут трубки	1
50	M111018	Болт	2
51	A590910	Пружинная шайба	2
52	M501008	Гайка	2
53	A811040	Уплотнительное кольцо	6
54	9702324	Трубка B2	2
55	Z445339	Болт	12
56	9702323	Трубка	1
57	9702322	Кронштейн	1
58	4000906	Хомут трубки	1
59	M111018	Болт	2
60	A590910	Пружинная шайба	16
61	M501008	Гайка	10
62	9020362	Масляный фильтр	1
63	8012749	Кронштейн	1
64	M111240	Болт	4
65	M111220	Болт	4
66	M501210	Гайка	4
67	A590912	Пружинная шайба	8
68	8012734	Трубка B6	1
69	A8010090		1
70	M111650	Болт	4
71	M501613	Гайка	4
73	A590916	Пружинная шайба	4
74	8012733	Трубка B50	1
75	8012735	Трубка B51	1
76	8012732	Трубка B4	1
77	4024455	Шланг	7
78	4505385	Зажим	28
79	4033343	Шланг	3
80	4503469	Хомут шланга	12
81	J75210	Пробка масляный	1
82	4024878	Кронштейн	2
83	4024877	Кронштейн	1
84	4083350	Кронштейн	1
85	4021976	Седло винта	3
86	4000909	Хомут	7
87	M111025	Болт	8
88	M111016	Болт	6
89	94-1303	Адаптер	1
90	94-4028	Кран	1
91	4004589	Соединение	1
92	4004588	Шланг	1
93	Z499948	Хомут шланга	1
94	94-0635	Угловой штуцер	1
95	J70712	Адаптер	1
96	4014496	Обратный клапан	1
97	4024892	Соединение	1
98	4050549	Трубка R1	1
99	4024455	Шланг	4
100	4505385	Зажим	16
101	8004571	Трубка	1
102	A811050	Уплотнительное кольцо	1
103	A590914	Пружинная шайба	4
104	19H1721	Болт	4
105	4022732	Шланг	1
106	4042752	Адаптер	1
107	4041177	Адаптер	2
108	Z970860	Ринг-о	2
109	4041178	Обратный клапан	1
110	8004573	Трубка	1
111	4000905	Хомут трубки	1
112	4039585	Седло винта	1
113	M111014	Болт	1
114	A590910	Пружинная шайба	4
115	8004773	Трубопроводы	1
116	A811050	Уплотнительное кольцо	1
117	A590914	Пружинная шайба	4
118	19H1721	Болт	4
119	4033341	Шланг	1
120	4504198	Зажим шланг	4
121	8004782	Трубка	1
122	8004780	Трубка DR2	1
123	4041245	Трубка	1
124	4033342	Шланг	3
125	4504491	Зажим	12
126	4041244	Кронштейн	3
127	4000906	Хомут трубки	2
128	M111018	Болт	14
129	A590910	Пружинная шайба	14
130	M501008	Гайка	14
131	4000908	Хомут трубки	5
132	4024990	Втулка	2
133	J728683	Переходник	2
134	94-1402	Угловой штуцер	1
135	94-1502	Адаптер	2
136	4024994	Шланг	1
137	4136359	Нейлоновый шланг	2
138	94-1302	Адаптер	3
139	94-0635	Угловой штуцер	1
140	94-1706	Штуцер	1
141	4071681	Обратный клапан	1
142	4024892	Соединение	1
143	4033340	Шланг	1
144	4505385	Зажим	4
145	4072347	Трубка	1
146	94-0634	Угловой штуцер	1
147	9707762	Трубка PSI	1
148	4033339	Шланг	1
149	4011675	Зажим	4
150	8011753	Трубка PS2	1
151	A811035	Уплотнительное кольцо	1
152	A590910	Пружинная шайба	4
153	Z455854	Болт с внутренним шестигранником	4
154	M341236	Болт с внутренним шестигранником	12
155	A590912	Пружинная шайба	24
