Верхний стрела — HITACHI KH300

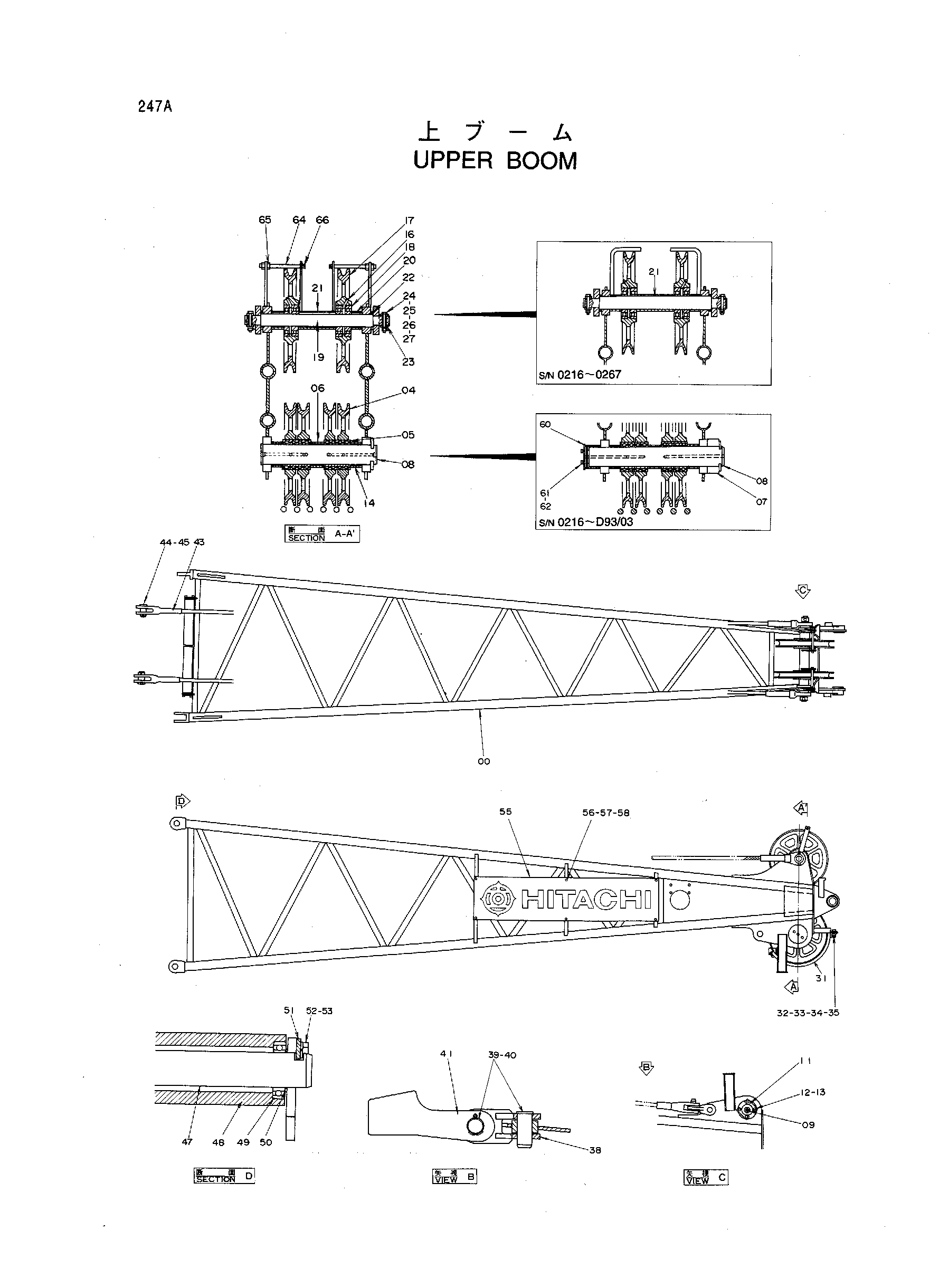

Заводская схема «Верхний стрела» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9068240 | Верхний стрела | 1 | |
| 00 | 5001899 | Стрела верхний | 1 |
| 04 | 3016549 | Канатный блок | 4 |
| 05 | 4044616 | Роликовый подшипник | 4 |
| 06 | 4160405 | Проставка | 1 |
| 07 | 4178622 | Втулка | 1 |
| 08 | 3033316 | Мост | 1 |
| 08 | 3069508 | Мост | 1 |
| 09 | J75482 | Штуцер | 2 |
| 11 | X4248 | Стопорная пластина | 2 |
| 12 | J912002 | Болт | 4 |
| 12 | J912035 | Болт | 4 |
| 13 | A590920 | Пружинная шайба | 4 |
| 14 | 4160404 | Проставка | 2 |
| 16 | J75481 | Штуцер | 2 |
| 17 | 3022978 | Канатный блок | 2 |
| 18 | 4129305 | Шариковый подшипник | 4 |
| 19 | 4160401 | Мост | 1 |
| 20 | 4160409 | Проставка | 2 |
| 21 | 4160407 | Проставка | 1 |
| 21 | 9737040 | Проставка | 1 |
| 22 | 4160408 | Проставка | 2 |
| 23 | 4160406 | Проставка | 2 |
| 24 | 4160403 | Болт | 2 |
| 25 | J952012 | Гайка | 2 |
| 26 | M641215 | Корончатая гайка | 2 |
| 27 | A763025 | Шплинт | 2 |
| 31 | 7016079 | Направляющая | 1 |
| 32 | J901235 | Болт | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | A590112 | Шайба | 8 |
| 35 | J950012 | Гайка | 4 |
| 38 | 8016217 | Концевой вилка | 1 |
| 39 | 4106850 | Палец | 2 |
| 40 | A761080 | Шплинт | 2 |
| 41 | 2011693 | Разъём канат | 1 |
| 43 | 8029694 | Канат подвесной | 2 |
| 44 | 4062839 | Палец | 2 |
| 45 | A761000 | Шплинт | 2 |
| 47 | 4190692 | Мост | 1 |
| 48 | 4190691 | Каток направляющая | 2 |
| 49 | 4048056 | Шариковый подшипник | 4 |
| 50 | 4054291 | Проставка | 3 |
| 51 | 4190907 | Стопорная пластина | 2 |
| 52 | J901220 | Болт | 4 |
| 53 | A590912 | Пружинная шайба | 4 |
| 55 | 4190884 | Информационный пластина | 2 |
| 56 | J901020 замена: J901030 | Болт | 12 |
| 56 | J901020 | Болт | 12 |
| 56 | J901030 | Болт | 12 |
| 56 | J901030 | Болт | 12 |
| 57 | A590910 | Пружинная шайба | 12 |
| 57 | A590910 | Пружинная шайба | 12 |
| 58 | J950010 | Гайка | 12 |
| 58 | J950010 | Гайка | 12 |
| 58 | J950010 | Гайка | 24 |
| 58 | J950010 | Гайка | 24 |
| 60 | 9725621 | Крышка | 1 |
| 61 | J901020 | Болт | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 64 | 4275651 | Палец | 2 |
| 65 | J951024 | Гайка | 4 |
| 66 | A766040 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
