Обратный трубопроводы — HITACHI KH300

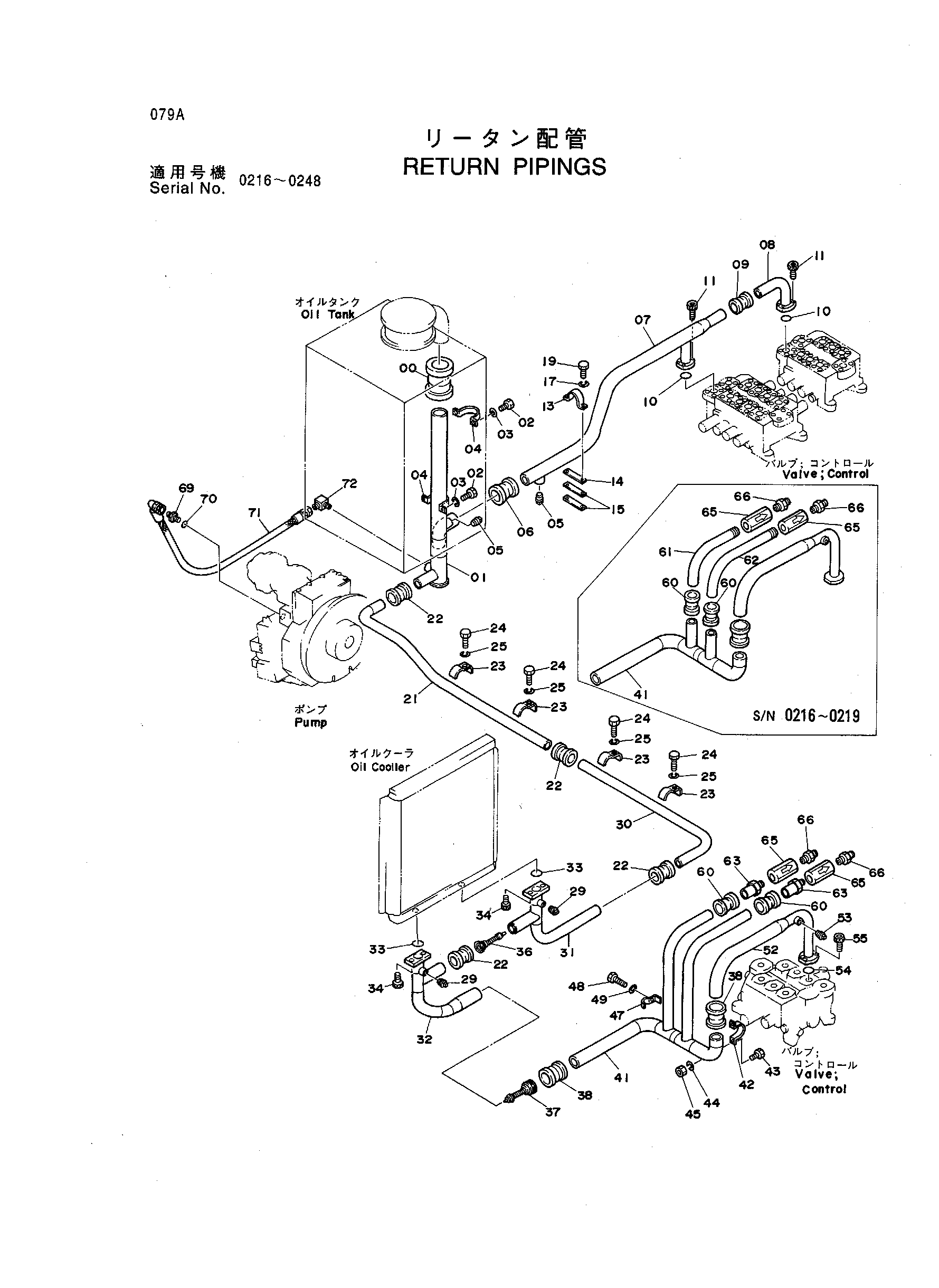

Заводская схема «Обратный трубопроводы» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4071215	Муфта	1
01	8035129	Трубка	1
02	J901025	Болт	4
03	A590910	Пружинная шайба	4
04	4000909	Хомут трубки	2
05	94-2025	Пробка	2
06	4067833	Муфта	1
07	8035130	Трубка	1
08	9717803	Трубка	1
09	4069801	Муфта	1
10	A811040	Уплотнительное кольцо	2
11	M341236	Болт с внутренним шестигранником	8
13	4053865	Хомут трубки	1
14	4177672	Регулировочная шайба 4.5	1
15	4177671	Регулировочная шайба 2.3	2
17	A590910	Пружинная шайба	2
19	J901030	Болт	2
21	9724976	Трубка	1
22	4067834	Муфта	4
23	4053697	Хомут трубки	4
24	J901265	Болт	4
25	A590912	Пружинная шайба	4
29	94-2023	Пробка	2
30	4190411	Трубка	1
31	8035131	Трубка	1
32	8035132	Трубка	1
33	A811050	Уплотнительное кольцо	2
34	M341236	Болт с внутренним шестигранником	4
36	4065108	Клапан	1
37	4156841	Клапан	1
38	4067833	Муфта	2
41	8035134 замена: 7018133	Трубка	1
41	8035134 замена: 4081255	Трубка	1
41	7018133	Трубка	1
42	4053865	Хомут трубки	1
43	J901030	Болт	2
44	A590910	Пружинная шайба	2
45	J950010	Гайка	2
47	4053698	Хомут трубки	1
48	J901265	Болт	1
49	A590912	Пружинная шайба	1
52	8035133	Трубка	1
53	94-2023	Пробка	1
54	A811040	Уплотнительное кольцо	1
55	M341236	Болт с внутренним шестигранником	4
60	4069801	Муфта	2
61	4190413 замена: 7018133	Трубка	1
61	4190413 замена: 4081255	Трубка	1
62	4190414 замена: 7018133	Трубка	1
62	4190414 замена: 4081255	Трубка	1
63	4081255	Адаптер	2
65	4087983	Обратный клапан	2
66	94-1706	Адаптер	2
69	4117470	Адаптер	1
70	4506418	Уплотнительное кольцо	1
71	4188994	Шланг	1
72	94-1404	Угловой штуцер	1
