Тормоз рычаг(1) — HITACHI KH300

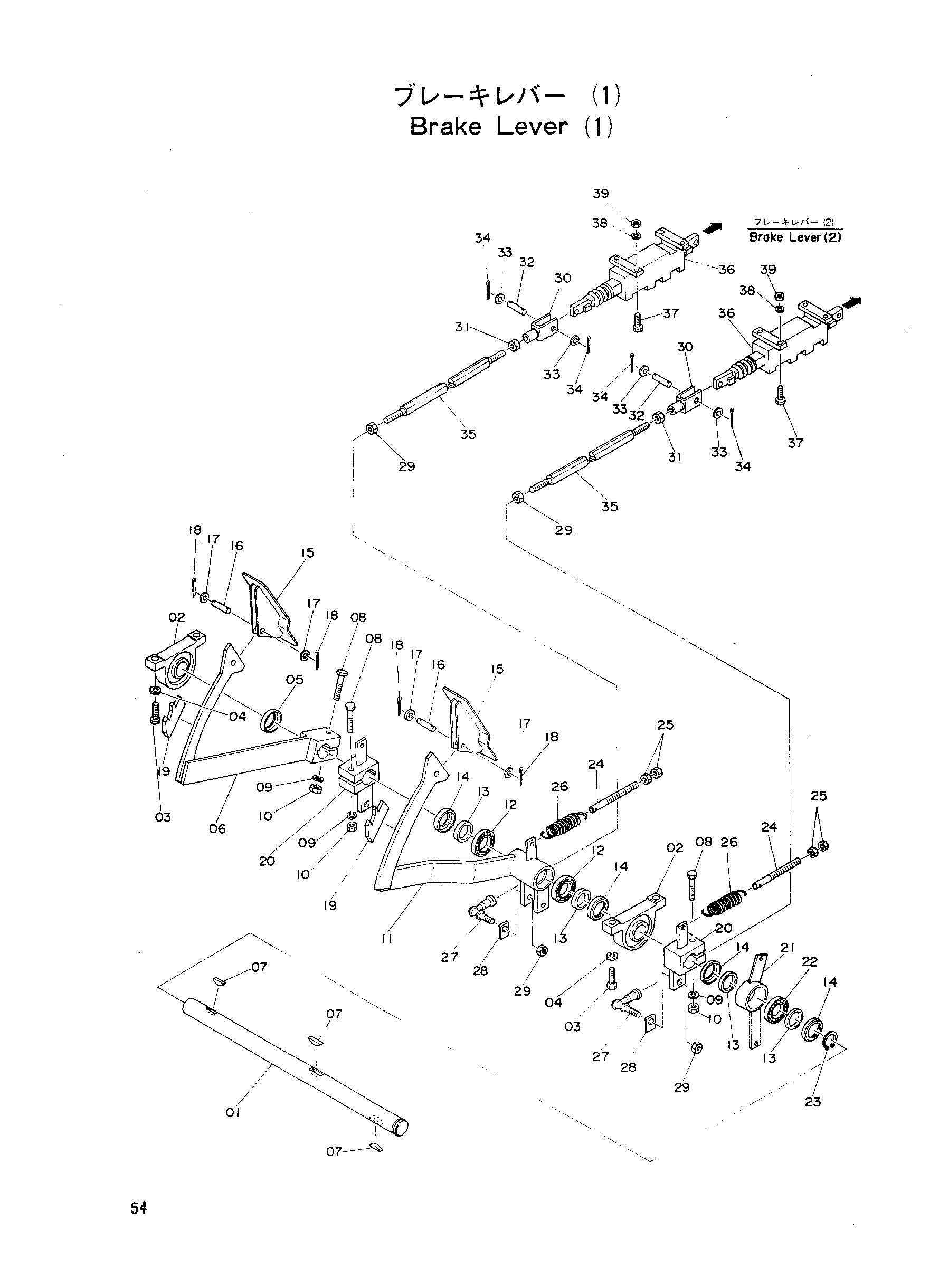

Заводская схема «Тормоз рычаг(1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4020426 | Мост | 1 |
| 02 | Z942014 | Блок | 2 |
| 03 | M111240 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | Z445076 | Крышка | 1 |
| 06 | 8002305 | Рычаг | 1 |
| 07 | Z41504 | Шпонка воодруфф | 3 |
| 08 | M111063 | Болт | 3 |
| 09 | A590910 | Пружинная шайба | 3 |
| 10 | M501008 | Гайка | 3 |
| 11 | 7001301 | Тормоз | 1 |
| 12 | Z944503 | Игольчатый подшипник | 2 |
| 13 | Z47469 | Уплотнение | 4 |
| 14 | Z445076 | Крышка | 4 |
| 15 | 9701887 | Накладка | 2 |
| 16 | 4001826 | Палец | 2 |
| 17 | A590114 | Шайба | 4 |
| 18 | A763025 | Шплинт | 4 |
| 19 | Z419165 | Зуб | 4 |
| 20 | 9701886 | Рычаг | 2 |
| 21 | 9708362 | Рычаг | 1 |
| 22 | Z944579 | Игольчатый подшипник | 1 |
| 23 | Z929231 | Кольцо | 1 |
| 24 | 4023348 | Болт проушина | 2 |
| 25 | M501210 | Гайка | 4 |
| 26 | 4015245 | Пружина растяжения | 2 |
| 27 | 4020678 | Шарнир | 2 |
| 28 | 4020443 | Стопорная шайба | 2 |
| 29 | M561408 | Гайка | 6 |
| 30 | 9700285 | Концевой вилка(левый) | 2 |
| 31 | 4002684 | Гайка(левый) | 2 |
| 32 | 4001826 | Палец | 2 |
| 33 | A590114 | Шайба | 4 |
| 34 | A763025 | Шплинт | 4 |
| 35 | 4015403 | Шток | 2 |
| 36 | 4053199 | Клапан боостер | 2 |
| 37 | M200832 | Болт | 8 |
| 38 | A590908 | Пружинная шайба | 8 |
| 39 | M500807 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
