Барабан вал (третий) — HITACHI KH300

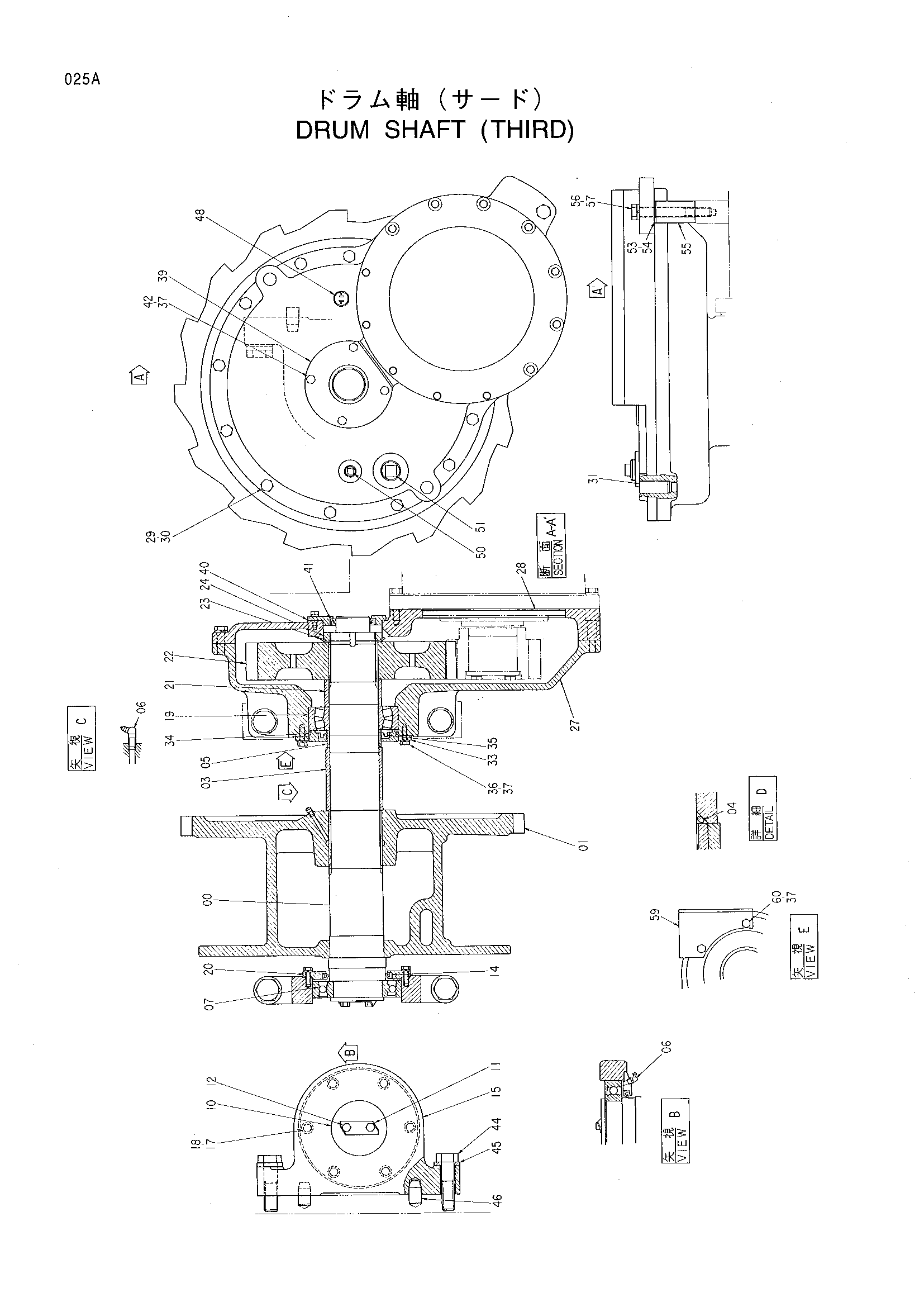

Заводская схема «Барабан вал (третий)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2026684	Вал	1
01	1012623	Барабан	1
03	4175880	Проставка	1
04	A810110	Уплотнительное кольцо	1
05	4175879	Проставка	1
06	J75581	Пресс-маслёнка	2
07	4162997	Шариковый подшипник	1
10	X4811	Фиксатор	1
11	X4844	Стопорная шайба	1
12	J901235	Болт	2
14	930659	Масляное уплотнение	1
15	3035424	Педестал	1
17	J901035	Болт	6
18	A590910	Пружинная шайба	6
19	4510122	Подшипник. спх.рол.	1
20	3042805	Фиксатор	1
21	4136437	Проставка	1
22	3030018	Шестерня	1
23	454962	Шайба подшипник.	1
24	454945	Гайка подшипник.	1
27	1008231	Корпус шестерня	1
28	1008232	Крышка	1
29	J901650	Болт	10
30	A590916	Пружинная шайба	10
31	4162766	Установочный штифт	2
33	3035018	Фиксатор	1
34	A810190	Уплотнительное кольцо	1
35	984194	Масляное уплотнение	1
36	J901230	Болт	4
37	A590912	Пружинная шайба	16
39	4141855	Крышка	1
40	4141854	Манжета	1
41	923810	Масляное уплотнение	1
42	J901225	Болт	4
44	M923011	Болт	4
45	4114408	Шайба	4
46	4122547	Установочный штифт	4
48	971380	Указатель уровня	1
50	94-2025	Пробка	1
51	94-2028	Пробка	1
53	4162764	Регулировочная шайба	2
54	4162765	Регулировочная шайба	2
55	4162763	Проставка	1
56	A590920	Пружинная шайба	1
57	J932011	Болт	1
59	3042811	Кронштейн	1
60	J901235	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
