Измеритель в сборе — HITACHI KH300

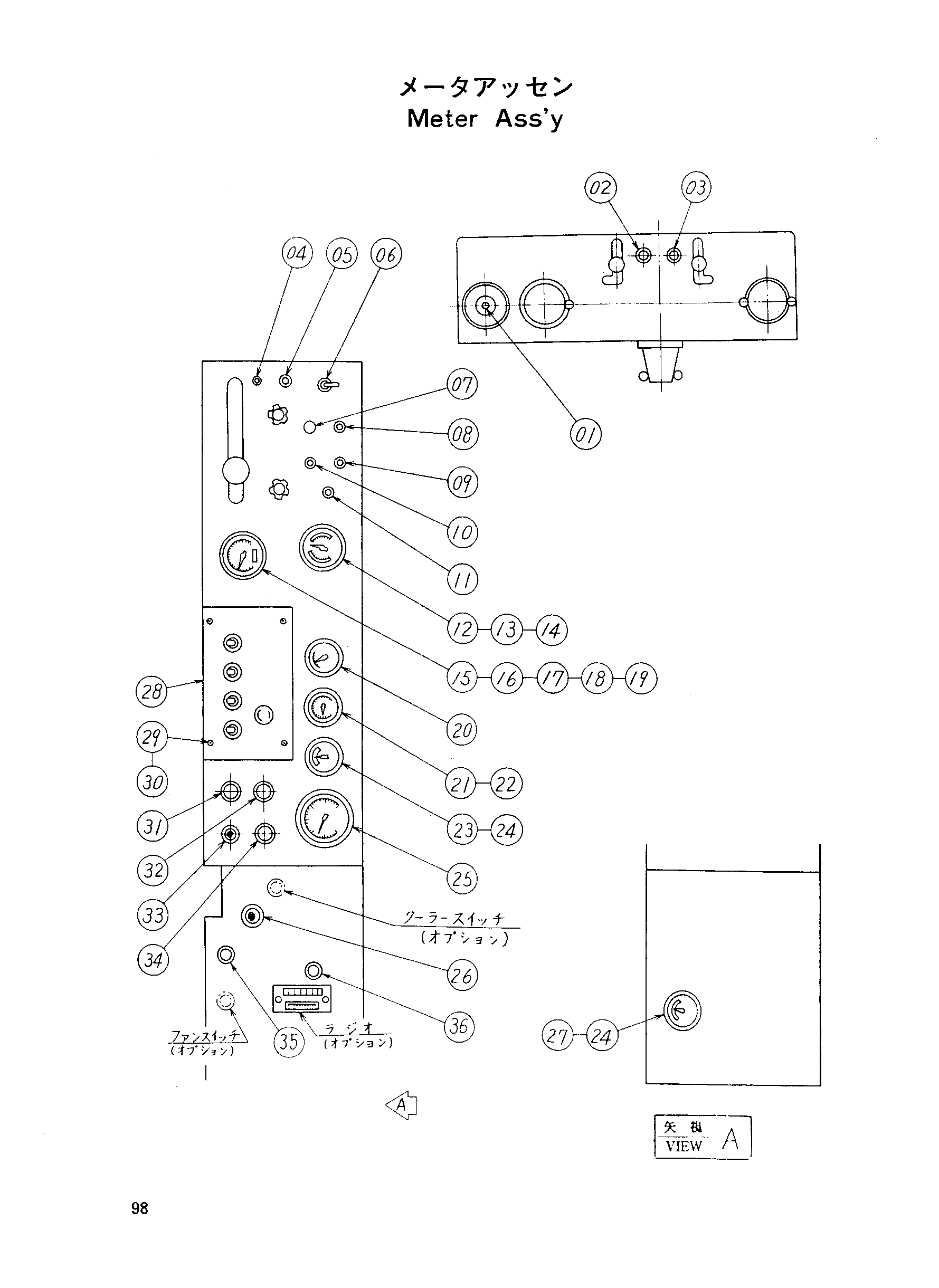

Заводская схема «Измеритель в сборе» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Z487086 | Выключатель пусхбут. | 1 |
| 02 | 4009556 | Выключатель | 1 |
| 03 | 4009556 | Выключатель | 1 |
| 04 | 4014789 | Фонарь | 1 |
| 05 | 4034908 | Сигнал отопитель | 1 |
| 06 | 3004079 | Выключатель стартер | 1 |
| 07 | 4009556 | Выключатель | 1 |
| 08 | 4115360 | Лигхтер | 1 |
| 09 | 4016727 | Выключатель | 1 |
| 10 | 4016727 | Выключатель | 1 |
| 11 | 4021363 | Выключатель пусх | 1 |
| 12 | 4015432 | Указатель | 1 |
| 13 | M430408 | Винт | 3 |
| 14 | A590904 | Пружинная шайба | 3 |
| 15 | 4034909 | Такхо-метер | 1 |
| 16 | 4031827 | Вал елексибле | 1 |
| 17 | 4000856 | Зажим трубка | 6 |
| 18 | Z499932 | Седло винта | 6 |
| 19 | M430610 | Винт | 6 |
| 20 | 4110860 | Измеритель термостатический | 1 |
| 21 | 4022323 | Указатель оилпрес. | 1 |
| 22 | 4023535 | Трубка флексибле | 1 |
| 23 | 4042660 | Амметер | 1 |
| 24 | 4072637 | Проставка | 2 |
| 25 | 4024778 | Тхермометер масляный | 1 |
| 26 | 4512042 | Фонарь | 1 |
| 27 | 4022866 | Измеритель топливный | 1 |
| 28 | 4082588 | Блок релей | 1 |
| 29 | M430413 | Винт | 6 |
| 30 | A590904 | Пружинная шайба | 6 |
| 31 | 4009556 | Выключатель | 1 |
| 32 | 4083757 | Выключатель | 1 |
| 33 | 4042363 | Фонарь пилотный | 1 |
| 34 | Z973205 | Выключатель | 1 |
| 35 | 4009556 | Выключатель | 1 |
| 36 | 4009556 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
