Насос трубопроводы (1-1) — HITACHI KH300

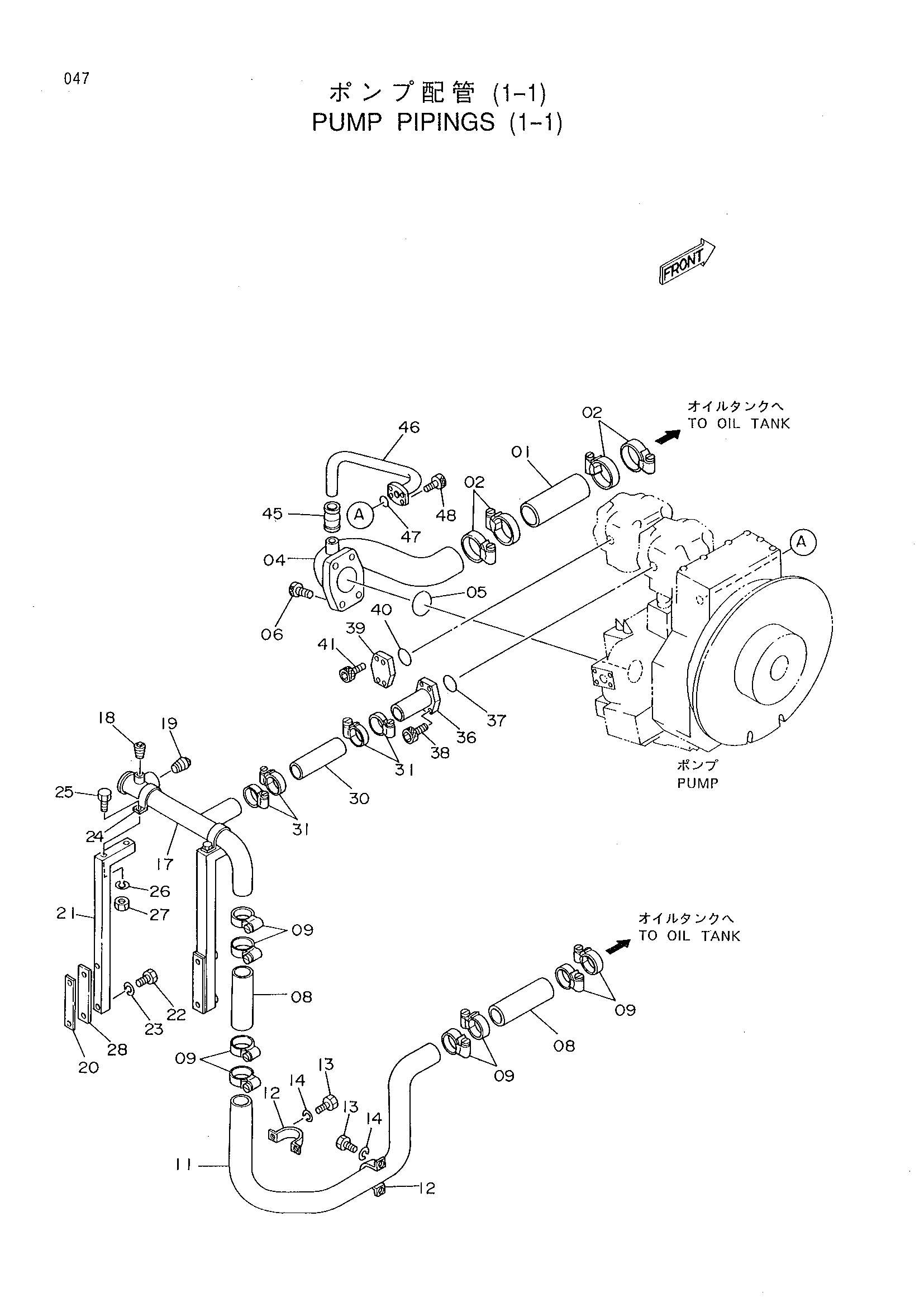

Заводская схема «Насос трубопроводы (1-1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4297877 | Резиновый шланг | 1 |
| 02 | 4507397 | Хомут шланга | 4 |
| 04 | 8035063 | Трубка | 1 |
| 05 | A811115 | Уплотнительное кольцо | 1 |
| 06 | M341640 | Болт с внутренним шестигранником | 4 |
| 08 | 4094001 | Резиновый шланг | 2 |
| 09 | 4504491 | Хомут шланга | 8 |
| 11 | 8035064 | Трубка | 1 |
| 12 | 4053865 | Хомут трубки | 2 |
| 13 | J901016 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 17 | 8052036 | Трубка | 1 |
| 18 | 447483 | Пробка | 1 |
| 19 | 94-2026 | Пробка | 1 |
| 20 | 4193432 | Регулировочная шайба | 6 |
| 21 | 9737940 | Кронштейн | 2 |
| 22 | J901016 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | 4053865 | Хомут трубки | 2 |
| 25 | J901020 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | J950010 | Гайка | 4 |
| 28 | 4177672 | Регулировочная шайба | 4 |
| 30 | 4094001 | Резиновый шланг | 1 |
| 31 | 4504491 | Хомут шланга | 4 |
| 36 | 9737939 | Трубка | 1 |
| 37 | A811060 | Уплотнительное кольцо | 1 |
| 38 | M341236 | Болт с внутренним шестигранником | 4 |
| 39 | 4121826 | Фланец | 1 |
| 40 | A811040 | Уплотнительное кольцо | 1 |
| 41 | M341036 | Болт с внутренним шестигранником | 4 |
| 45 | 4073889 | Муфта | 1 |
| 46 | 8035065 | Трубка(SC6) | 1 |
| 47 | A811030 | Уплотнительное кольцо | 1 |
| 48 | M341036 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
