Механизм натяжения — HITACHI KH300

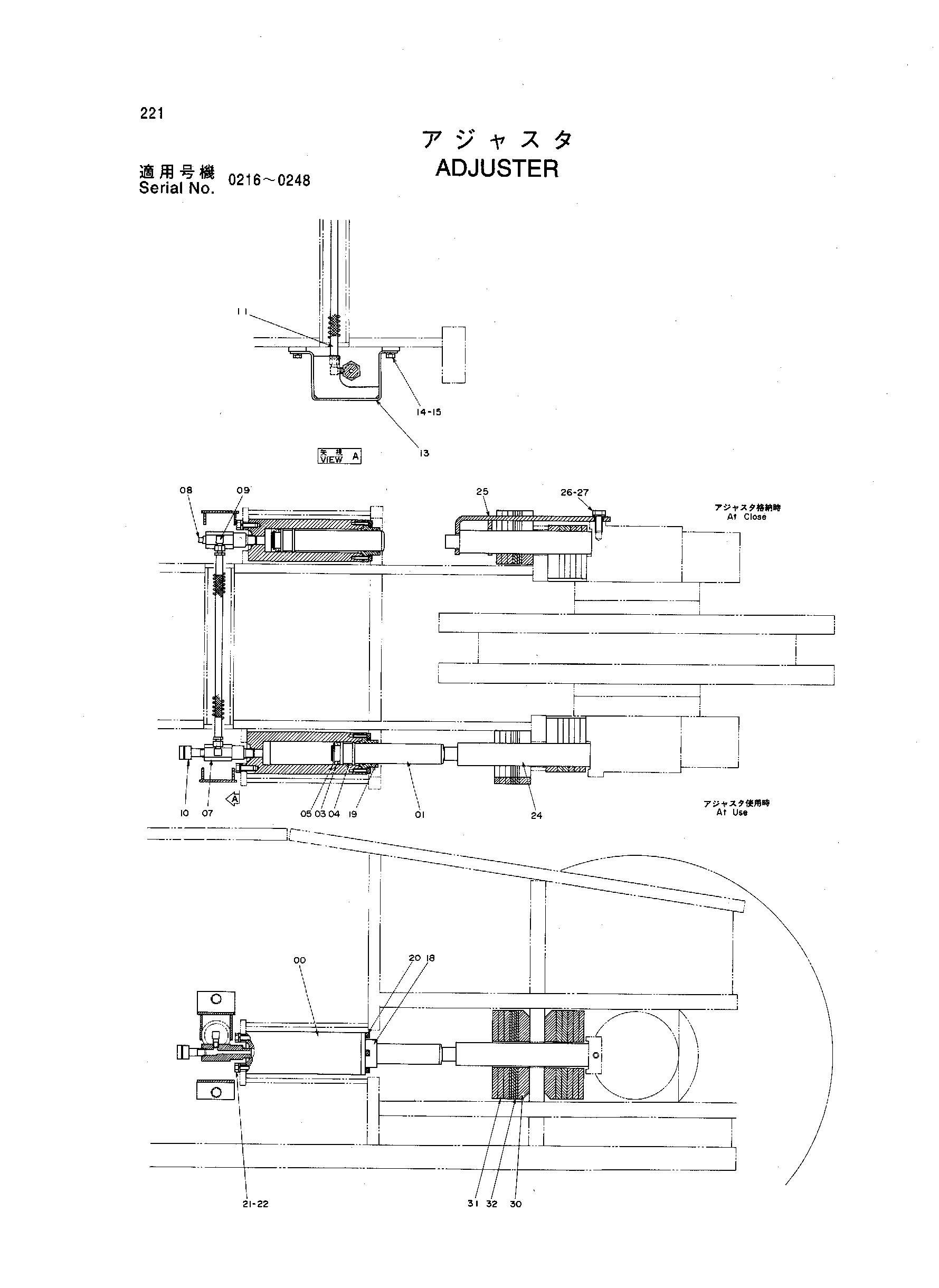

Заводская схема «Механизм натяжения» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9067986 | Механизм натяжения | 2 | |
| 00 | 3028106 | Гидроцилиндр | 2 |
| 01 | 3026289 | Шток поршня | 2 |
| 03 | 4112336 | U-образная манжета | 2 |
| 04 | 4106879 | Износостойкое кольцо | 2 |
| 05 | 991342 | Стопорное кольцо | 2 |
| 07 | 4189708 | Адаптер | 2 |
| 08 | 94-2023 | Пробка | 1 |
| 09 | 94-1401 | Угловой штуцер | 2 |
| 10 | 4105765 | Самоуплотняющееся соединение | 1 |
| 11 | 4160864 | Шланг | 1 |
| 13 | 8016129 | Крышка | 2 |
| 14 | J901014 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 18 | 4144303 | Фланец | 2 |
| 19 | A810045 | Уплотнительное кольцо | 2 |
| 20 | M340828 | Болт с внутренним шестигранником | 8 |
| 21 | J901230 | Болт | 6 |
| 22 | A590912 | Пружинная шайба | 6 |
| 24 | 4159881 | Шток | 2 |
| 25 | 9725482 замена: 9733417 | Кронштейн | 2 |
| 26 | J901635 | Болт | 2 |
| 27 | A590916 | Пружинная шайба | 2 |
| 30 | 4159876 | Регулировочная шайба 25 | 4 |
| 31 | 4159877 | Регулировочная шайба 12 | 16 |
| 32 | 4159878 | Регулировочная шайба 4.5 | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
