Обратный трубопроводы (2) — HITACHI KH300

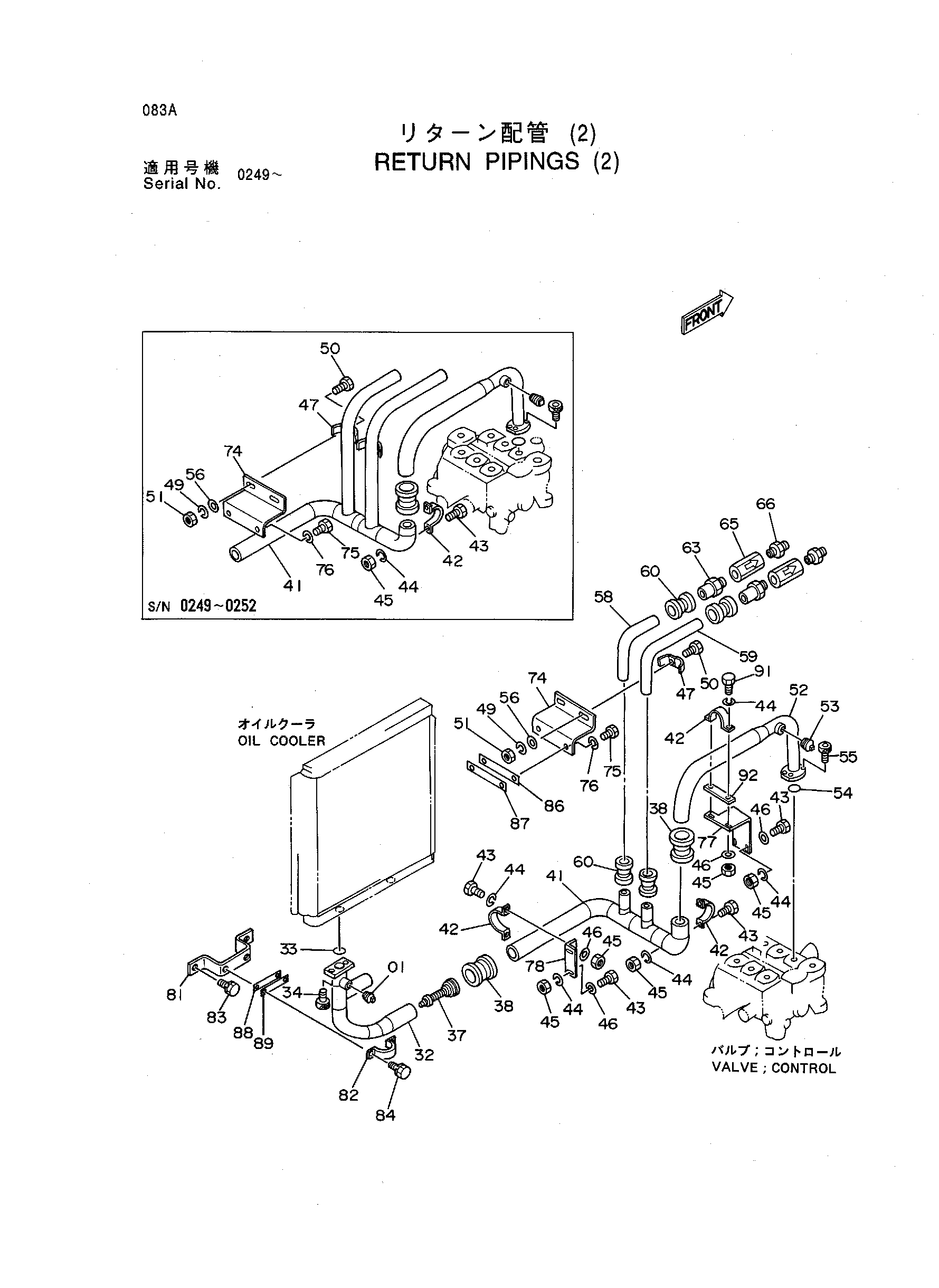

Заводская схема «Обратный трубопроводы (2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	94-2023 замена: 447483	Пробка	1
01	447483	Пробка	1
32	8035132	Трубка	1
33	A811050	Уплотнительное кольцо	1
34	M341236	Болт с внутренним шестигранником	2
37	4156841	Клапан	1
38	4067833	Муфта	2
41	7018133	Трубка	1
41	8048732	Трубка	1
42	4053865	Хомут трубки	1
42	4053865	Хомут трубки	3
43	J901030	Болт	2
43	J901030	Болт	8
44	A590910	Пружинная шайба	2
44	A590910	Пружинная шайба	10
45	J950010	Гайка	2
45	J950010	Гайка	10
46	A590110	Плоская шайба	8
47	4053698	Хомут трубки	2
49	A590912	Пружинная шайба	2
50	J901275	Болт	2
51	J950012	Гайка	2
52	8035133	Трубка	1
53	94-2023 замена: 447483	Пробка	1
53	447483	Пробка	1
54	A811040	Уплотнительное кольцо	1
55	M341236	Болт с внутренним шестигранником	4
56	A590112	Плоская шайба	2
58	4261360	Трубка	1
59	4261361	Трубка	1
60	4069801	Муфта	2
60	4069801	Муфта	4
63	4081255	Адптер	2
65	4087983	Обратный клапан	2
66	94-1706	Адаптер	2
74	4247620	Кронштейн	1
75	J901225	Болт	2
76	A590912	Пружинная шайба	2
77	4261362 замена: 4344676	Кронштейн	1
77	4261362 замена: 4344437	Кронштейн	1
77	4261362 замена: J901050	Кронштейн	1
77	4344676	Кронштейн	1
78	4261363	Кронштейн	1
81	4277971 замена: 4300180	Кронштейн	1
81	4277971 замена: J021230	Кронштейн	1
81	4300180	Кронштейн	1
82	4277970	Хомут трубки	1
83	J011225	Болт с шайбой	2
83	J021230	Болт с шайбой	2
84	J020620	Болт с шайбой	2
86	4281345	Регулировочная шайба 4.5	3
87	4281346	Регулировочная шайба 3.0	1
88	4281471	Регулировочная шайба 4.5	3
89	4281472	Регулировочная шайба 3.0	1
91	J901030 замена: J901050	Болт	2
91	J901050	Болт	2
92	4344437	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
