Верхний стрела (третий барабан . 22 канат) — HITACHI KH300

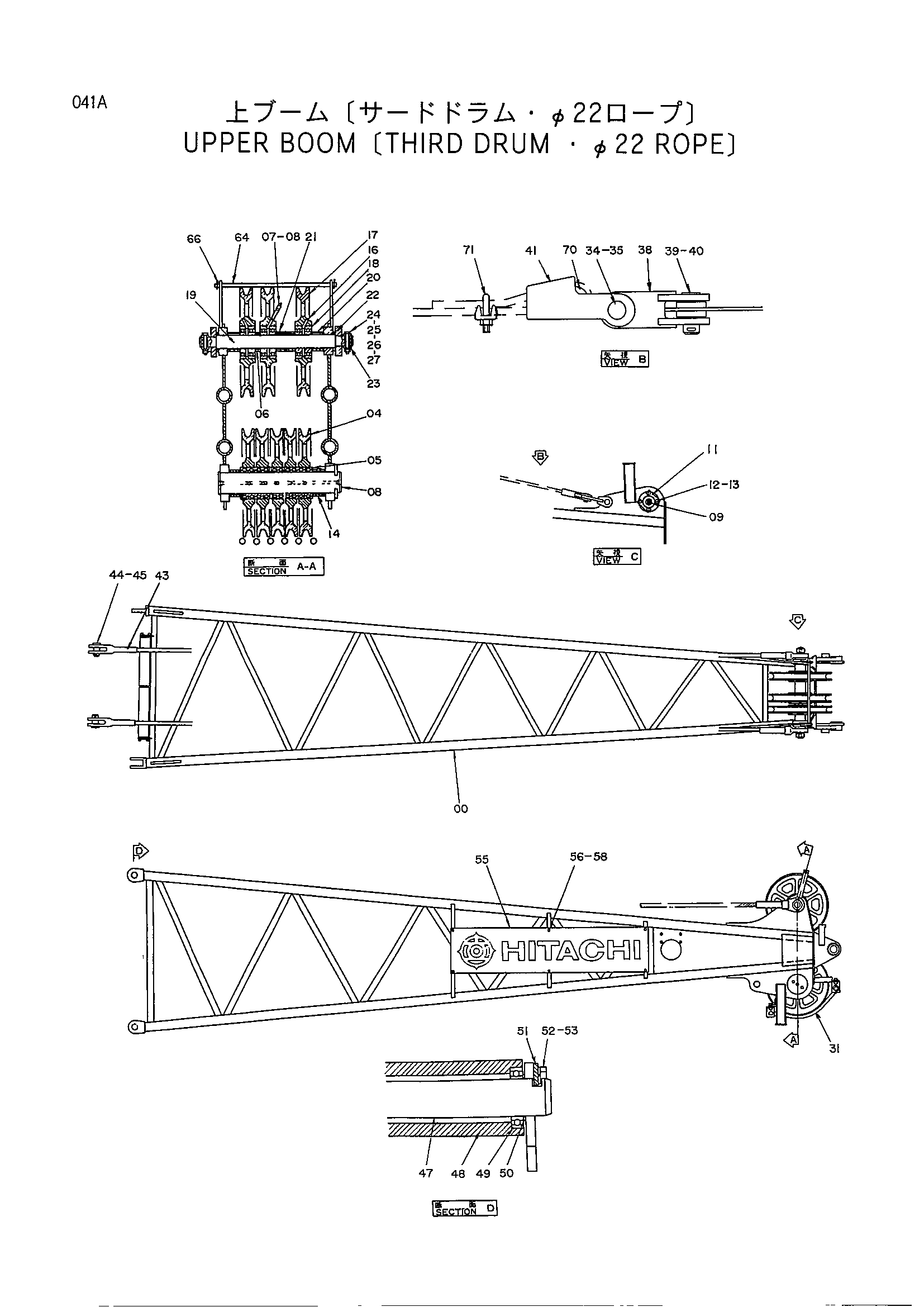

Заводская схема «Верхний стрела (третий барабан . 22 канат)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5001899	Стрела верхний	1
04	3016549	Канатный блок	5
05	4044616	Роликовый подшипник	5
06	4259325	Проставка	2
07	4253794	Трубка	1
08	4253795	Разъём S	1
08	3069507	Мост	1
09	J75482	Штуцер	2
11	X4248	Стопорная пластина	2
12	J912035	Болт	4
13	A590920	Пружинная шайба	4
14	4160404	Проставка	2
16	J75581	Пресс-маслёнка	3
17	3022978	Канатный блок	3
18	4129305	Шариковый подшипник	4
19	4160401	Мост	1
20	4160409	Проставка	2
21	4160409	Проставка	2
22	4160408	Проставка	2
23	4160406	Проставка	2
24	4160403	Болт	2
25	J952012	Гайка	2
26	M641215	Корончатая гайка	2
27	A763025	Шплинт	2
31	9107648	Канат направляющая	1
34	44869	Палец	1
35	A768071	Шплинт	1
38	8060553	Тяга	1
39	4106850	Палец	1
40	A761080	Шплинт	1
41	34217	Разъём канат	1
43	8029694	Канат подвесной	2
44	4062839	Палец	2
45	A761000	Шплинт	2
47	4190692	Мост	1
48	4190691	Каток направляющая	2
49	4048056	Шариковый подшипник	4
50	4054291	Проставка	3
51	4190907	Стопорная пластина	2
52	J901220	Болт	4
53	A590912	Пружинная шайба	4
55	4190884	Информационная табличка	2
56	J901030	Болт	12
58	J950010	Гайка	24
64	4253797	Палец	1
66	A766040	Шплинт	2
70	43125	Ведге	1
71	94-2907	Зажим канат	1
