Хоистинг устройство — HITACHI KH300

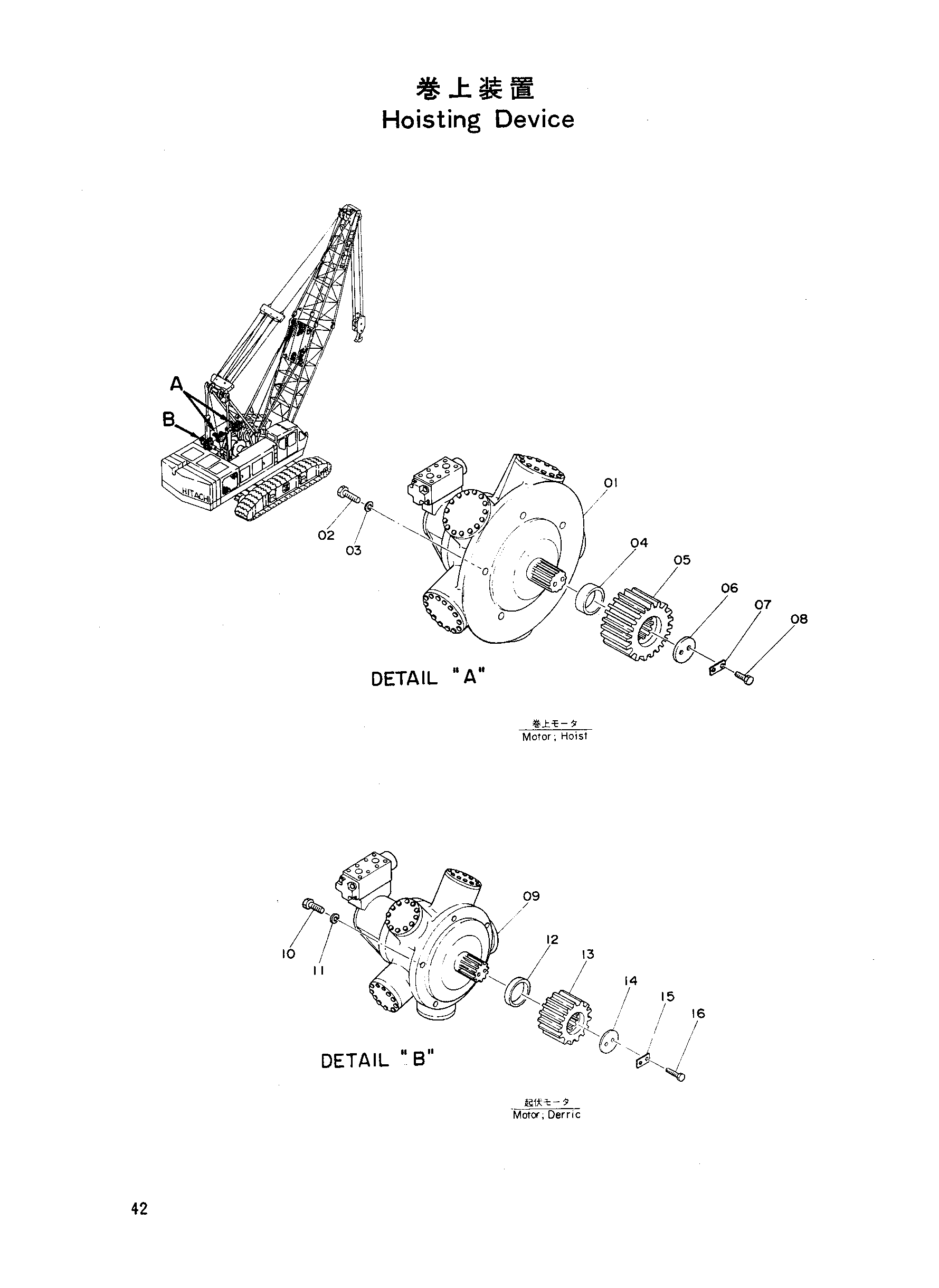

Заводская схема «Хоистинг устройство» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4021432 | Гидромотор плунжер | 1 |
| 01-08 | 9007519 | Гидромотор в сборе | 2 |
| 02 | M112063 | Болт | 5 |
| 03 | A590920 | Пружинная шайба | 5 |
| 04 | 4085120 | Проставка | 1 |
| 05 | 3002824 | Ведущая шестерня | 1 |
| 06 | X4810 | Фиксатор | 1 |
| 07 | X4833 | Стопорная пластина | 1 |
| 08 | M121025 | Болт | 2 |
| 09 | 4021431 | Гидромотор плунжер | 1 |
| 09-16 | 9007524 | Гидромотор в сборе | 1 |
| 10 | M112056 | Болт | 5 |
| 11 | A590920 | Пружинная шайба | 5 |
| 12 | 4084672 | Проставка | 1 |
| 13 | 3002828 | Ведущая шестерня | 1 |
| 14 | Z435680 | Стопорная шайба | 1 |
| 15 | X4828 | Стопорная шайба | 1 |
| 16 | M121025 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
