Рама — HITACHI KH300

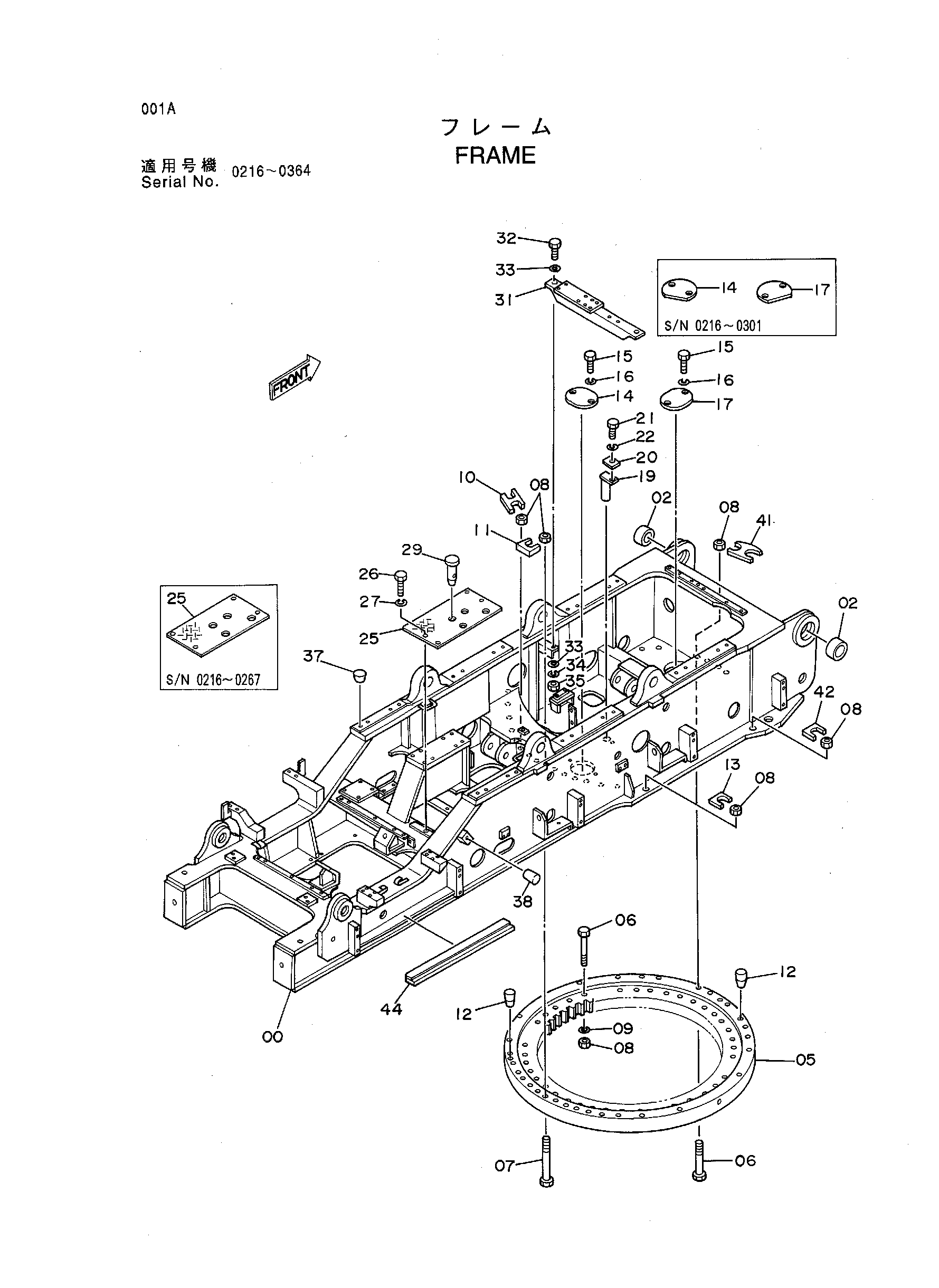

Заводская схема «Рама» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5001903	Рама основной	1
02	4112993	Втулка	2
05	4155940	Подшипник. свингкиркл	1
06	J833618	Болт	44
07	J833622	Болт	17
08	J953036	Гайка	61
09	4054003	Шайба	40
09	4054003	Шайба	40
09	4054003	Шайба	36
09	4054003	Шайба	36
10	4190594	Ограничитель	8
11	4190826	Ограничитель	1
12	4097431	Палец	2
13	4190826	Ограничитель	2
13	4190826	Ограничитель	2
14	4190593 замена: 4305616	Крышка	1
14	4305616	Крышка	1
15	J901225	Болт	2
15	J901225	Болт	2
15	J901225	Болт	4
15	J901225	Болт	4
16	A590912	Пружинная шайба	2
16	A590912	Пружинная шайба	2
16	A590912	Пружинная шайба	4
16	A590912	Пружинная шайба	4
17	4190593	Крышка	1
17	4305616	Крышка	1
19	4176659 замена: 9720707	Палец	1
19	4176659	Палец	1
19	9720707	Палец	1
19	9720707	Палец	1
20	4176660	Стопорная пластина	1
20	4176660	Стопорная пластина	1
21	J901230	Болт	1
22	A590912	Пружинная шайба	1
25	4177108	Крышка	1
25	4275652	Крышка	1
26	J901218	Болт	4
27	A590912	Пружинная шайба	4
29	4161280	Палец	2
31	9725624	Кронштейн	1
32	J901440	Болт	2
33	A590114	Шайба	4
34	A590914	Пружинная шайба	2
35	J950014	Гайка	2
37	429135	Пробка	8
38	425176	Пробка	1
41	4195939	Ограничитель	2
41	4195939	Ограничитель	2
42	4195940	Ограничитель	2
42	4195940	Ограничитель	2
44	9727528	Резиновая прокладка	2
44	9727528	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
