Трансмиссия (стрела подъёмный механизм) — HITACHI KH300

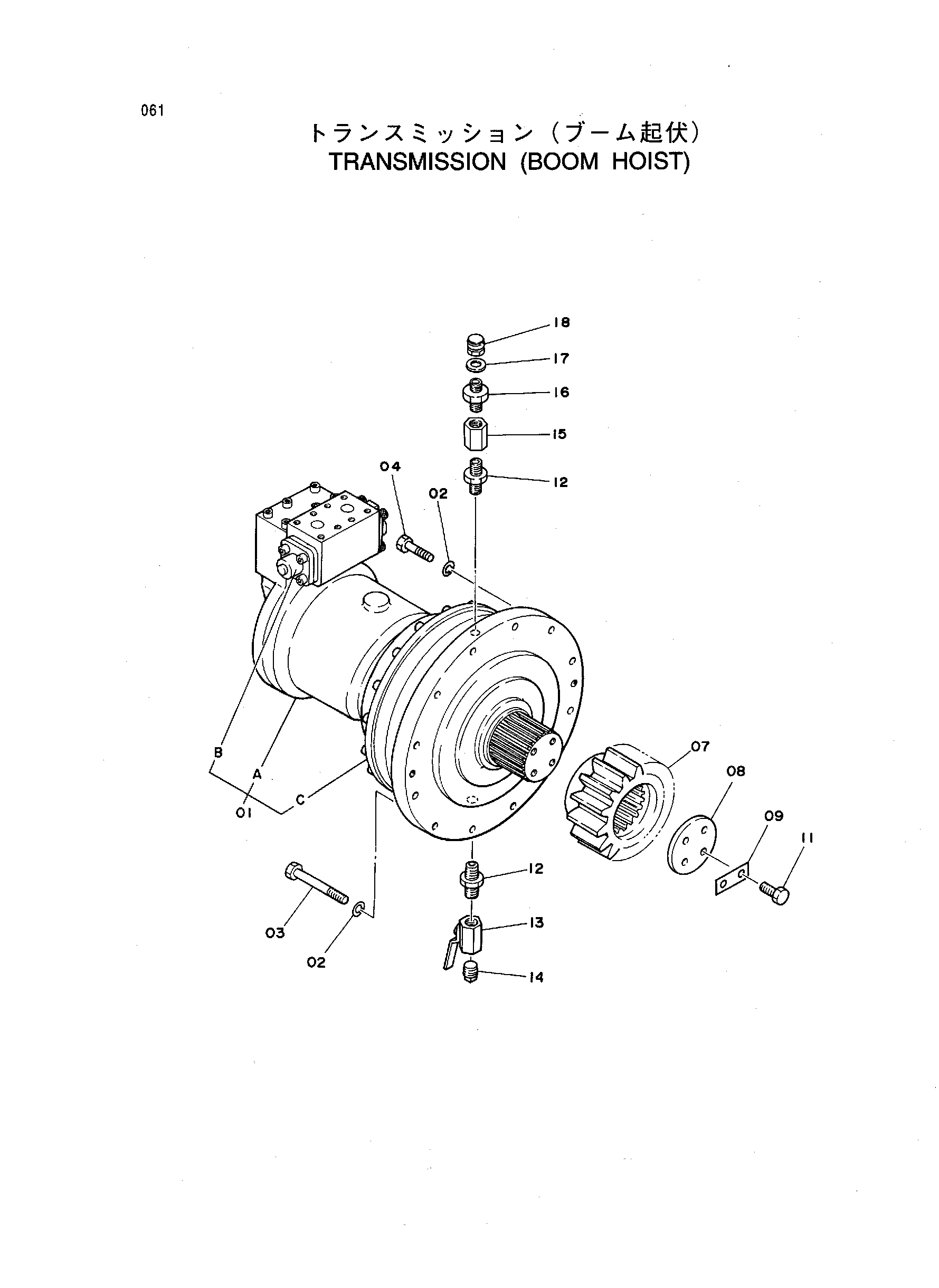

Заводская схема «Трансмиссия (стрела подъёмный механизм)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4175490 замена: 4281315 | Гидромотор плунжер | 1 |
| 01 | 4281315 замена: 4320531 | Гидромотор плунжер | 1 |
| 01 | 4320531 | Гидромотор плунжер | 1 |
| 01A | 4194137 замена: 4324560 | Гидромотор плунжер | 1 |
| 01A | 4324560 | Гидромотор плунжер | 1 |
| 01B | 4194136 замена: 4281316 | Тормозной клапан | 1 |
| 01B | 4281316 | Тормозной клапан | 1 |
| 01C | 4195267 | Трансмиссия | 1 |
| 02 | A590916 | Пружинная шайба | 12 |
| 03 | J931606 замена: J901606 | Болт | 7 |
| 03 | J901606 | Болт | 7 |
| 04 | J931660 замена: J901660 | Болт | 5 |
| 04 | J901660 | Болт | 5 |
| 07 | 3030019 | Ведущая шестерня | 1 |
| 08 | 4114651 | Крышка | 1 |
| 09 | 4162767 | Стопорная шайба | 2 |
| 11 | M111436 | Болт | 4 |
| 12 | 94-1903 | Адаптер | 2 |
| 13 | 94-4029 | Кран | 1 |
| 14 | 94-2025 | Пробка | 1 |
| 15 | 94-0678 | Разъём S | 1 |
| 16 | 4096990 | Адаптер | 1 |
| 17 | D912218 | Шайба | 1 |
| 18 | 989058 | Сапун | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
