Тормоз рычаг дополнительный. подъёмный механизм (2) — HITACHI KH300

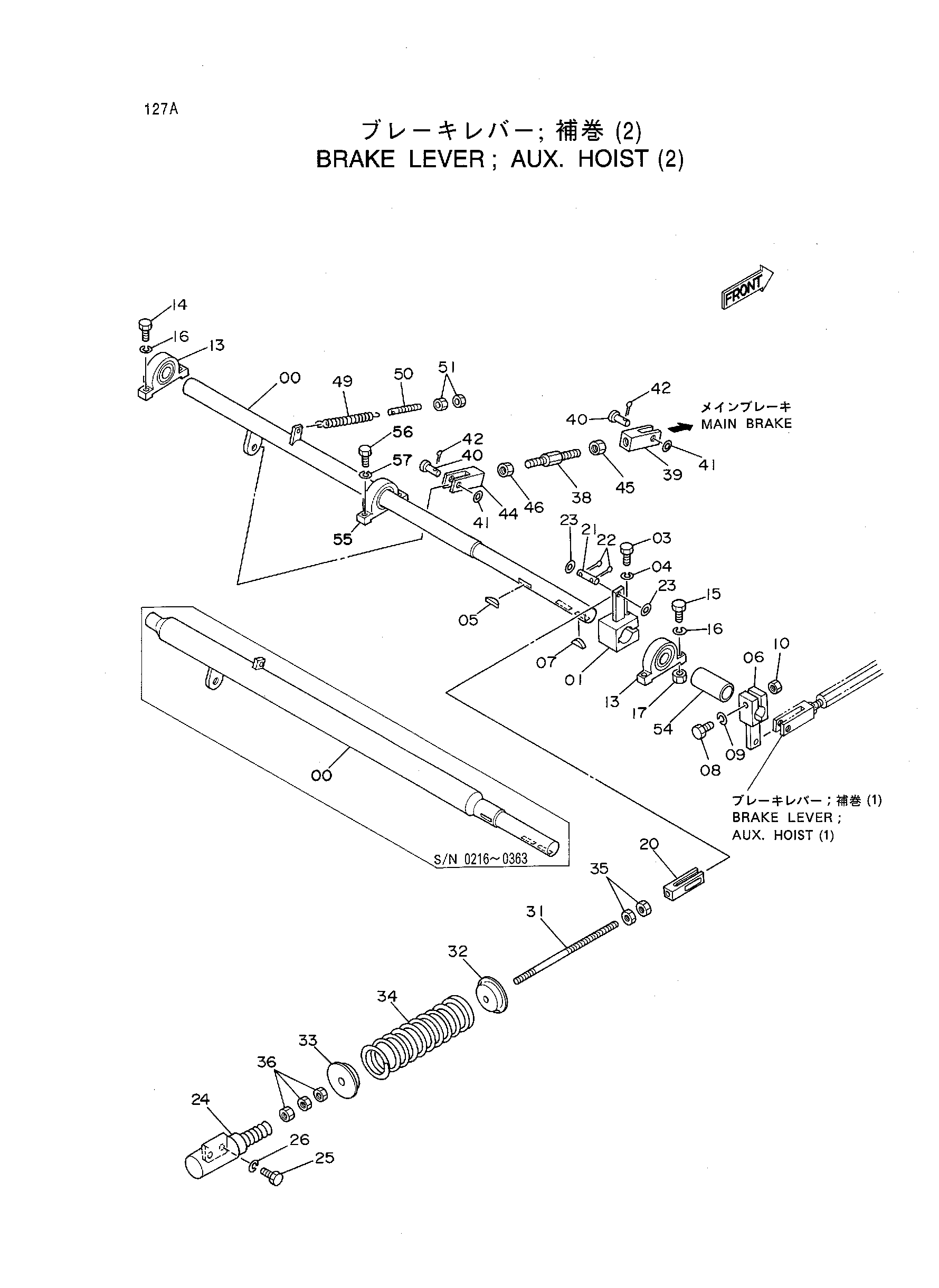

Заводская схема «Тормоз рычаг дополнительный. подъёмный механизм (2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035854 | Мост | 1 |
| 00 | 8051066 | Мост | 1 |
| 01 | 9720766 | Рычаг | 1 |
| 01 | 9737459 | Рычаг | 1 |
| 03 | J901050 | Болт | 1 |
| 04 | A590910 | Пружинная шайба | 1 |
| 05 | A781055 | Шпонка воодруфф | 1 |
| 06 | 9720767 | Рычаг | 1 |
| 07 | 41504 | Шпонка воодруфф | 1 |
| 08 | J901065 | Болт | 1 |
| 09 | A590910 | Пружинная шайба | 1 |
| 10 | J950010 | Гайка | 1 |
| 13 | 942014 | Блок | 2 |
| 14 | J901245 | Болт | 2 |
| 15 | J901250 | Болт | 2 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | J950012 | Гайка | 2 |
| 20 | 4140321 | Концевой вилка | 1 |
| 21 | 4001826 | Палец | 1 |
| 22 | A763022 | Шплинт | 2 |
| 23 | A590114 | Шайба | 2 |
| 24 | 4194515 замена: 4317154 | Гидроцилиндр. масляный | 1 |
| 24 | 4317154 замена: 4326000 | Гидроцилиндр. масляный | 1 |
| 24 | 4326000 | Гидроцилиндр. масляный | 1 |
| 25 | J901232 | Болт | 2 |
| 26 | A590912 | Пружинная шайба | 2 |
| 31 | 4179377 | Шток | 1 |
| 32 | 4190395 | Сиденье | 1 |
| 33 | 4190396 | Сиденье | 1 |
| 34 | 4187232 | Пружина | 1 |
| 35 | J950014 | Гайка | 2 |
| 36 | J952014 | Гайка | 3 |
| 38 | 4140322 | Шток | 1 |
| 39 | 4140318 | Концевой вилка(правый) | 1 |
| 40 | 415924 | Палец | 2 |
| 41 | A590120 | Шайба | 2 |
| 42 | A765036 | Шплинт | 2 |
| 44 | 4140319 | Концевой вилка(левый) | 1 |
| 45 | J951020 | Гайка | 1 |
| 46 | J956020 | Гайка L | 1 |
| 49 | 41564 | Пружина растяжения | 1 |
| 50 | 4140247 замена: 4140813 | Шток | 1 |
| 50 | 4140813 | Шток | 1 |
| 51 | J950010 | Гайка | 2 |
| 54 | 4190398 | Проставка | 1 |
| 54 | 4277109 | Проставка | 1 |
| 55 | 942014 | Блок | 1 |
| 56 | J901245 | Болт | 2 |
| 57 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
