Поворот блокировка — HITACHI KH300

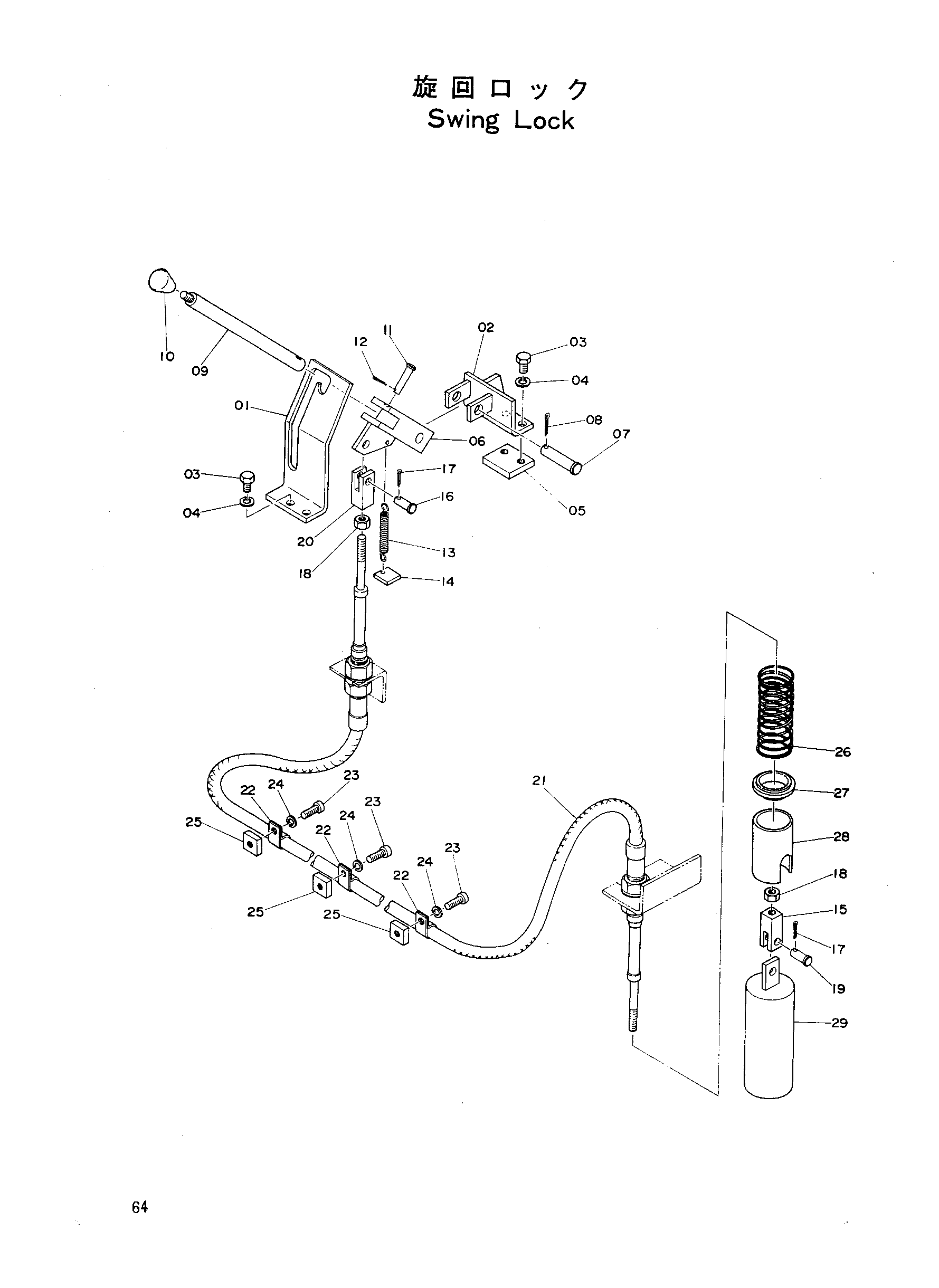

Заводская схема «Поворот блокировка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4032880 | Направляющая | 1 |
| 02 | 9702844 | Держатель | 1 |
| 03 | M111014 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 4030607 | Седло винта | 2 |
| 06 | 9702845 | Рычаг | 1 |
| 07 | Z414932 | Палец | 1 |
| 08 | A763018 | Шплинт | 1 |
| 09 | 4032879 | Рычаг | 1 |
| 10 | Z442900 | Рукоятка | 1 |
| 11 | Z44660 | Палец | 1 |
| 12 | A762013 | Шплинт | 1 |
| 13 | Z411145 | Пружина тенсио | 1 |
| 14 | 4032883 | Пластина | 1 |
| 15 | 4064642 | Концевой вилка | 2 |
| 16 | A741026 | Палец | 1 |
| 17 | A763016 | Шплинт | 2 |
| 18 | M500605 | Гайка | 2 |
| 19 | 4002679 | Палец | 1 |
| 20 | 4118539 | Концевой вилка | 1 |
| 21 | 4089760 | Трос управления | 1 |
| 22 | Z967773 | Хомут | 3 |
| 23 | M430610 | Винт | 3 |
| 24 | A590906 | Пружинная шайба | 3 |
| 25 | Z499932 | Седло винта | 3 |
| 26 | Z428349 | Пружина | 1 |
| 27 | 4053625 | Седло пружины | 1 |
| 28 | 4032878 | Проставка | 1 |
| 29 | 9713919 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
