Башенный гусёк стрелы остановка — HITACHI KH300

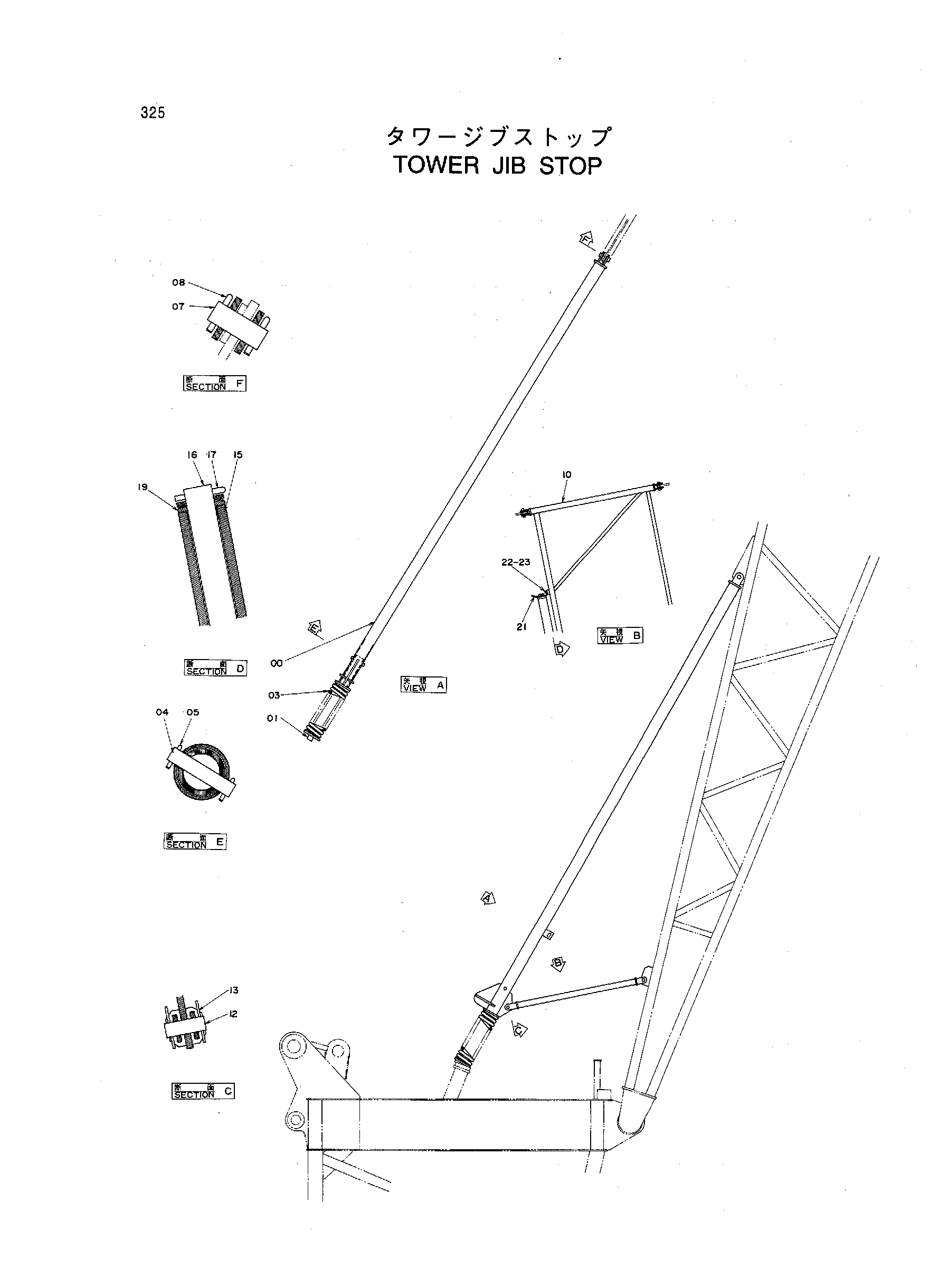

Заводская схема «Башенный гусёк стрелы остановка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9060133 | Башенный гусёк стрелы остановка | 1 | |
| 00 | 8032107 | Опора наружный | 2 |
| 01 | 8032108 | Опора внутренний | 2 |
| 03 | 4192180 | Пружина | 2 |
| 04 | 4171332 | Палец | 2 |
| 05 | A765028 | Шплинт | 4 |
| 07 | 4171333 | Палец | 2 |
| 08 | A768050 | Шплинт | 4 |
| 10 | 8037890 | Стойка | 1 |
| 12 | 4171334 | Палец | 4 |
| 13 | 4077248 | Стопорный палец | 8 |
| 15 | 4163260 | Ролик | 1 |
| 16 | 4171331 | Палец | 1 |
| 17 | A768063 | Шплинт | 2 |
| 19 | 4142688 | Втулка | 2 |
| 21 | 4199258 | Кронштейн | 2 |
| 22 | J901220 | Болт | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
