Трубопроводы(клапан) — HITACHI KH300

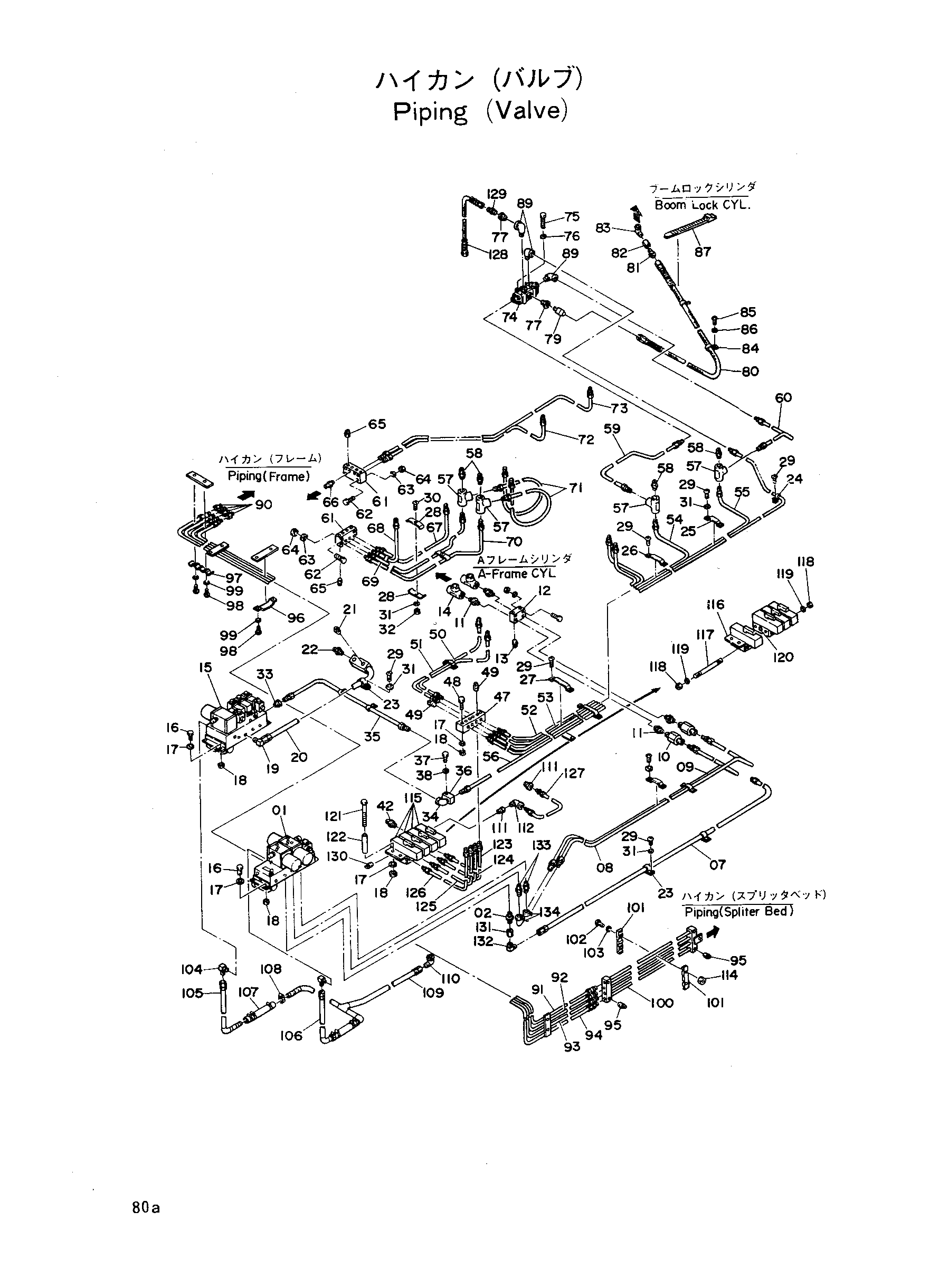

Заводская схема «Трубопроводы(клапан)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4063391	Клапан блок	1
02	94-1702	Адаптер	1
07	9702790	Трубопроводы JK	1
08	4032018	Трубка	1
09	4032020	Трубка	1
10	4004717	Обратный клапан	2
11	94-1701	Адаптер	4
12	4031872	Разъём	1
13	J75282	Пробка масляный	2
14	94-0660	Тройник	2
15	4041397	Валве-унит NO.2	1
16	M111020	Болт	8
17	A590910	Пружинная шайба	18
18	M501008	Гайка	18
19	94-1402	Угловой штуцер	1
20	8004981	Трубопроводы PLD4	1
21	94-2023	Пробка	2
22	94-1302	Адаптер	1
23	Z415562	Зажим	3
24	4000854	Хомут	5
25	4015443	Хомут трубки	5
26	4015444	Хомут трубки	1
27	4015446	Хомут трубки	3
28	4031929	Хомут трубки	10
29	M430610	Винт	26
30	M430616	Винт	5
31	A590906	Пружинная шайба	30
32	M500605	Гайка	5
33	94-1601	Переходник	1
34	94-0630	Угловой штуцер	1
35	4032023	Трубка	1
36	4015439	Разъём	1
37	M200836	Болт	1
38	A590908	Пружинная шайба	1
42	94-1301	Адаптер	4
47	3004123	Разъём	1
48	M111063	Болт	2
49	J75282	Пробка масляный	6
50	4031955	Трубка	1
51	4031943	Трубка	1
52	4031941	Трубка	1
53	4031942	Трубка	1
54	4031940	Трубка	1
55	4031939	Трубка	1
56	4031963	Трубка	1
57	94-0660	Тройник	4
58	94-1701	Адаптер	4
59	4059742	Трубка	1
60	4059743	Трубка	1
61	4031871	Разъём	2
62	M111056	Болт	6
63	A590910	Пружинная шайба	6
64	M501008	Гайка	6
65	J75282	Пробка масляный	10
66	94-1301	Адаптер	6
67	4032019	Трубка	1
68	4032024	Трубка	1
69	4032025	Трубка	1
70	4032021	Трубка	1
71	4032022	Трубка	2
72	4031954	Трубка	1
73	4031953	Трубка	1
74	4055358	Клапан схаттле	1
75	M340871	Болт с внутренним шестигранником	4
76	A590908	Пружинная шайба	4
77	94-1601	Переходник	3
79	94-1402	Угловой штуцер	1
80	4129766	Нейлоновый шланг	1
81	94-1701	Адаптер	1
82	94-0685	Переходник S	1
83	94-0630	Угловой штуцер	1
84	Z499316	Зажим	2
85	M430610	Винт	2
86	A590906	Пружинная шайба	2
87	4055312	Зажим	1
89	94-0630	Угловой штуцер	3
90	4015458	Адаптер	4
91	4041464	Трубка PL	1
92	4041465	Трубка P2	1
93	4041466	Трубка P1	1
94	4041467	Трубка P3	1
95	J75282	Пробка масляный	4
96	4015445	Хомут трубки	2
97	4015441	Хомут	4
98	M430610	Винт	8
99	A590906	Пружинная шайба	8
100	9703541	Трубопроводы PC	1
101	4031866	Хомут трубки	4
102	M111028	Болт	9
103	A590910	Пружинная шайба	9
104	94-1404	Адаптер	2
105	9702788	Трубопроводы ES1	1
106	9702789	Трубопроводы ES2	1
107	4033338	Шланг	2
108	4505243	Зажим	8
109	8004781	Трубопроводы ES3	1
110	94-0649	Угловой штуцер	1
111	J728382	Втулка	2
112	94-0646	Угловой штуцер	1
114	M501008	Гайка	1
115	4052779	Электромагнитный клапан	4
116	4059736	Кронштейн	2
117	4053006	Болт шпилька	2
118	M500807	Гайка	4
119	A590908	Пружинная шайба	4
120	Z955655	Уплотнительное кольцо	1
121	M111003	Болт	4
122	4031860	Проставка	4
123	4059737	Трубка	1
124	4059738	Трубка	1
125	4059739	Трубка	1
126	4059740	Трубка	1
127	4059741	Трубка	1
128	4024998	Шланг	1
129	94-1301	Адаптер	1
130	94-2023	Пробка	1
131	94-0676	Разъём S	1
132	94-1402	Угловой штуцер	1
133	94-1901	Адаптер	2
134	94-0615	Угловой штуцер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
