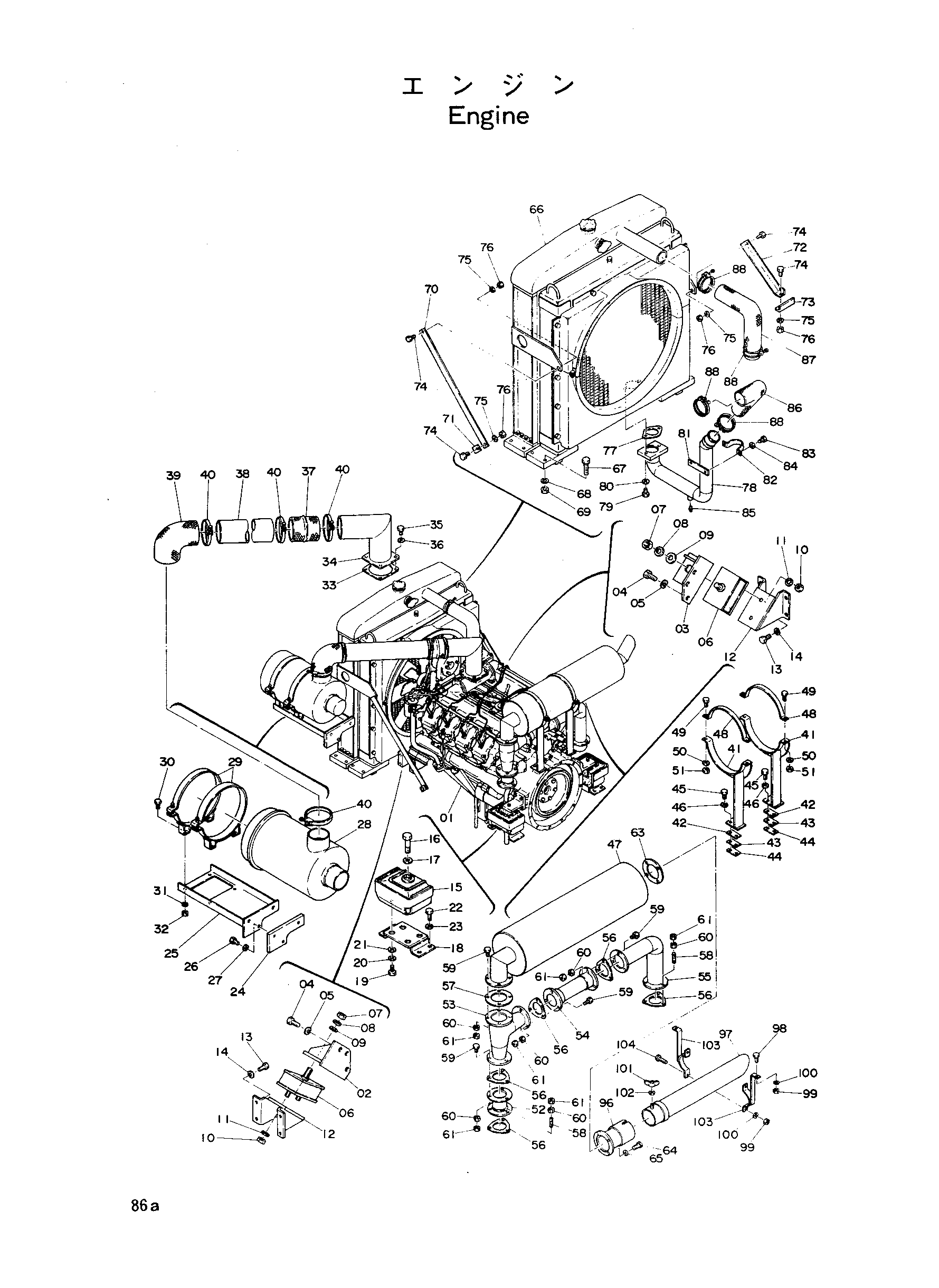

Двигатель — HITACHI KH300

Заводская схема «Двигатель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4021811	Двигатель-в сборе	1
02	8003896	Опора	1
03	8003895	Опора	1
04	M111636	Болт	6
05	A590916	Пружинная шайба	6
06	4026118	Амортизатор резиновый	2
07	M502016	Гайка	2
08	A590920	Пружинная шайба	2
09	4026173	Шайба	2
10	M501411	Гайка	4
11	A590914	Пружинная шайба	4
12	7001572	Кронштейн	2
13	M111228	Болт	8
14	A590912	Пружинная шайба	8
15	4026117	Амортизатор резиновый	2
16	M112280	Болт	2
17	A590922	Пружинная шайба	2
18	8003020	Кронштейн	2
19	M111632	Болт	8
20	A590916	Пружинная шайба	8
21	4026174	Шайба	8
22	M111636	Болт	8
23	A590916	Пружинная шайба	8
24	4023564	Седло винта	1
25	8002726	Опора	1
26	M111228	Болт	3
27	A590912	Пружинная шайба	3
28	4060558	Фильтр воздушный	1
29	4023563	Лента	2
30	M111020	Болт	4
31	A590910	Пружинная шайба	4
32	M501008	Гайка	4
33	4023565	Прокладка впускной	1
34	8002725	Трубка впускной	1
35	M211025	Болт	4
36	A590910	Пружинная шайба	4
37	4034692	Шланг	1
38	4023567	Трубка впускной	1
39	4034691	Резиновый шланг	1
40	4023562	Хомут шланга	8
41	8002728	Опора выпускной	2
42	4023574	Регулировочная шайба	2
43	4023575	Регулировочная шайба	2
44	4023576	Регулировочная шайба	2
45	M111636	Болт	4
46	A590916	Пружинная шайба	4
47	4023238	Глушитель	1
48	4023577	Хомут трубки	2
49	M111028	Болт	4
50	A590910	Пружинная шайба	4
51	M501008	Гайка	4
52	4023240	Трубка флексибле	1
53	9702188	Выпускная труба	1
54	4023239	Трубка флексибле	1
55	8002729	Стпе ексауст	1
56	4023578	Прокладка	5
57	4023579	Прокладка	1
58	M411228	Болт шпилька	6
59	M111240	Болт	13
60	M521210	Гайка	19
61	M521207	Гайка	19
63	4023579	Прокладка	1
64	4023580	Болт	4
65	A590912	Пружинная шайба	4
66	4024890	Радиатор	1
67	M111680	Болт	8
68	A590916	Пружинная шайба	8
69	M511613	Гайка	8
70	4023553	Стойка	1
71	4023554	Пластина	1
72	4023555	Стойка	1
73	4023552	Кронштейн	1
74	M111232	Болт	4
75	A590912	Пружинная шайба	4
76	M501210	Гайка	4
77	4023558	Прокладка водяной	1
78	8002864	Трубка охлаждение	1
79	M211040	Болт	2
80	A590910	Пружинная шайба	2
81	4023556	Седло винта	1
82	4000909	Хомут	1
83	M111020	Болт	2
84	A590910	Пружинная шайба	2
85	J75283	Пробка масляный	2
86	4056320	Шланг: резиновый	1
87	4023557	Резиновый шланг	1
88	4503469	Хомут шланга	8
96	9704968	Трубка	1
97	8007751	Трубка	1
98	M111020	Болт	2
99	M501008	Гайка	4
100	A590910	Пружинная шайба	4
101	M570008	Гайка винг	1
102	A590108	Шайба	1
103	9706393	Подвес	2
104	M111028	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
