Гидрораспределитель — HITACHI KH300

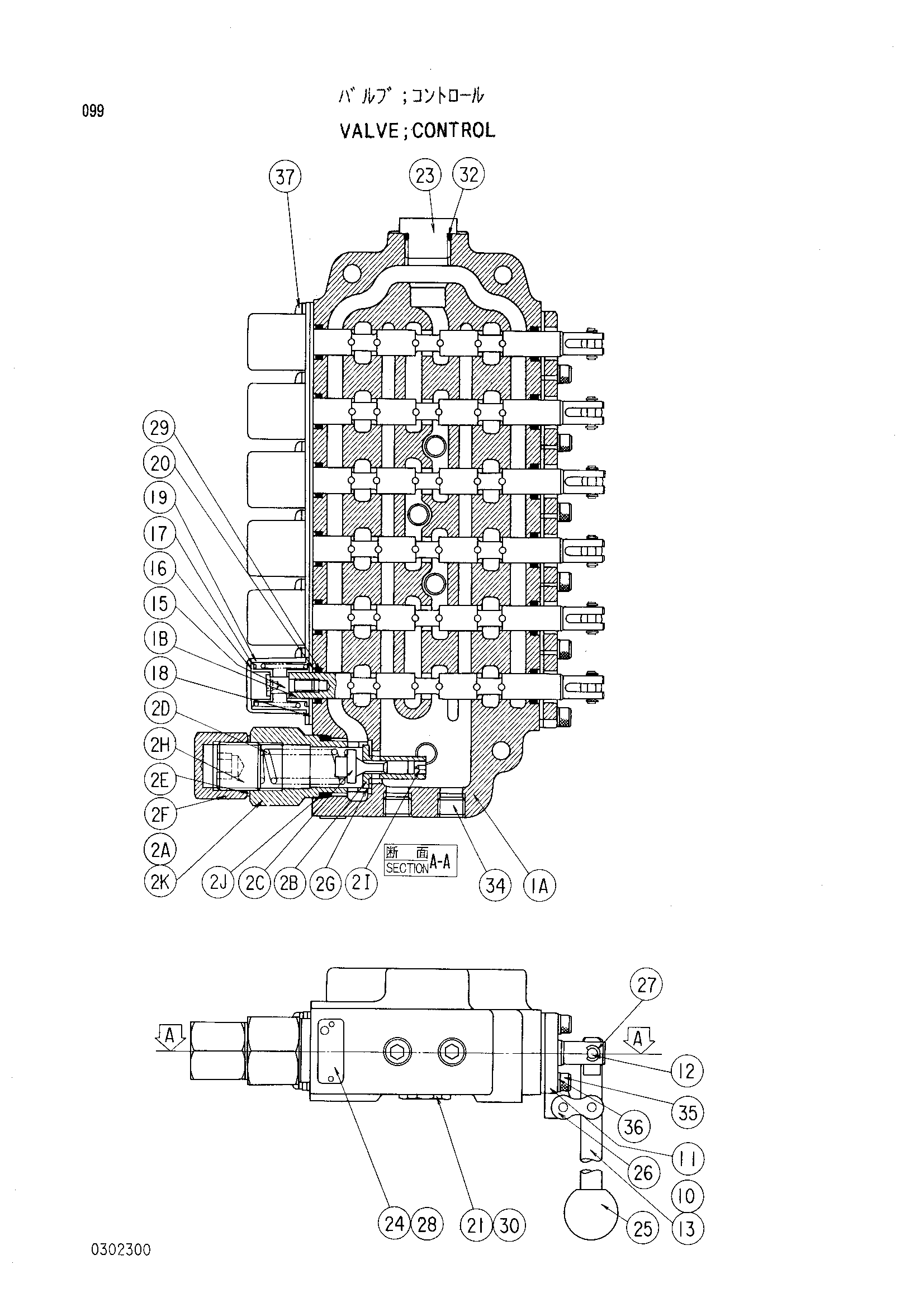

Заводская схема «Гидрораспределитель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4188680 | Гидрораспределитель | 1 | |
| 1A-B | 4195361 | Корпус дополнительный в сборе | 1 |
| 2A-K | 4194081 | Предохранительный дополнительный в сборе | 1 |
| 10 | 0286203 | Рычаг | 2 |
| 11 | 0286204 | Кронштейн рычаг | 6 |
| 12 | 0286205 | Палец | 6 |
| 13 | 0286206 | Рычаг | 4 |
| 15 | 0286207 | Концевой золотник | 6 |
| 16 | 0286208 | Держатель пружина | 12 |
| 17 | 0286209 | Пружина сжатия | 6 |
| 18 | 0286210 | Держатель уплотнение | 12 |
| 19 | 0286211 | Крышка пружина | 6 |
| 20 | 4027963 | Опорное кольцо | 12 |
| 21 | 0286212 | Пробка | 4 |
| 23 | 0286213 | Ограничитель | 1 |
| 25 | 0286214 | Глип | 6 |
| 26 | 0286215 | Соединение тяга | 6 |
| 27 | 0286216 | Стопорное кольцо | 12 |
| 28 | 0208717 | Приводной винт | 2 |
| 29 | 0302301 | Уплотнительное кольцо | 12 |
| 30 | 0228801 | Уплотнительное кольцо | 4 |
| 32 | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 94-2011 | Пробка | 2 |
| 35 | M340516 | Болт | 12 |
| 36 | A590905 | Пружина шайба | 12 |
| 37 | M430513 | Винт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
