Крышка — HITACHI KH300

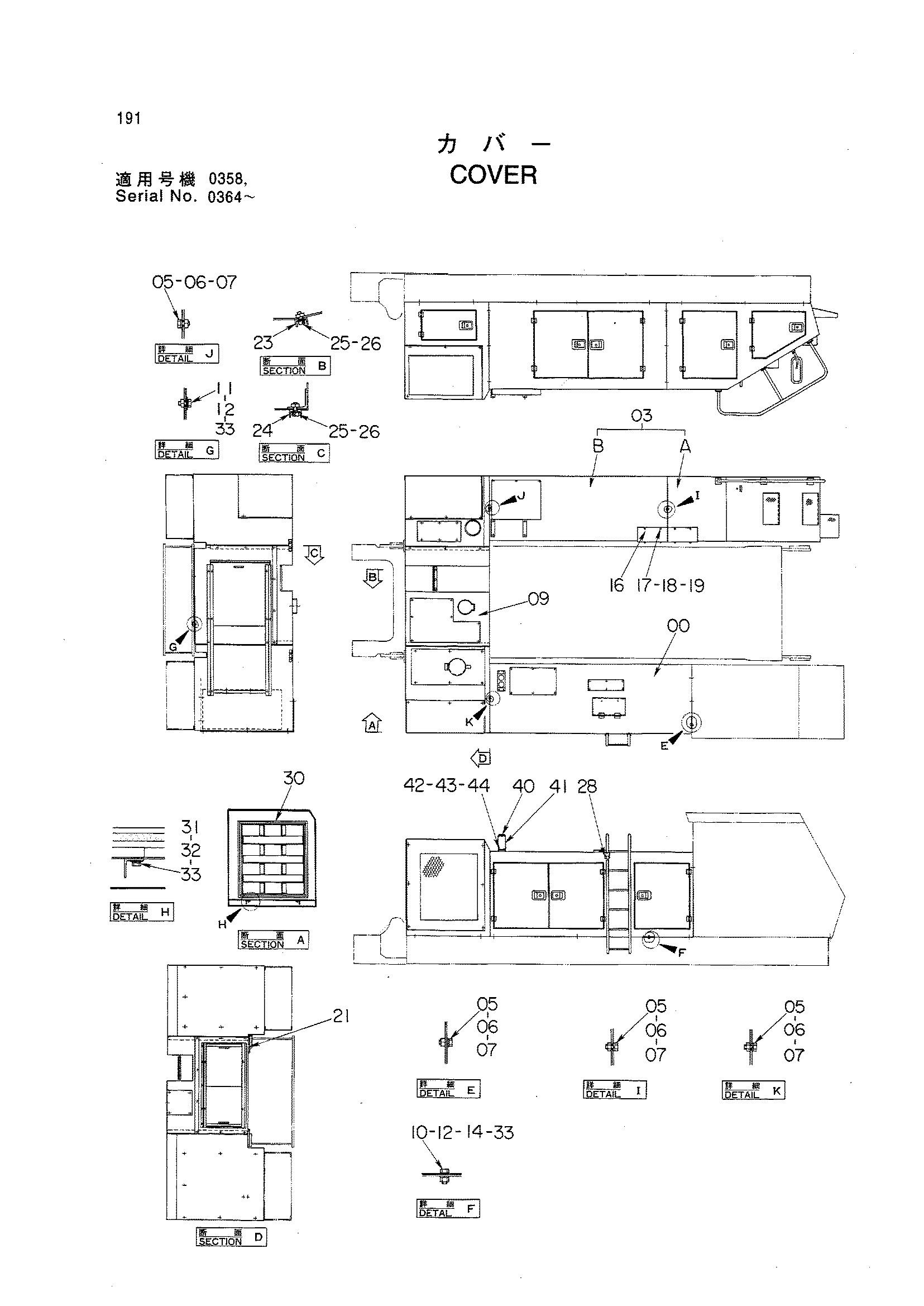

Заводская схема «Крышка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9138353 | Крышка | 1 |
| 03 | 9138354 | Крышка | 1 |
| 03A | 9138355 | Крышка | 1 |
| 03B | 9138356 | Крышка | 1 |
| 05 | J901025 | Болт | 24 |
| 06 | A590910 | Пружинная шайба | 24 |
| 07 | J217083 | Шайба | 24 |
| 09 | 4331351 | Крышка | 1 |
| 10 | J901228 | Болт | 28 |
| 11 | J901220 | Болт | 5 |
| 12 | A590912 | Пружинная шайба | 33 |
| 14 | J950012 | Гайка | 28 |
| 16 | 4312237 | Кронштейн | 2 |
| 17 | J901225 | Болт | 8 |
| 18 | A590112 | Плоская шайба | 8 |
| 19 | A590912 | Пружинная шайба | 8 |
| 21 | 4161110 | Пластина | 2 |
| 23 | 4161108 | Пластина | 1 |
| 24 | 4190111 | Пластина | 2 |
| 25 | M341022 | Болт с внутренним шестигранником | 7 |
| 26 | A590110 | Плоская шайба | 7 |
| 28 | 4001834 | Палец кольцо | 2 |
| 30 | 6006641 | Воздуховод | 1 |
| 30 | 6015211 | Воздуховод | 1 |
| 31 | J901235 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | 449490 | Шайба | 37 |
| 40 | 4161280 | Палец | 2 |
| 41 | 3050127 | Кронштейн | 1 |
| 42 | J901020 | Болт | 4 |
| 43 | A590110 | Плоская шайба | 4 |
| 44 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
