Рама — HITACHI KH300

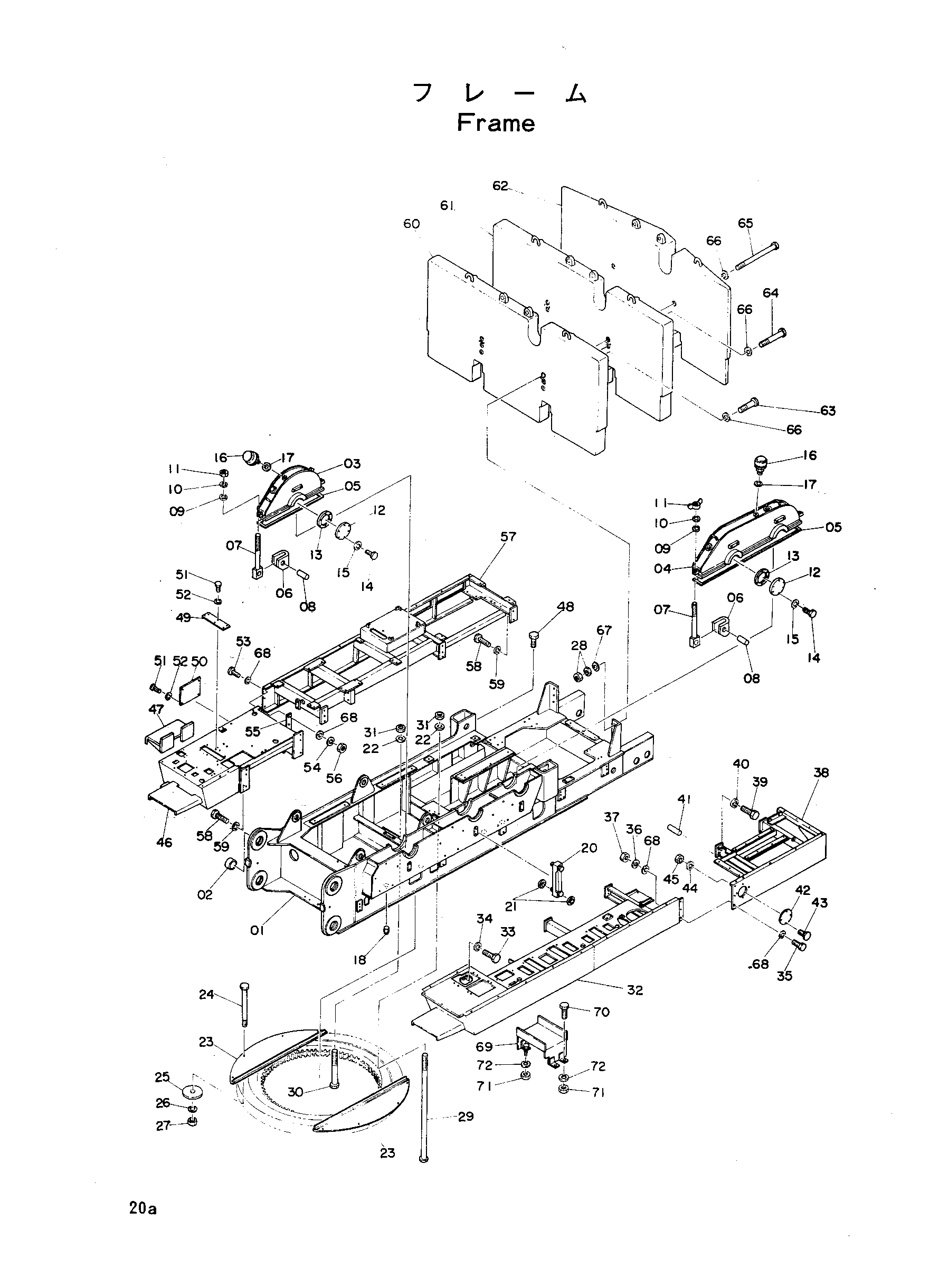

Заводская схема «Рама» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000232	Рама основной	1
02	4112993	Втулка	2
03	6000695	Корпус шестерня	1
04	6000891	Корпус шестерня	1
05	4023684	Уплотнение ремень	1
06	Z42813		8
07	9701487	Шток	12
08	Z42814	Палец	12
09	A590112	Шайба	12
10	A590912	Пружинная шайба	12
11	M501210	Гайка	12
12	4023685	Крышка	3
13	4023686	Манжета	3
14	M111020	Болт	18
15	A590910	Пружинная шайба	18
16	Z989058	Сапун	2
17	D912218	Манжета	2
18	J75210	Пробка масляный	4
20	9710874	Указатель уровня	2
21	Z449558	Уплотнительная шайба	8
22	4114410	Шайба	18
23	8019586	Крышка	2
24	4012494	Болт	8
25	4023683	Шайба	8
26	A590912	Пружинная шайба	8
27	M561210	Гайка	8
28	M502419	Гайка	12
29	4126411	Болт	6
30	4126410	Болт	12
31	M513629	Гайка	18
32	6002919	Платформа клапан	1
33	M121640	Болт	9
34	A590916	Пружинная шайба	9
35	M111232	Болт	3
36	A590912	Пружинная шайба	3
37	M501210	Гайка	3
38	6002233	Платформа сплиттер	1
39	M121640	Болт	12
40	A590916	Пружинная шайба	12
41	J401640	Довел	2
42	4023706	Крышка	1
43	M111020	Болт	4
44	A590910	Пружинная шайба	4
45	M501008	Гайка	4
46	6001012	Платформа кабина	1
47	8005065	Ступень	1
48	4048226	Болт	4
49	4035105	Крышка	1
50	4035106	Крышка	1
51	M200613	Болт	10
52	A590906	Пружинная шайба	10
53	M111232	Болт	3
54	A590912	Пружинная шайба	3
55	4035107	Регулировочная шайба	1
56	M501210	Гайка	3
57	6001015	Платформа бак	1
58	M121640	Болт	14
59	A590916	Пружинная шайба	14
60	6001610	Противовес	1
61	6001611	Противовес	1
62	6002891	Груз	1
63	4128386	Болт295	2
64	4128387	Болт535	2
65	9715261	Болт	2
66	Z411746	Шайба	6
67	A590124	Шайба	6
68	Z449490	Шайба	12
69	7006627	Крышка клапан	1
70	M200818	Болт	2
71	M500807	Гайка	4
72	A590908	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
