Тормоз рычаг основной подъёмный механизм (1) — HITACHI KH300

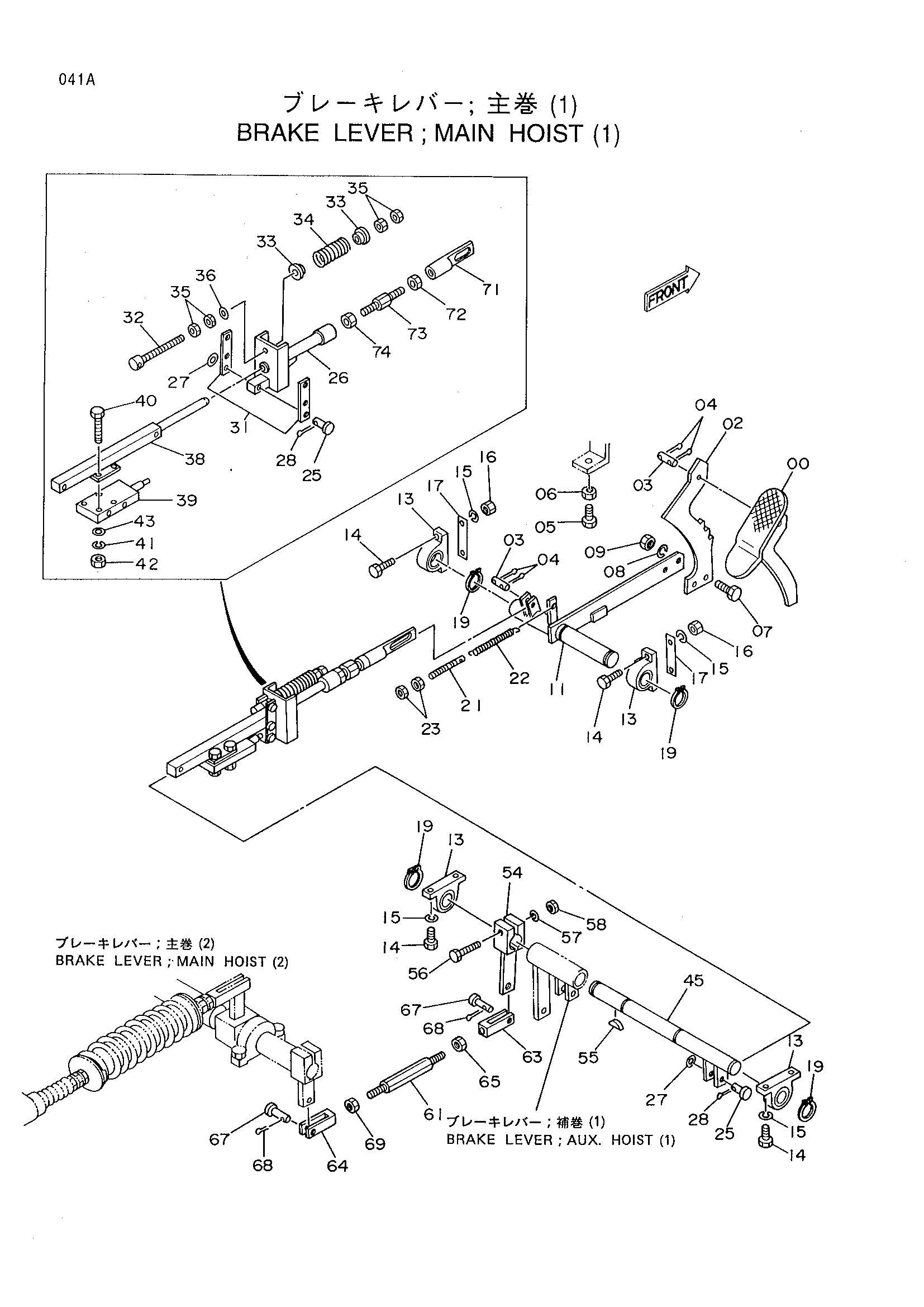

Заводская схема «Тормоз рычаг основной подъёмный механизм (1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8030875	Накладка	1
02	4155723	Педаль	1
03	A751444	Палец	2
04	A764020	Шплинт	4
05	M261050	Болт	1
06	J950010	Гайка	1
07	J901435	Болт	2
08	A590914	Пружинная шайба	2
09	J950014	Гайка	2
11	8030874	Рычаг	1
13	942014	Блок	4
14	J901245	Болт	8
15	A590912	Пружинная шайба	8
16	J950012	Гайка	4
17	441273	Регулировочная шайба	2
19	929231	Кольцо	4
21	4140813	Шток	1
22	41564	Пружина растяжения	1
23	J950010	Гайка	2
25	4156607	Палец	4
26	8032411	Кронштейн	1
27	A590112	Шайба	4
28	A764025	Шплинт	4
31	9707937	Тяга	1
32	4142247	Шток	1
33	4070125	Сиденье	2
34	4070130	Пружина	1
35	J950012	Гайка	4
36	A590112	Шайба	1
38	8035851	Шток	1
39	4211323	Пилотный клапан	1
40	J900860	Болт	4
41	A590908	Пружинная шайба	4
42	M500807	Гайка	4
43	A590108	Шайба	4
45	8035852	Мост	1
54	9720765	Рычаг	1
55	41504	Шпонка воодруфф	1
56	J901065	Болт	1
57	A590910	Пружинная шайба	1
58	J950010	Гайка	1
61	4190390	Шток	1
63	4137317	Концевой вилка	1
64	4137329	Концевой вилка	1
65	J950014	Гайка	1
67	A741436	Палец	2
68	A764025	Шплинт	2
69	J955014	Гайка L	1
71	4172519	Концевой вилка	1
72	J957014	Гайка L	1
73	4190394	Шток	1
74	J953020	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
