Стрела ограничитель подъёма предотвращение устройство — HITACHI KH300

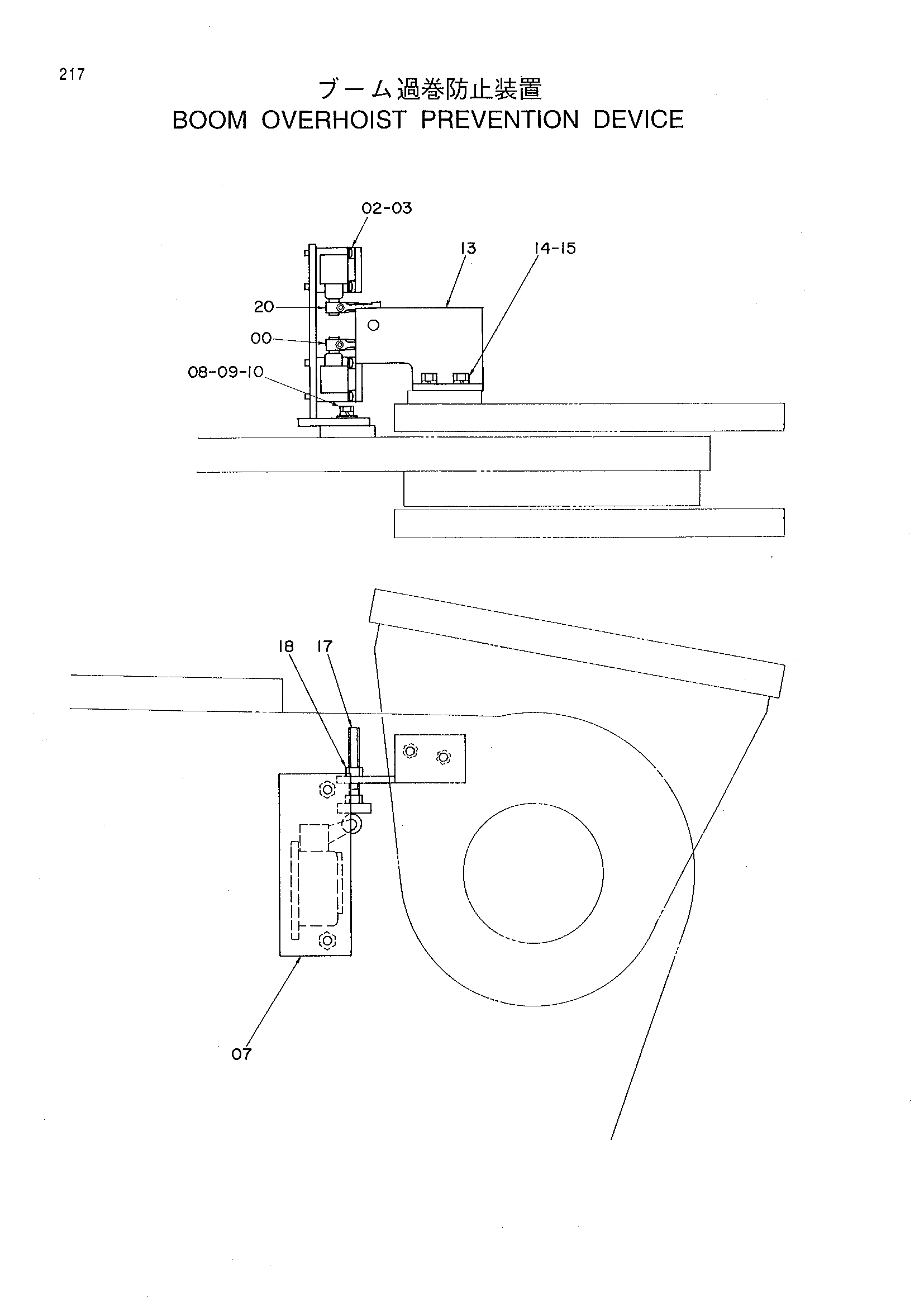

Заводская схема «Стрела ограничитель подъёма предотвращение устройство» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9151962 | Стрела ограничитель | 1 | |
| 00 | 4370666 | Выключатель концевой | 1 |
| 02 | M430540 | Винт | 8 |
| 03 | A590905 | Пружинная шайба | 8 |
| 07 | 8045949 | Кронштейн | 1 |
| 08 | J900814 | Болт | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 10 | A590108 | Шайба | 2 |
| 13 | 4247618 | Кронштейн | 1 |
| 14 | J901020 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 17 | 9722256 | Ответная планка | 1 |
| 18 | J950010 | Гайка | 1 |
| 20 | 4334700 | Выключатель концевой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
