Боковой рама — HITACHI KH300

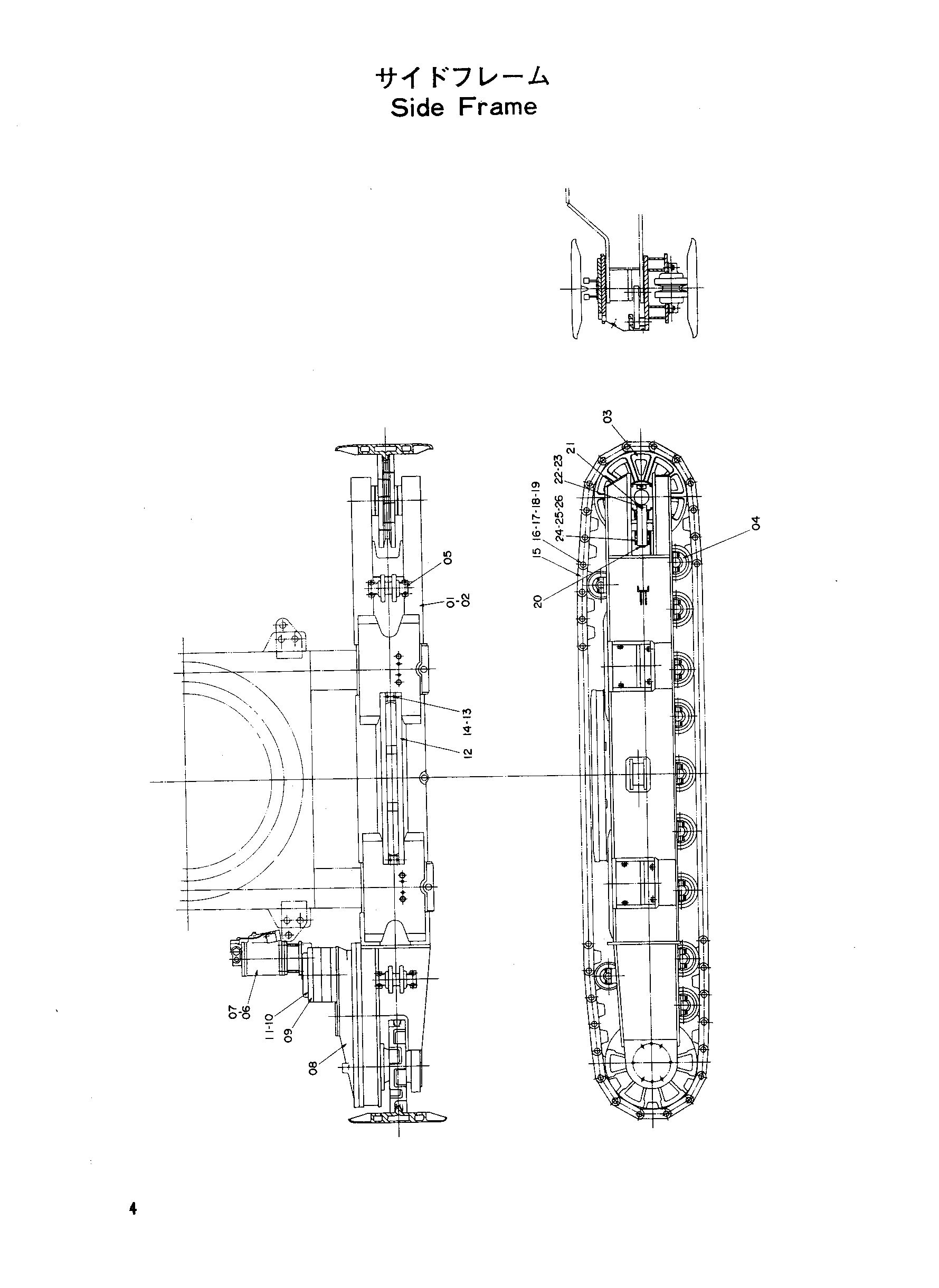

Заводская схема «Боковой рама» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6002440 | Рама боковой(правый) | 1 |
| 02 | 6002441 | Рама боковой(левый) | 1 |
| 03 | 9018588 | Тумблер таке UP | 2 |
| 04 | 9007555 | Каток нижний | 18 |
| 05 | 9026064 | Каток верхний | 4 |
| 06 | 4071912 | Гидромотор плунжер | 1 |
| 07 | 4071913 | Гидромотор плунжер | 1 |
| 08 | 9017903 | Ходовой D | 1 |
| 09 | 9018587 | Миссион | 2 |
| 10 | 4062614 | Установочный штифт | 4 |
| 11 | M352409 | 20 | |
| 12 | 8010598 | Направляющая башмак | 2 |
| 13 | M111640 | Болт | 8 |
| 14 | A590916 | Пружинная шайба | 8 |
| 15 | 1002744 | Башмак 915 | 108 |
| 16 | 4040891 | Палец соединение | 216 |
| 17 | A590912 | Пружинная шайба | 216 |
| 18 | M501210 | Гайка | 216 |
| 19 | M111245 | Болт | 216 |
| 20 | 4072167 | Шток | 4 |
| 21 | 4072168 | Кронштейн | 4 |
| 22 | M111636 | Болт | 4 |
| 23 | A590916 | Пружинная шайба | 4 |
| 24 | 4078058 | Регулировочная шайба | 8 |
| 25 | 4078059 | Регулировочная шайба | 32 |
| 26 | 4078060 | Регулировочная шайба | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
