Барабан блокировка (третий) — HITACHI KH300

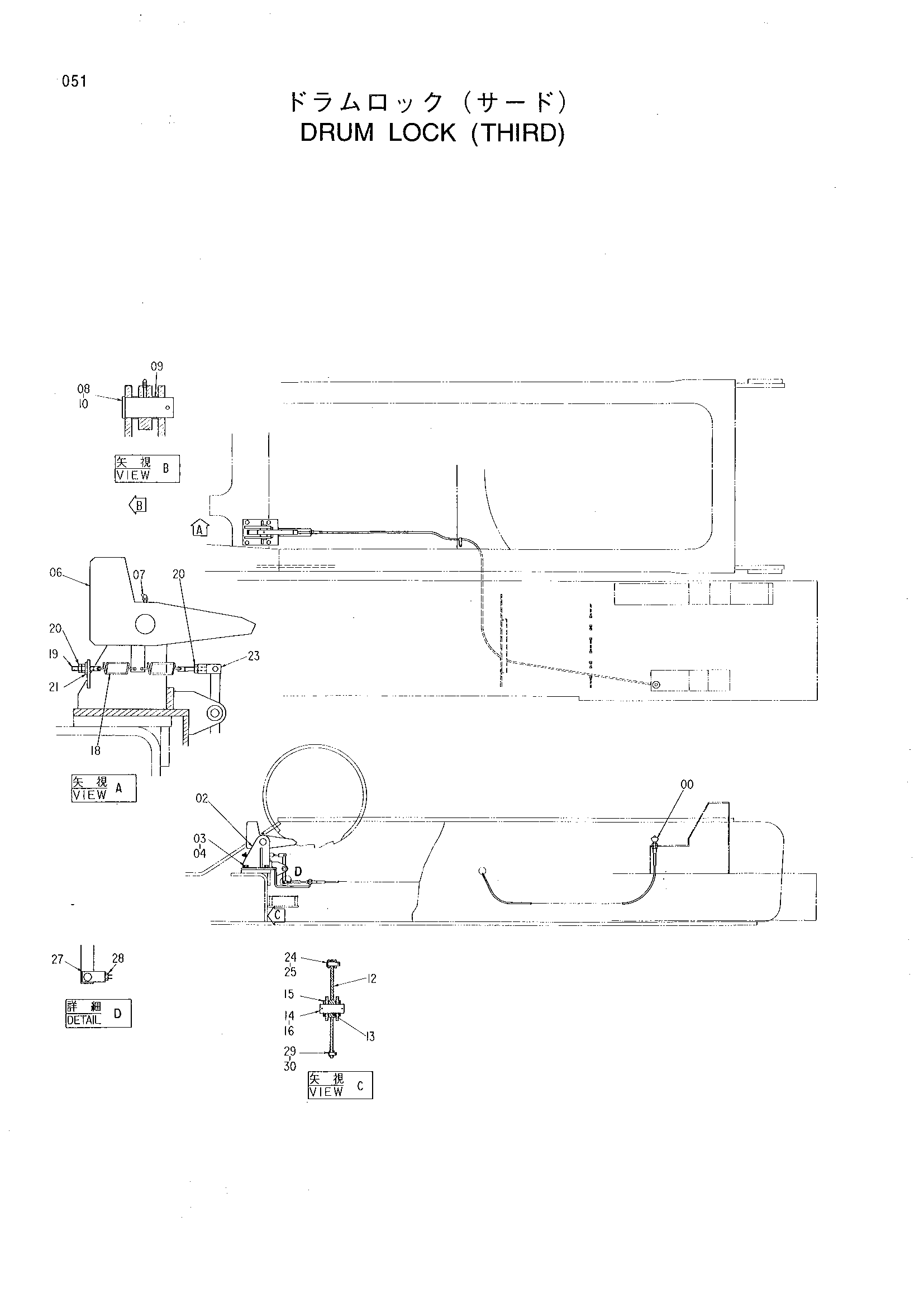

Заводская схема «Барабан блокировка (третий)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4227729 | Трос управления | 1 |
| 02 | 8042783 | Кронштейн | 1 |
| 03 | J901640 | Болт | 4 |
| 04 | A590916 | Пружинная шайба | 4 |
| 06 | 8042784 | Зуб | 1 |
| 07 | J75581 | Пресс-маслёнка | 1 |
| 08 | 4041716 | Палец | 1 |
| 09 | 4162424 | Проставка | 2 |
| 10 | A768071 | Шплинт | 1 |
| 12 | 9730843 | Рычаг | 1 |
| 13 | 4075781 | Втулка | 1 |
| 14 | 4227730 | Палец | 1 |
| 15 | A590120 | Плоская шайба | 2 |
| 16 | A764028 | Шплинт | 2 |
| 18 | 443270 | Пружина растяжения | 2 |
| 19 | 4190402 | Шток | 2 |
| 20 | J950010 | Гайка | 3 |
| 21 | 4190410 | Сиденье | 1 |
| 23 | 4137310 | Концевой вилка(правый) | 1 |
| 24 | A741026 | Палец | 1 |
| 25 | A763016 | Шплинт | 1 |
| 27 | M980624 | Концевой вилка | 1 |
| 28 | M500605 | Гайка | 1 |
| 29 | A740616 | Палец | 1 |
| 30 | A761610 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
