Барабан блокировка — HITACHI KH300

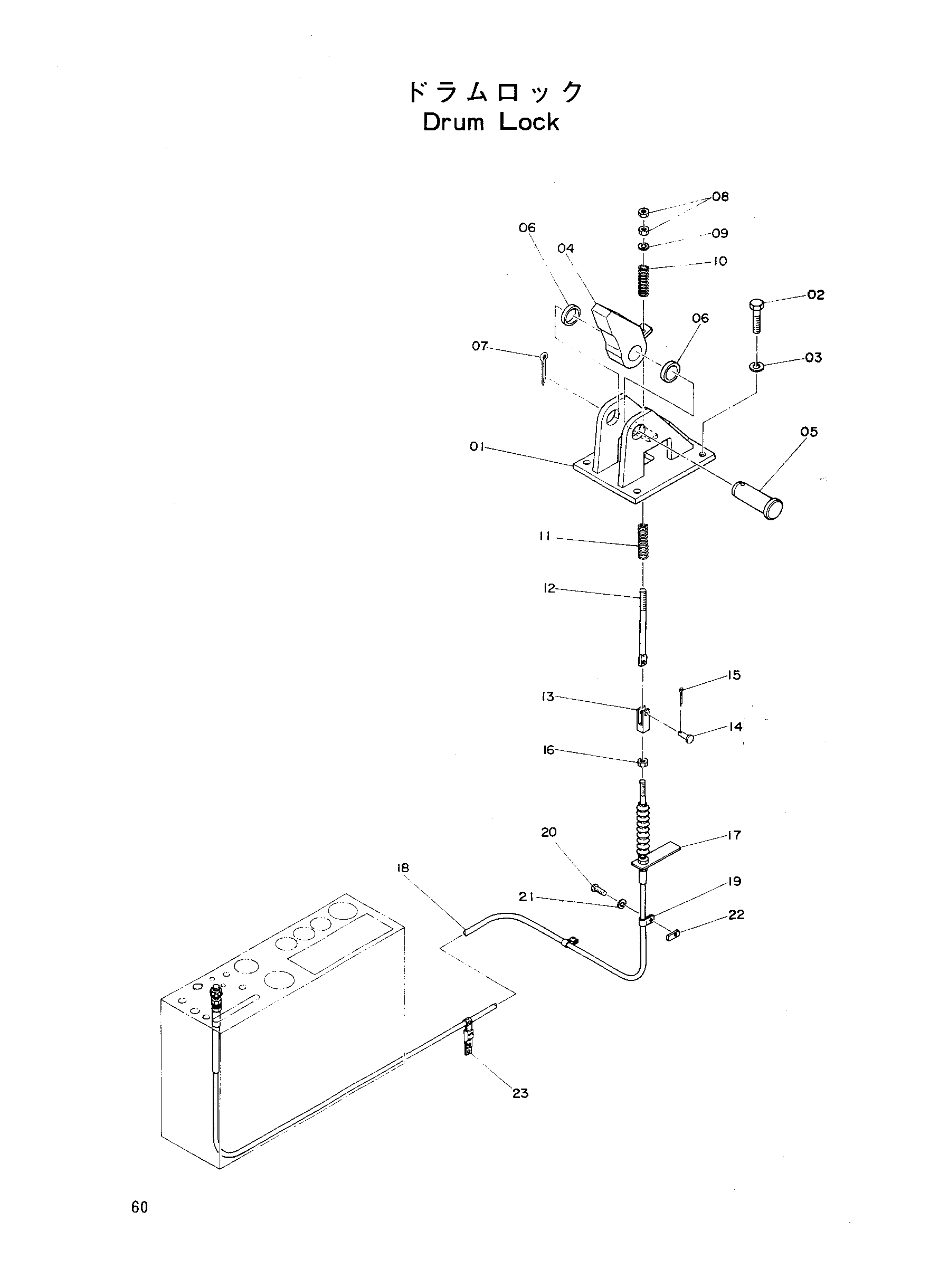

Заводская схема «Барабан блокировка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8003635 | Кронштейн | 1 |
| 02 | M111645 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | 9702850 | Наил | 1 |
| 05 | Z444411 | Палец | 1 |
| 06 | 4026412 | Проставка | 2 |
| 07 | A768063 | Шплинт | 1 |
| 08 | M501008 | Гайка | 2 |
| 09 | A590110 | Шайба | 1 |
| 10 | Z451 | Пружина | 1 |
| 11 | Z412967 | Пружина | 1 |
| 12 | 4003756 | Шток | 1 |
| 13 | 4005475 | Концевой вилка | 1 |
| 14 | 4002679 | Палец | 1 |
| 15 | A763018 | Шплинт | 1 |
| 16 | M500605 | Гайка | 1 |
| 17 | 4032676 | Кронштейн | 1 |
| 18 | 4058259 | Трос управления | 1 |
| 19 | Z967773 | Хомут | 3 |
| 20 | M430610 | Винт | 3 |
| 21 | A590906 | Пружинная шайба | 3 |
| 22 | Z499932 | Седло винта | 3 |
| 23 | 4055312 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
