Таглине трубопроводы — HITACHI KH300

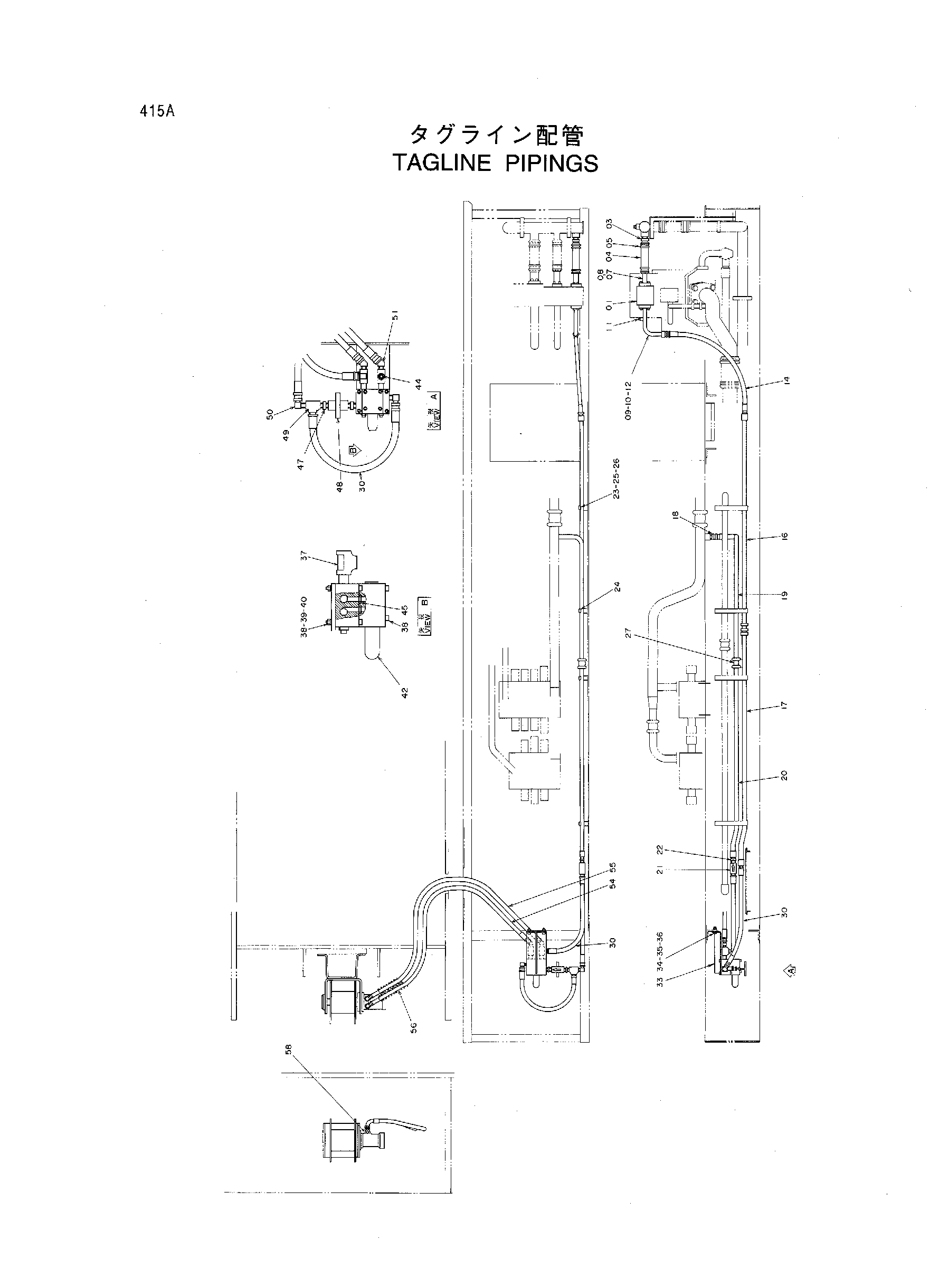

Заводская схема «Таглине трубопроводы» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4188831	Шестерённый насос	1
01	4283789	Шестерённый насос	1
03	9725543	Трубка	1
04	4084123	Резиновый шланг	1
05	4011675	Хомут шланга	4
07	9725542	Трубка	1
08	A811035	Уплотнительное кольцо	1
09	9725541	Трубка	1
10	A811030	Уплотнительное кольцо	1
11	94-2023 замена: 447483	Пробка	1
11	447483	Пробка	1
12	M341036	Болт с внутренним шестигранником	8
14	4160682	Шланг	1
16	9725551	Трубка	1
17	9725552	Трубка	1
18	94-1304	Адаптер	1
19	9725550	Трубка	1
20	9725553	Трубка	1
21	4163092	Обратный клапан	1
22	94-1703	Адаптер	1
23	4053595	Хомут трубки	1
24	4053596	Хомут трубки	3
25	J901255 замена: J011255	Болт	4
25	J011255	Болт с шайбой	4
26	A590912	Пружинная шайба	4
27	4073889	Муфта	1
30	4055325	Шланг	3
33	9725556	Кронштейн	1
34	J901230 замена: J011230	Болт	2
34	J011230	Болт с шайбой	2
35	A590912	Пружинная шайба	2
36	J950012	Гайка	2
37	8011619	Коллектор	1
38	M340871	Болт с внутренним шестигранником	8
39	A590908	Пружинная шайба	4
40	M500807	Гайка	4
42	4146469	Предохранительный клапан	1
45	4509180	Уплотнительное кольцо	2
44	94-2024	Пробка	3
47	94-1703	Адаптер	2
48	4023814	Клапан	1
49	94-0662	Тройник	1
50	94-1403	Угловой штуцер	3
51	94-1503	Угловой штуцер	2
54	4190213 замена: 4284252	Шланг	1
54	4284252	Шланг	1
55	4190214 замена: 4284263	Шланг	1
55	4284263	Шланг	1
56	4078200	Защита шланга	2
58	94-1303	Адаптер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
