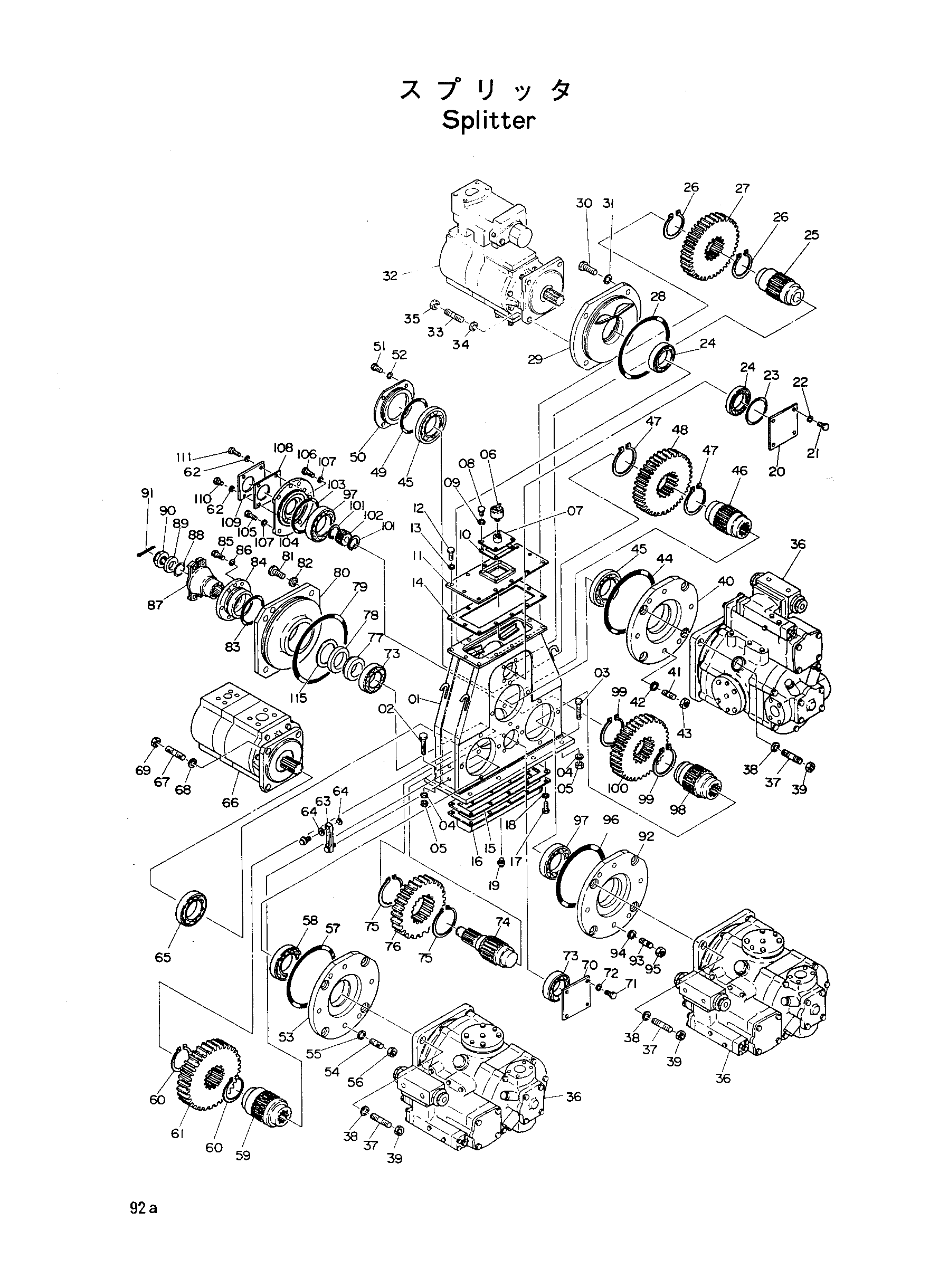

Сплиттер — HITACHI KH300

Заводская схема «Сплиттер» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6001008	Короб	1
02	4023586	Болт реамер	2
03	M111863	Болт	6
04	A590918	Пружинная шайба	8
05	M511815	Гайка	8
06	4010286	Сапун	1
07	9703932	Крышка	1
08	M111014	Болт	4
09	A590910	Пружинная шайба	4
10	4004390	Манжета	1
11	9702191	Крышка	1
12	M111025	Болт	12
13	A590910	Пружинная шайба	12
14	4023582	Манжета	1
15	4034778	Манжета	1
16	8003885	Поддон масляный	1
17	M111025	Болт	10
18	A590910	Пружинная шайба	10
19	Z960339	Фильтр	1
20	4023583	Крышка	1
21	M111022	Болт	4
22	A590910	Пружинная шайба	4
23	A810090	Уплотнительное кольцо	1
24	Z962773	Подшипник шарик	2
25	3002856	Вал	1
26	4023589	Стопорное кольцо	2
27	3002855	Шестерня	1
28	A810210	Уплотнительное кольцо	1
29	8003886	Бобышка	1
30	M111845	Болт	4
31	A590918	Пружинная шайба	4
32	4039308	Насос плунжер	1
33	M411228	Болт шпилька	4
34	A590912	Пружинная шайба	4
35	M501210	Гайка	4
36	4021522	Насос плунжер	3
37	4023597	Болт шпилька	12
38	A590918	Пружинная шайба	12
39	M511815	Гайка	12
40	3002956	Бобышка	1
41	M401840	Болт шпилька	4
42	A590918	Пружинная шайба	4
43	M511815	Гайка	4
44	A810210	Уплотнительное кольцо	1
45	4023596	Подшипник шарик	2
46	3002857	Вал	1
47	4023598	Стопорное кольцо	2
48	3002859	Шестерня	1
49	A810105	Уплотнительное кольцо	1
50	4023588	Крышка	1
51	M111022	Болт	4
52	A590910	Пружинная шайба	4
53	3002956	Бобышка	1
54	M401840	Болт шпилька	4
55	A590918	Пружинная шайба	4
56	M511815	Гайка	4
57	A810210	Уплотнительное кольцо	1
58	4023596	Подшипник шарик	1
59	2013016	Вал	1
60	Z942480	Стопорное кольцо	2
61	3002860	Шестерня	1
62	A590908	Пружинная шайба	4
63	4059809	Указатель уровня	1
64	Z449558	Уплотнительная шайба	4
65	Z966117	Подшипник шарик	1
66	4100851	Шестерённый насос	1
67	M401432	Болт шпилька	4
68	A590914	Пружинная шайба	4
69	M501411	Гайка	4
70	4023587	Крышка	1
71	M111022	Болт	4
72	A590910	Пружинная шайба	4
73	4023590	Подшипник шарик	2
74	2001868	Вал	1
75	4023589	Стопорное кольцо	2
76	3003840	Шестерня	1
77	4023591	Проставка	1
78	Z940054	Масляное уплотнение	1
79	A810230	Уплотнительное кольцо	1
80	3004534	Бобышка	1
81	M111840	Болт	4
82	A590918	Пружинная шайба	4
83	A810095	Уплотнительное кольцо	1
84	3025662	Фиксатор	1
85	M111028	Болт	6
86	A590910	Пружинная шайба	6
87	4023592	Вилка	1
88	4023593	Уплотнительное кольцо	1
89	4023594	Шайба	1
90	M543018	Корончатая гайка	1
91	A766063	Шплинт	1
92	3002956	Бобышка	1
93	M401840	Болт шпилька	4
94	A590918	Пружинная шайба	4
95	M511815	Гайка	4
96	A810210	Уплотнительное кольцо	1
97	4023596	Подшипник шарик	2
98	3002854	Вал	1
99	4023598	Стопорное кольцо	2
100	3002859	Шестерня	1
101	Z991859	Стопорное кольцо	2
102	3002853	Муфта	1
103	A810105	Уплотнительное кольцо	1
104	3002955	Крышка	1
105	M111028	Болт	4
106	M111025	Болт	1
107	A590910	Пружинная шайба	5
108	4023585	Манжета	1
109	4023584	Крышка	1
110	M200820	Болт	2
111	M200828	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
