Башенный ограничитель подъёма предотвращение устройство — HITACHI KH300

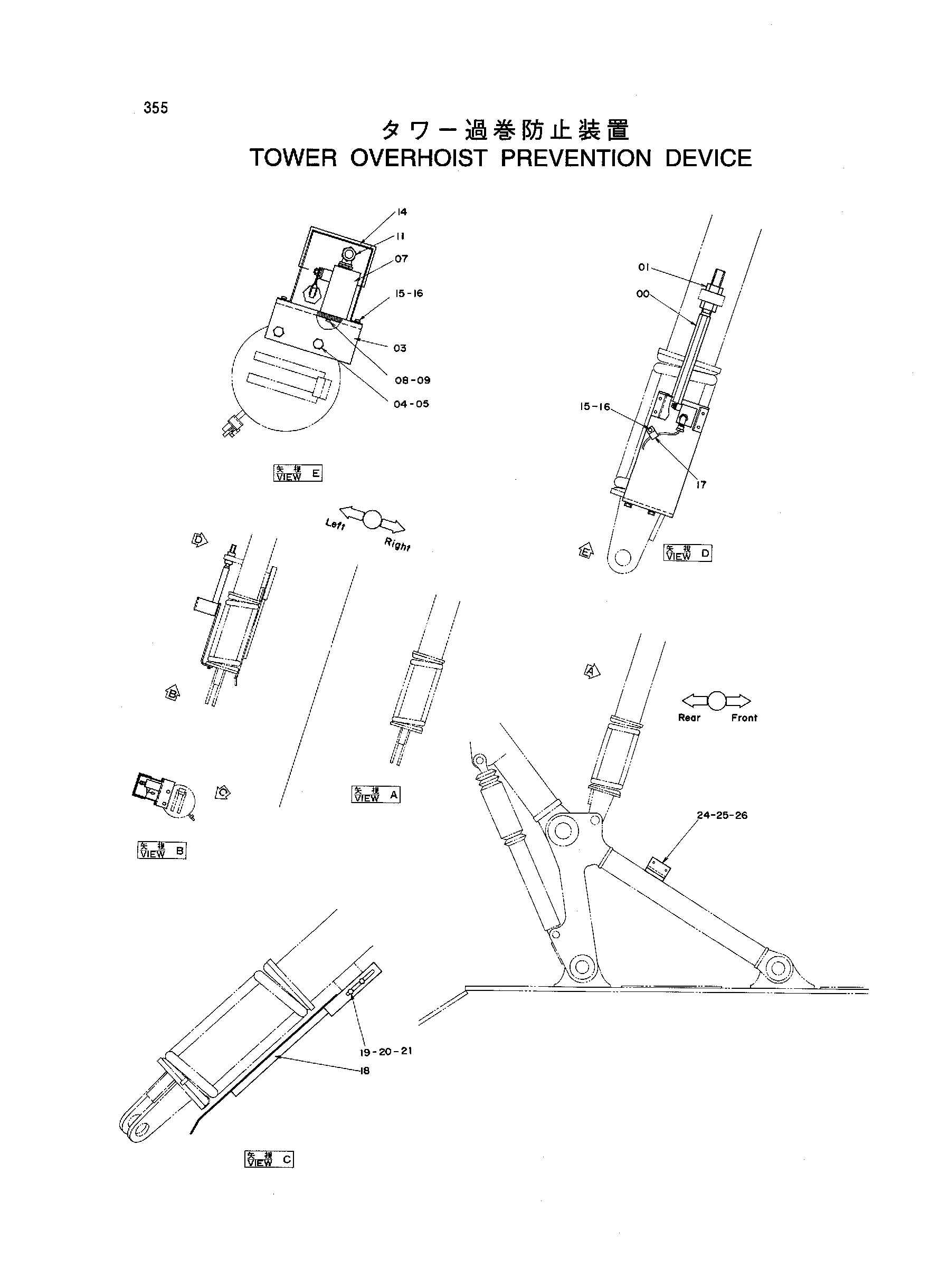

Заводская схема «Башенный ограничитель подъёма предотвращение устройство» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4198554 | Шток | 1 |
| 01 | J953030 | Гайка | 2 |
| 03 | 4172251 | Кронштейн | 1 |
| 04 | J901228 | Болт | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 07 | 951614 | Выключатель микро | 1 |
| 08 | M430516 | Винт | 2 |
| 09 | A590905 | Пружинная шайба | 2 |
| 11 | 4012936 | Разъём | 1 |
| 14 | 9722655 | Крышка | 1 |
| 15 | M430613 | Винт | 5 |
| 16 | A590906 | Пружинная шайба | 5 |
| 17 | 4000855 | Зажим трубка | 1 |
| 18 | 9722101 | Индикатор | 1 |
| 19 | J901018 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | A590110 | Шайба | 2 |
| 24 | 4202023 | Кронштейн | 4 |
| 25 | J901025 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
