Ход трубопроводы (1-1) — HITACHI KH300

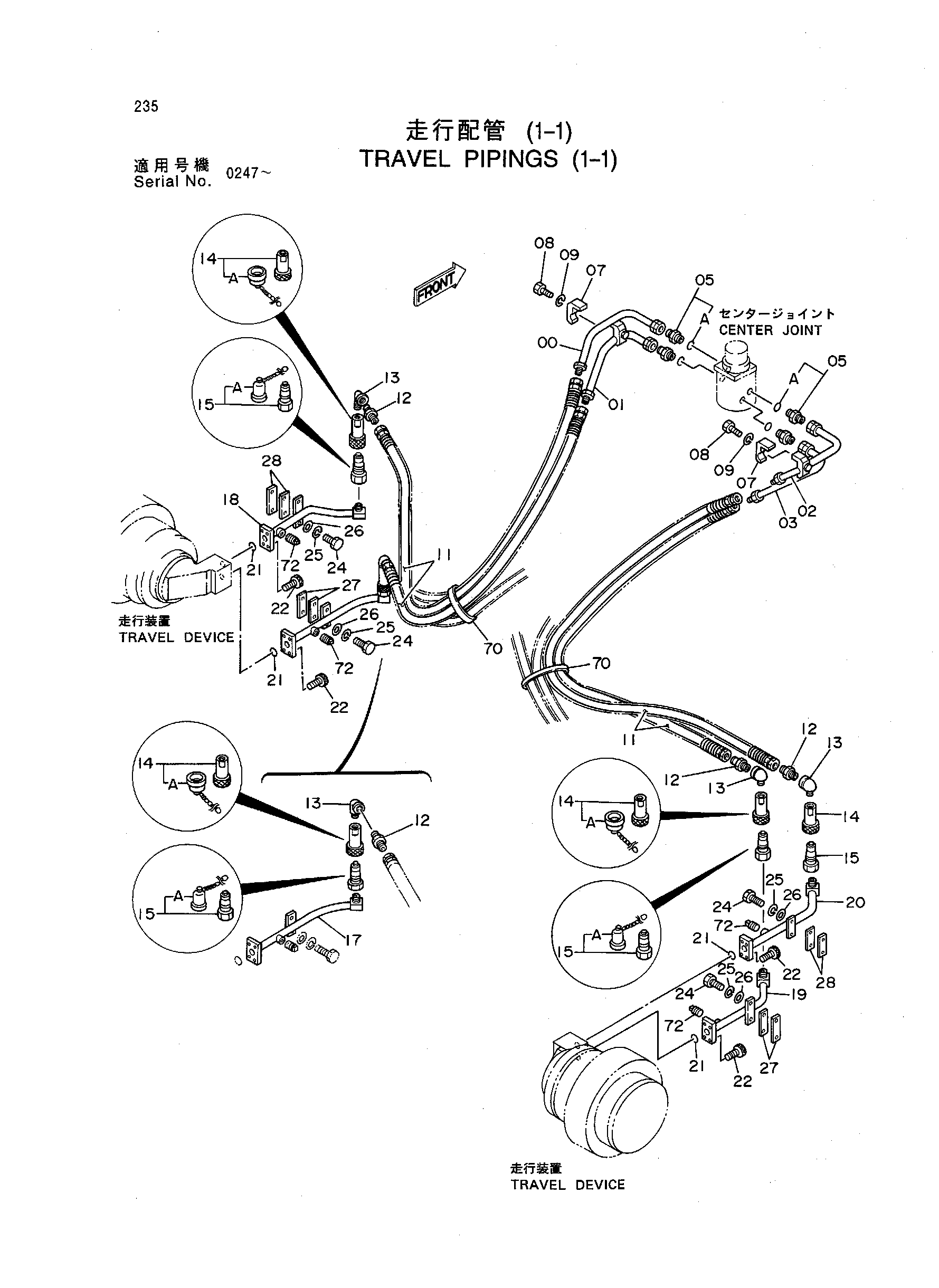

Заводская схема «Ход трубопроводы (1-1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8044288 | Трубка | 1 |
| 01 | 8044289 | Трубка | 1 |
| 02 | 8044290 | Трубка | 1 |
| 03 | 8044291 | Трубка | 1 |
| 05 | 4139973 | Адаптер | 4 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4053598 | Хомут трубки | 4 |
| 08 | J901260 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 11 | 4236785 | Шланг | 4 |
| 12 | 4239900 | Адаптер | 4 |
| 13 | 94-0635 | Угловой штуцер | 4 |
| 14 | 4141056 | Самоуплотняющееся соединение | 4 |
| 14A | 4141798 | Пылезащитный колпачок | 1 |
| 15 | 4141057 | Самоуплотняющееся соединение | 4 |
| 15A | 4141799 | Пылезащитный колпачок | 1 |
| 17 | 8044379 | Трубка | 1 |
| 18 | 8044380 | Трубка | 1 |
| 19 | 8044381 | Трубка | 1 |
| 20 | 8044382 | Трубка | 1 |
| 21 | A811035 | Уплотнительное кольцо | 4 |
| 22 | M341236 | Болт с внутренним шестигранником | 16 |
| 24 | J901235 | Болт | 8 |
| 25 | A590912 | Пружинная шайба | 8 |
| 26 | A590112 | Плоская шайба | 8 |
| 27 | 4239139 | Регулировочная шайба | 8 |
| 28 | 4236684 | Регулировочная шайба | 8 |
| 70 | 4077322 | Лента | 6 |
| 72 | 94-2023 замена: 447483 | Пробка | 4 |
| 72 | 447483 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
