Аутоматик тормоз трубопроводы (аукс-друм) — HITACHI KH300

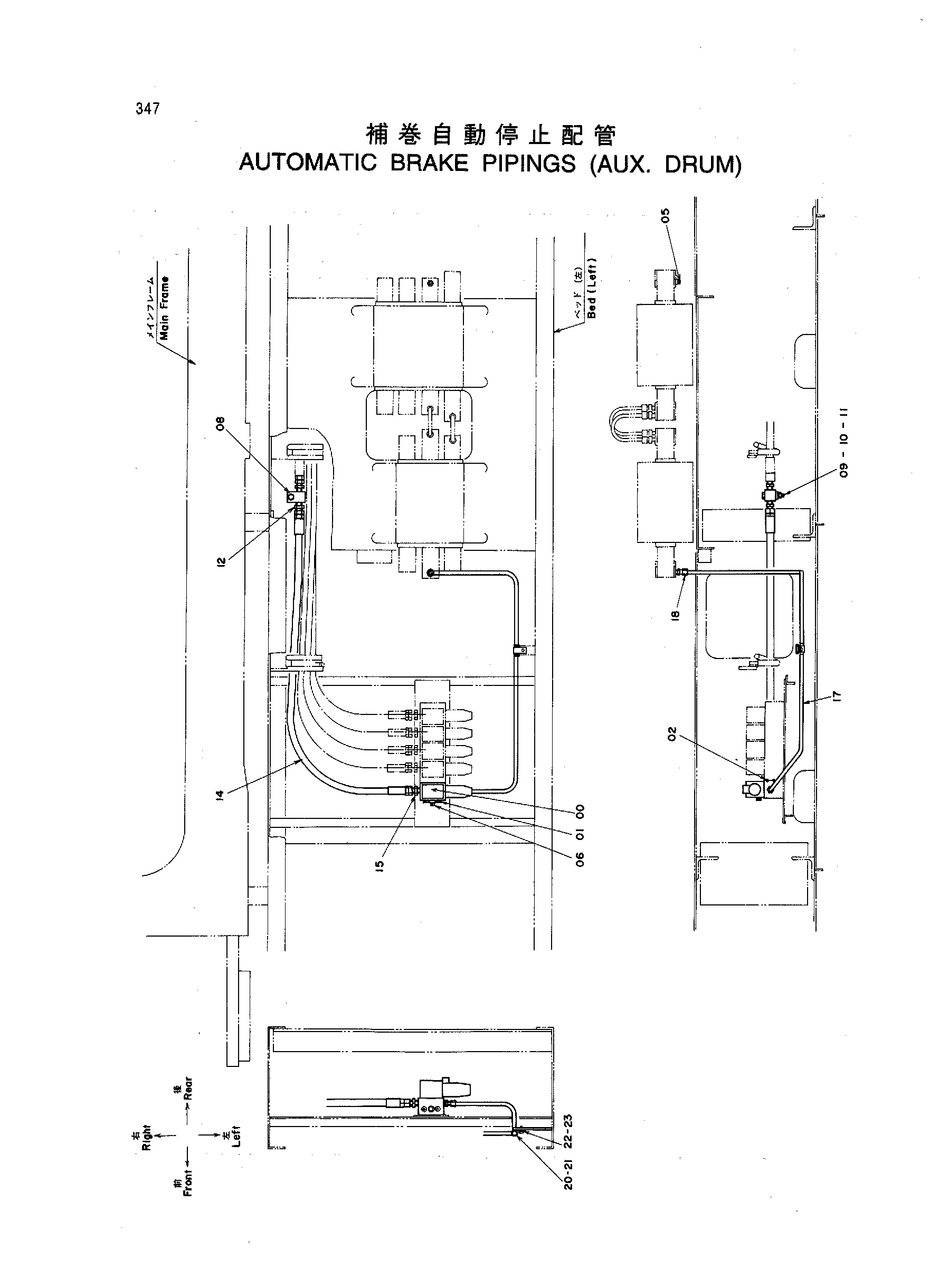

Заводская схема «Аутоматик тормоз трубопроводы (аукс-друм)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4155364 | Клапан SOL. | 1 |
| 01 | M340865 | Болт с внутренним шестигранником | 2 |
| 02 | 984338 | Уплотнительное кольцо | 1 |
| 05 | 94-2022 | Пробка | 1 |
| 06 | 94-2023 | Пробка | 1 |
| 08 | 4171636 | Разъём | 1 |
| 09 | J901055 | Болт | 1 |
| 10 | J950010 | Гайка | 1 |
| 11 | A590910 | Пружинная шайба | 1 |
| 12 | 94-1302 | Адаптер | 2 |
| 14 | 4124813 | Нейлоновый шланг | 1 |
| 15 | 4144089 | Адаптер | 1 |
| 17 | 4170579 | Трубка | 1 |
| 18 | 4130170 | Штуцер трубки | 2 |
| 20 | 4000858 | Зажим трубка | 1 |
| 21 | 929040 | Пластина | 1 |
| 22 | M430610 | Винт | 1 |
| 23 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
