Нижняя защита — HITACHI KH300

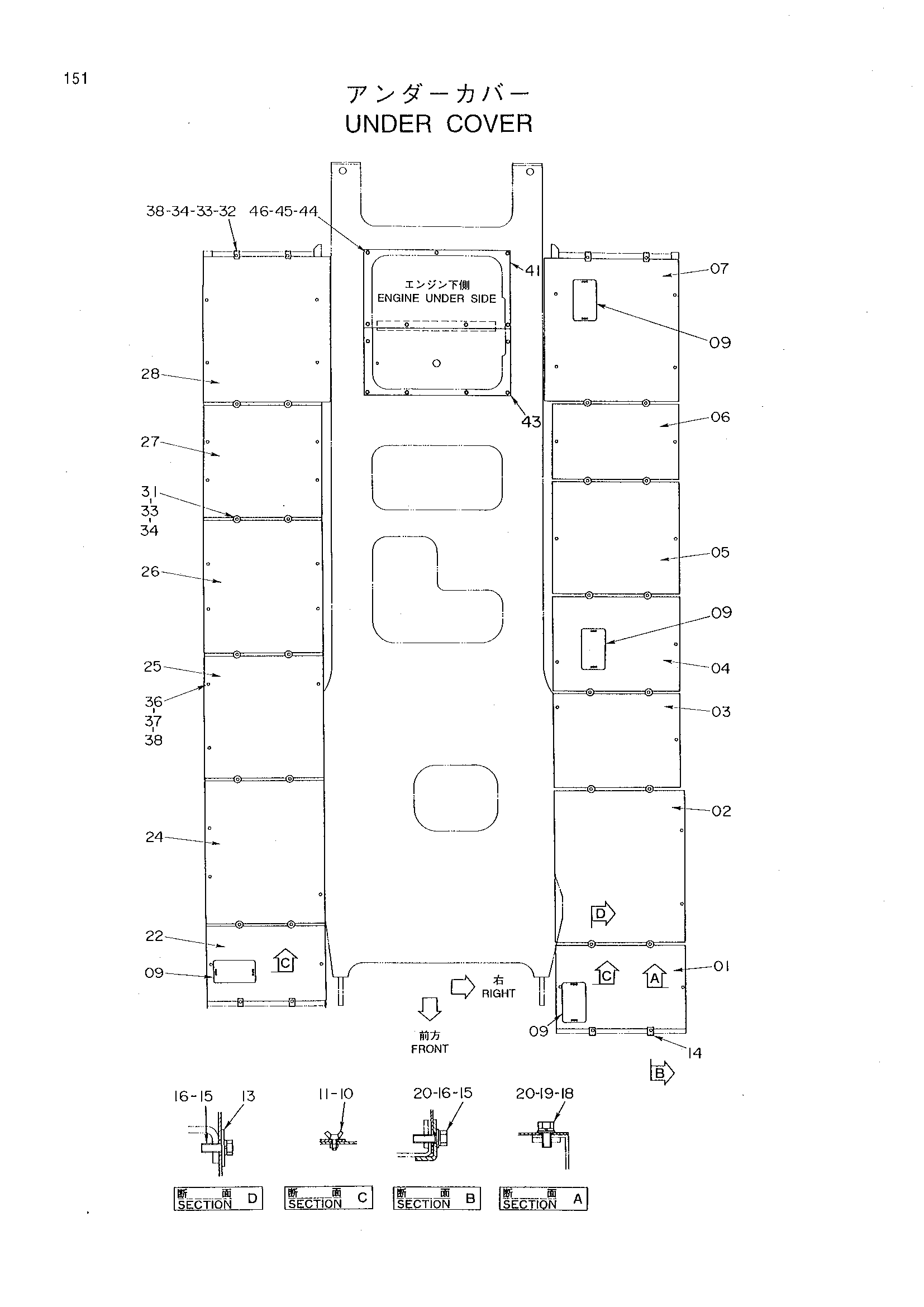

Заводская схема «Нижняя защита» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9727532 | Крышка | 1 |
| 02 | 4190179 | Крышка | 1 |
| 03 | 4190180 | Крышка | 1 |
| 04 | 9727533 | Крышка | 1 |
| 05 | 9743899 | Крышка | 1 |
| 06 | 9743898 | Крышка | 1 |
| 07 | 9743900 | Крышка | 1 |
| 09 | 4201569 | Крышка | 4 |
| 10 | 4179508 | Болт винг | 8 |
| 11 | A590906 | Пружинная шайба | 8 |
| 13 | 4199105 | Пластина | 12 |
| 14 | 9725642 | Сиденье | 4 |
| 15 | J901235 | Болт | 16 |
| 16 | A590912 | Пружинная шайба | 16 |
| 18 | J901225 | Болт | 16 |
| 19 | A590912 | Пружинная шайба | 16 |
| 20 | A590112 | Плоская шайба | 20 |
| 22 | 9727783 | Крышка | 1 |
| 24 | 4190565 | Крышка | 1 |
| 25 | 4190566 | Крышка | 1 |
| 26 | 4190567 | Крышка | 1 |
| 27 | 4190568 | Крышка | 1 |
| 28 | 4197874 | Крышка | 1 |
| 31 | 4199105 | Пластина | 10 |
| 32 | 9725642 | Сиденье | 4 |
| 33 | J901235 | Болт | 14 |
| 34 | A590912 | Пружинная шайба | 14 |
| 36 | J901225 | Болт | 20 |
| 37 | A590912 | Пружинная шайба | 20 |
| 38 | A590112 | Плоская шайба | 24 |
| 41 | 4279097 | Крышка | 1 |
| 43 | 9743764 | Крышка | 1 |
| 44 | J901225 | Болт | 13 |
| 45 | A590912 | Пружинная шайба | 13 |
| 46 | A590112 | Плоская шайба | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
