Крышка (левый: передний) — HITACHI KH300

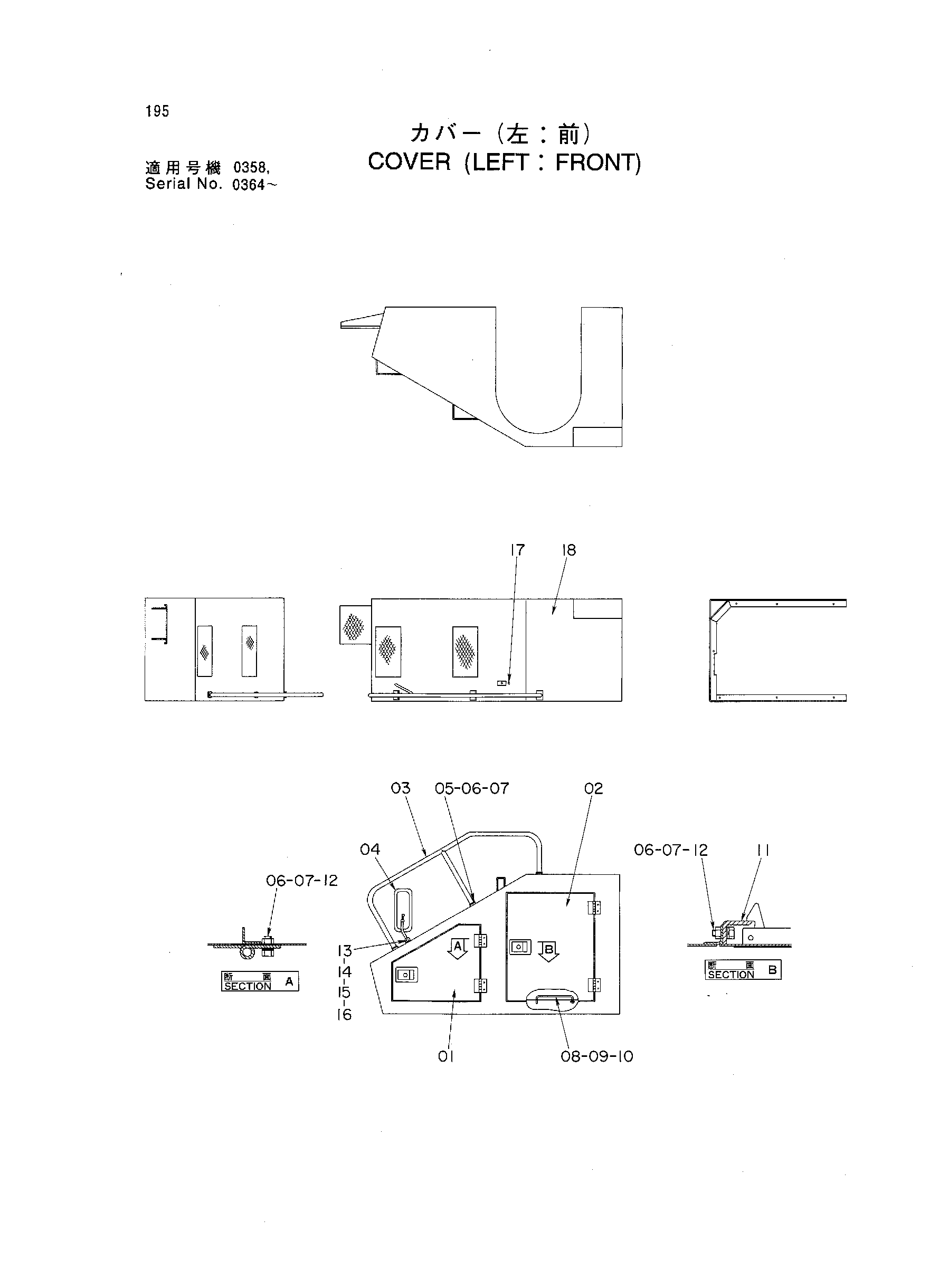

Заводская схема «Крышка (левый: передний)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9138355 | Крышка | 1 | |
| 01 | 7026320 | Крышка | 1 |
| 02 | 7026318 | Крышка | 1 |
| 03 | 8054916 | Поручень | 1 |
| 04 | 4303687 | Зеркало | 1 |
| 05 | J901020 | Болт | 6 |
| 06 | A590910 | Пружинная шайба | 18 |
| 07 | A590110 | Плоская шайба | 10 |
| 08 | 4140948 | Стойка | 2 |
| 09 | A590108 | Плоская шайба | 2 |
| 10 | A762013 | Шплинт | 2 |
| 11 | 4303688 | Кронштейн | 2 |
| 12 | J901025 | Болт | 12 |
| 13 | J900610 | Болт | 4 |
| 14 | A590906 | Пружинная шайба | 4 |
| 15 | A590106 | Плоская шайба | 4 |
| 16 | 4304529 | Кронштейн | 2 |
| 17 | 4308383 | Резиновая втулка | 1 |
| 18 | 6014772 | Крышка LF | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
