Третий барабан трубопроводы — HITACHI KH300

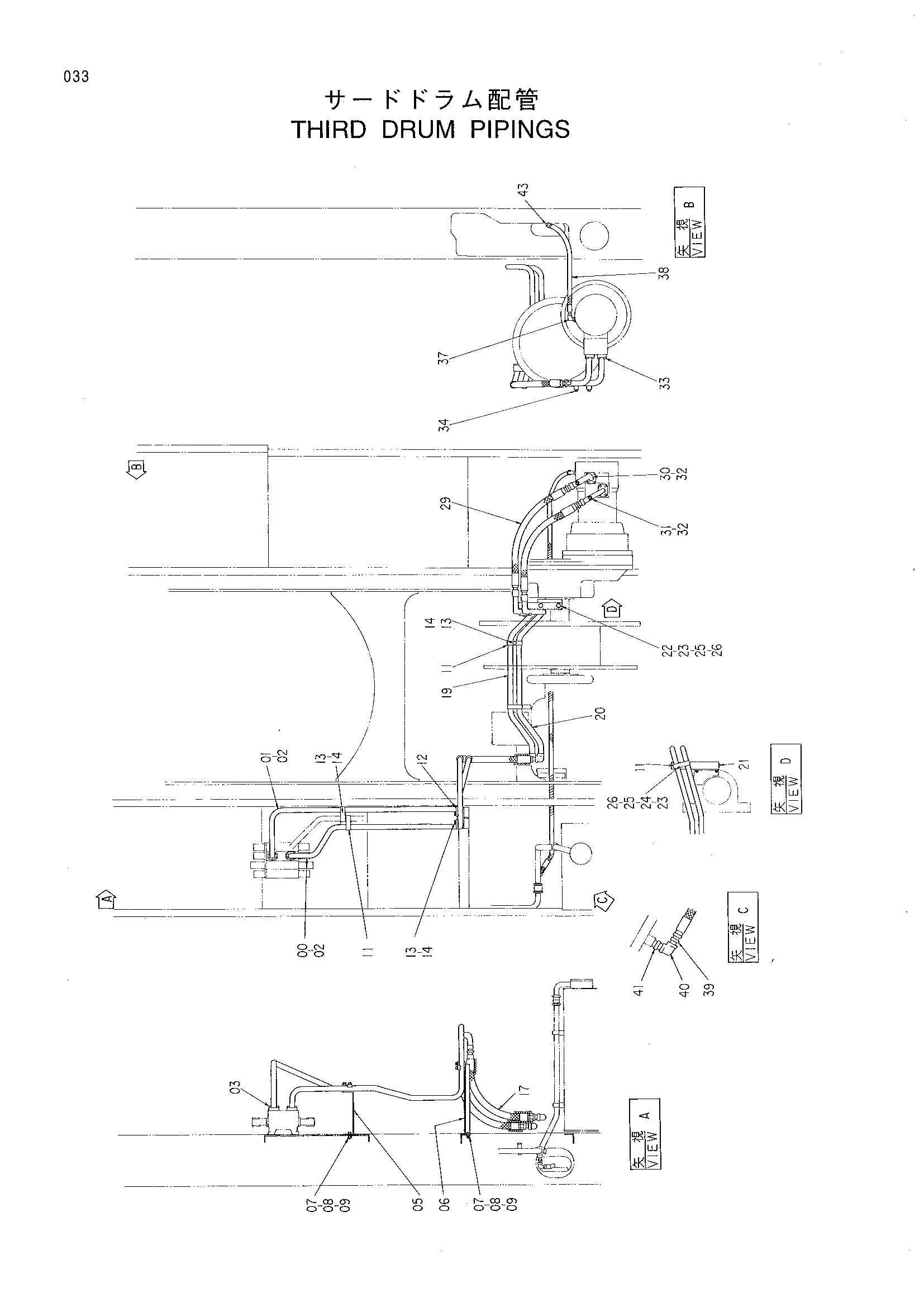

Заводская схема «Третий барабан трубопроводы» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042689 | Трубка | 1 |
| 01 | 7020057 | Трубка | 1 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 03 | M341036 | Болт с внутренним шестигранником | 8 |
| 05 | 9737279 | Кронштейн | 1 |
| 06 | 9730804 | Кронштейн | 1 |
| 07 | J901230 | Болт | 4 |
| 08 | A590912 | Пружинная шайба | 4 |
| 09 | J950012 | Гайка | 4 |
| 11 | 4053599 | Хомут трубки | 3 |
| 12 | 4053598 | Хомут трубки | 4 |
| 13 | J901265 | Болт | 6 |
| 14 | A590912 | Пружинная шайба | 6 |
| 17 | 4226348 | Шланг | 2 |
| 19 | 7020058 | Трубка | 1 |
| 20 | 7020059 | Трубка | 1 |
| 21 | 4227134 | Кронштейн | 1 |
| 22 | J901230 | Болт | 2 |
| 23 | 449490 | Шайба | 3 |
| 24 | J901270 | Болт | 1 |
| 25 | A590912 | Пружинная шайба | 3 |
| 26 | J950012 | Гайка | 3 |
| 29 | 4131844 | Шланг | 2 |
| 30 | 8042690 | Трубка | 1 |
| 31 | 8042691 | Трубка | 1 |
| 32 | A811040 | Уплотнительное кольцо | 2 |
| 33 | M351236 | Болт с внутренним шестигранником | 8 |
| 34 | 94-2023 | Пробка | 2 |
| 37 | 4037760 | Угловой штуцер | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4063797 | Шланг | 1 |
| 39 | 94-1303 | Адаптер | 1 |
| 40 | 94-0617 | Угловой штуцер | 1 |
| 41 | 94-1703 | Адаптер | 1 |
| 43 | 4098336 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
