Трубопроводы(рама) — HITACHI KH300

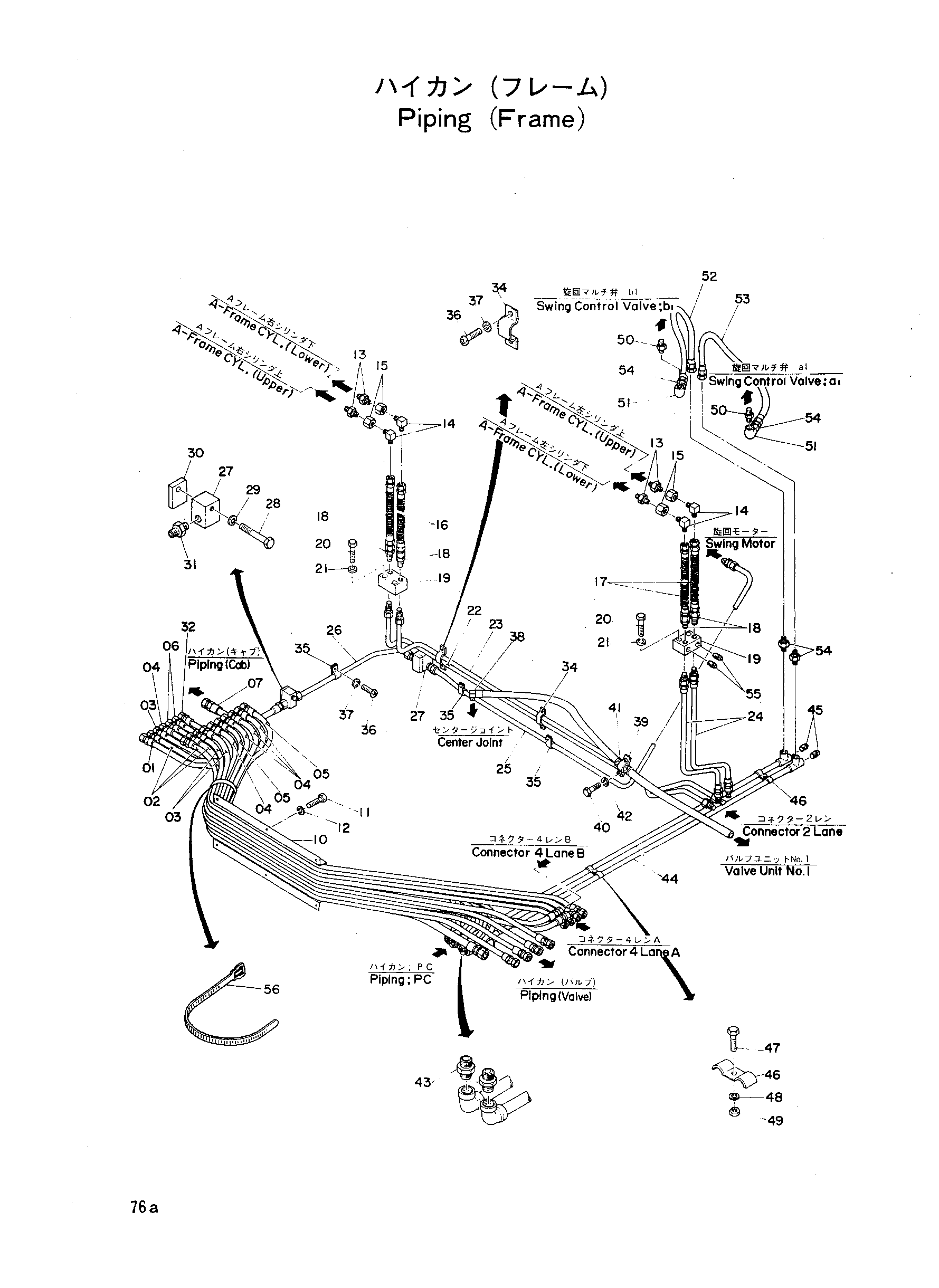

Заводская схема «Трубопроводы(рама)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4129756	Нейлоновый шланг	1
02	4129757	Нейлоновый шланг	3
03	4129758	Нейлоновый шланг	3
04	4132077	Нейлоновый шланг	5
05	4032705	Шланг	2
06	4136361	Нейлоновый шланг	2
07	4136371	Нейлоновый шланг	1
10	4031928	Крышка	1
11	M111014	Болт	6
12	A590910	Пружинная шайба	6
13	94-1901	Адаптер	4
14	94-1401	Адаптер	4
15	94-0675	Разъём	1
16	4025307	Шланг	2
17	4084698	Резиновый шланг	2
18	94-1301	Адаптер	4
19	4031872	Разъём	2
20	M111045	Болт	4
21	A590910	Пружинная шайба	4
22	4031982	Трубка	1
23	4031978	Трубка	1
24	4031980	Трубка	2
25	4031981	Трубка	1
26	4031979	Трубка	1
27	4015439	Разъём	2
28	M200836	Болт	2
29	A590908	Пружинная шайба	2
30	4015440	Шайба	2
31	94-1301	Адаптер	1
32	4129747	Нейлоновый шланг	1
34	4015443	Хомут трубки	2
35	4000854	Хомут	3
36	M430610	Винт	7
37	A590906	Пружинная шайба	7
38	94-1402	Угловой штуцер	1
39	4000903	Хомут	1
40	M111014	Болт	2
41	4023275	Защитный кожух	1
42	A590910	Пружинная шайба	2
43	94-1302	Адаптер	4
44	9702813	Трубопроводы	2
45	94-2023	Пробка	2
46	4001157	Хомут трубки	3
47	M111036	Болт	3
48	A590910	Пружинная шайба	3
49	M501008	Гайка	3
50	94-1901	Адаптер	2
51	94-0616	Угловой штуцер	2
52	4131016	Нейлоновый шланг	1
53	4136374	Нейлоновый шланг	1
54	94-1302	Адаптер	4
55	94-2022	Пробка	2
56	4055312	Зажим	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
