Крюк 40T — HITACHI KH300

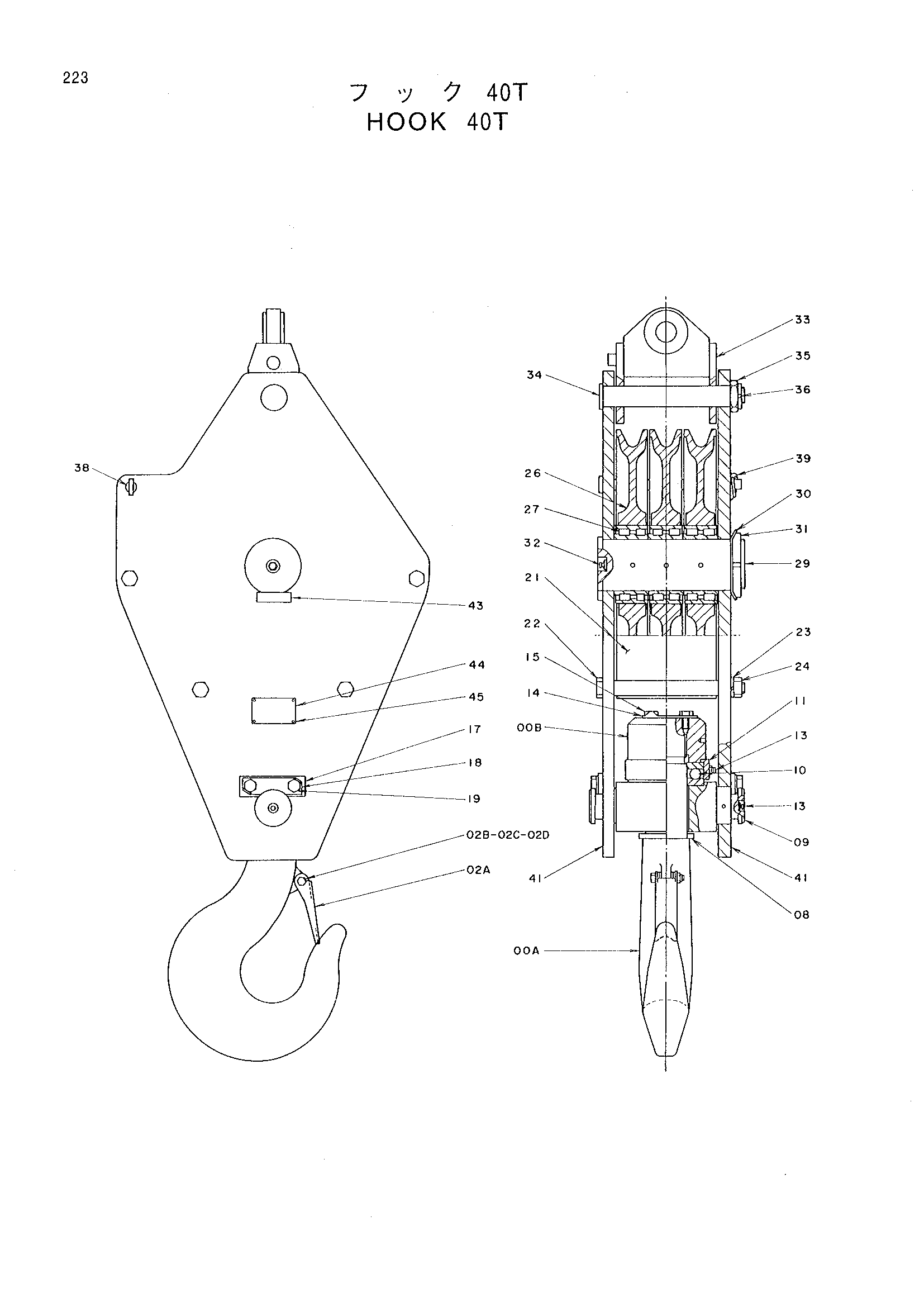

Заводская схема «Крюк 40T» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9056540 | Крюк 40T | 1 | |
| 00A-B | 9147322 | Крюк(с гайка) | 1 |
| 02A-D | 9147344 | Кронштейн в сборе | 1 |
| 02A | 4157804 | Кронштейн | 1 |
| 02B | J901265 | Болт | 1 |
| 02C | M660012 | U-образная гайка | 1 |
| 02D | 4170278 | Пружина торсион | 1 |
| 08 | 4145274 | Проставка | 1 |
| 09 | 3029690 | Труннион | 1 |
| 10 | 4145281 | Шариковый подшипник | 1 |
| 11 | 4157806 | Крышка подшипник. | 1 |
| 13 | J75481 | Штуцер | 1 |
| 14 | 4105625 | Стопорная шайба | 1 |
| 15 | J901625 | Болт | 2 |
| 17 | 4087892 | Стопорная пластина | 2 |
| 18 | X4873 | Стопорная шайба | 2 |
| 19 | J912035 | Болт | 4 |
| 21 | 8029778 | Направляющая каната | 1 |
| 22 | 4159662 | Болт | 4 |
| 23 | A590924 | Пружинная шайба | 4 |
| 24 | J951024 | Гайка | 4 |
| 26 | 3016549 | Канатный блок | 3 |
| 27 | 4044616 | Роликовый подшипник | 3 |
| 29 | 3029691 | Мост | 1 |
| 30 | 4101152 | Шайба подшипник. | 1 |
| 31 | 4101151 | Гайка подшипник. | 1 |
| 32 | J75482 | Штуцер | 2 |
| 33 | 8030337 | Тяга | 1 |
| 34 | 4160419 | Палец | 1 |
| 35 | M534225 | Корончатая гайка | 1 |
| 36 | A768080 | Шплинт | 1 |
| 38 | 9720459 | Палец | 1 |
| 39 | 4001834 | Палец кольцо | 1 |
| 41 | 3029692 | Пластина подвес | 2 |
| 43 | 4100955 | Пластина | 1 |
| 44 | 495652 | Информационная табличка | 1 |
| 45 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
