Насос трубопроводы (2) — HITACHI KH300

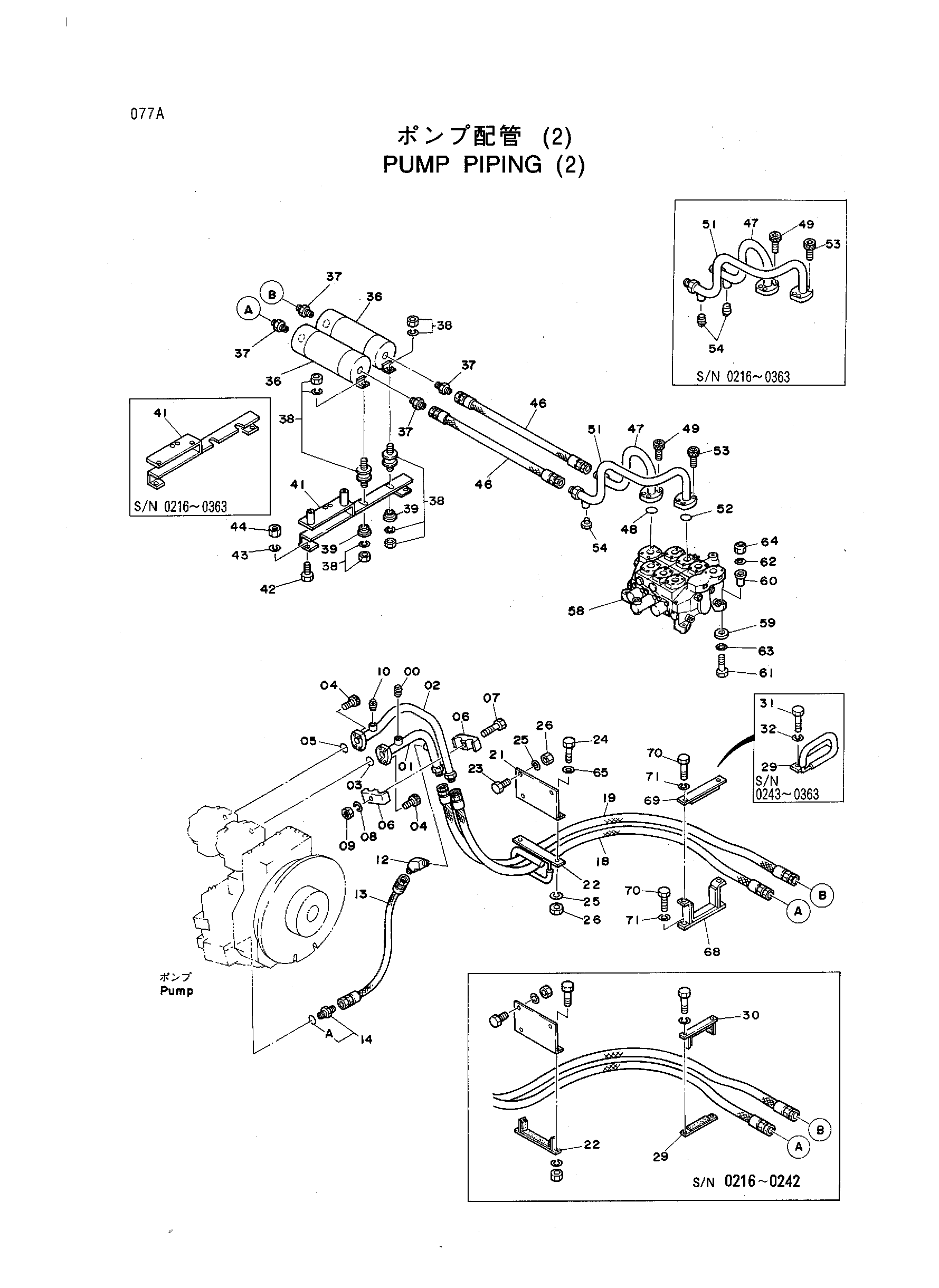

Заводская схема «Насос трубопроводы (2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-2023 замена: 447483 | Пробка | 1 |
| 00 | 447483 | Пробка | 1 |
| 01 | 9725547 | Трубка | 1 |
| 02 | 9725546 | Трубка | 1 |
| 02 | 9737941 | Трубка | 1 |
| 03 | A811035 | Уплотнительное кольцо | 1 |
| 04 | M341036 | Болт с внутренним шестигранником | 8 |
| 05 | A811035 | Уплотнительное кольцо | 1 |
| 05 | A811030 | Уплотнительное кольцо | 1 |
| 06 | 4053599 | Хомут трубки | 2 |
| 06 | 4153488 | Хомут трубки | 2 |
| 07 | J901270 замена: J901280 | Болт | 1 |
| 07 | J901280 | Болт | 1 |
| 08 | A590912 | Пружинная шайба | 1 |
| 09 | J950012 | Гайка | 1 |
| 10 | 94-2023 замена: 447483 | Пробка | 1 |
| 10 | 447483 | Пробка | 1 |
| 10 | 446536 | Пробка | 1 |
| 12 | 94-1401 | Угловой штуцер | 1 |
| 13 | 4110539 | Шланг | 1 |
| 14 | 4042030 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4158184 | Шланг | 1 |
| 19 | 4153438 | Шланг | 1 |
| 21 | 9725558 | Кронштейн | 1 |
| 21 | 4228176 | Кронштейн | 1 |
| 22 | 9725569 | Кронштейн | 1 |
| 22 | 8042825 | Опора | 1 |
| 23 | J901030 | Болт | 2 |
| 24 | J901080 | Болт | 2 |
| 24 | J901025 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | J950010 | Гайка | 4 |
| 29 | 9725566 | Сиденье | 1 |
| 29 | 8042826 | Опора | 1 |
| 30 | 9725568 | Кронштейн | 1 |
| 31 | J901080 | Болт | 2 |
| 31 | J901025 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 2 |
| 36 | 9718248 | Трубка | 2 |
| 37 | 94-1305 | Адаптер | 4 |
| 38 | 4050403 | Резиновая подушка | 4 |
| 39 | 4190410 | Сиденье | 4 |
| 41 | 9725559 замена: 9738391 | Кронштейн | 2 |
| 41 | 9725559 замена: J901275 | Кронштейн | 2 |
| 41 | 9725559 замена: A590112 | Кронштейн | 2 |
| 41 | 9725559 замена: J950012 | Кронштейн | 2 |
| 41 | 9738391 | Кронштейн | 2 |
| 41 | 8052822 | Кронштейн | 2 |
| 42 | J901250 | Болт | 4 |
| 43 | A590912 | Пружинная шайба | 4 |
| 44 | J950012 | Гайка | 4 |
| 46 | 4158173 | Шланг | 2 |
| 47 | 8035066 | Трубка | 1 |
| 48 | A811040 | Уплотнительное кольцо | 1 |
| 49 | M341236 | Болт с внутренним шестигранником | 4 |
| 51 | 8035067 | Трубка | 1 |
| 52 | A811035 | Уплотнительное кольцо | 1 |
| 53 | M341036 | Болт с внутренним шестигранником | 4 |
| 54 | 94-2023 замена: 447483 | Пробка | 2 |
| 54 | 447483 | Пробка | 2 |
| 54 | 447483 | Пробка | 1 |
| 58 | 4155938 | Гидрораспределитель | 1 |
| 59 | 4172243 | Резиновая прокладка | 4 |
| 60 | 4172242 | Резиновая втулка | 4 |
| 61 | J901060 | Болт | 4 |
| 62 | A590110 | Шайба | 4 |
| 63 | J217083 | Шайба | 4 |
| 64 | M660010 | U-образная гайка | 4 |
| 65 | A590110 | Плоская шайба | 2 |
| 68 | 9737394 | Кронштейн | 1 |
| 69 | 9737429 | Сиденье | 1 |
| 70 | J901225 | Болт | 4 |
| 71 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
