Электрооборудование — HITACHI KH300

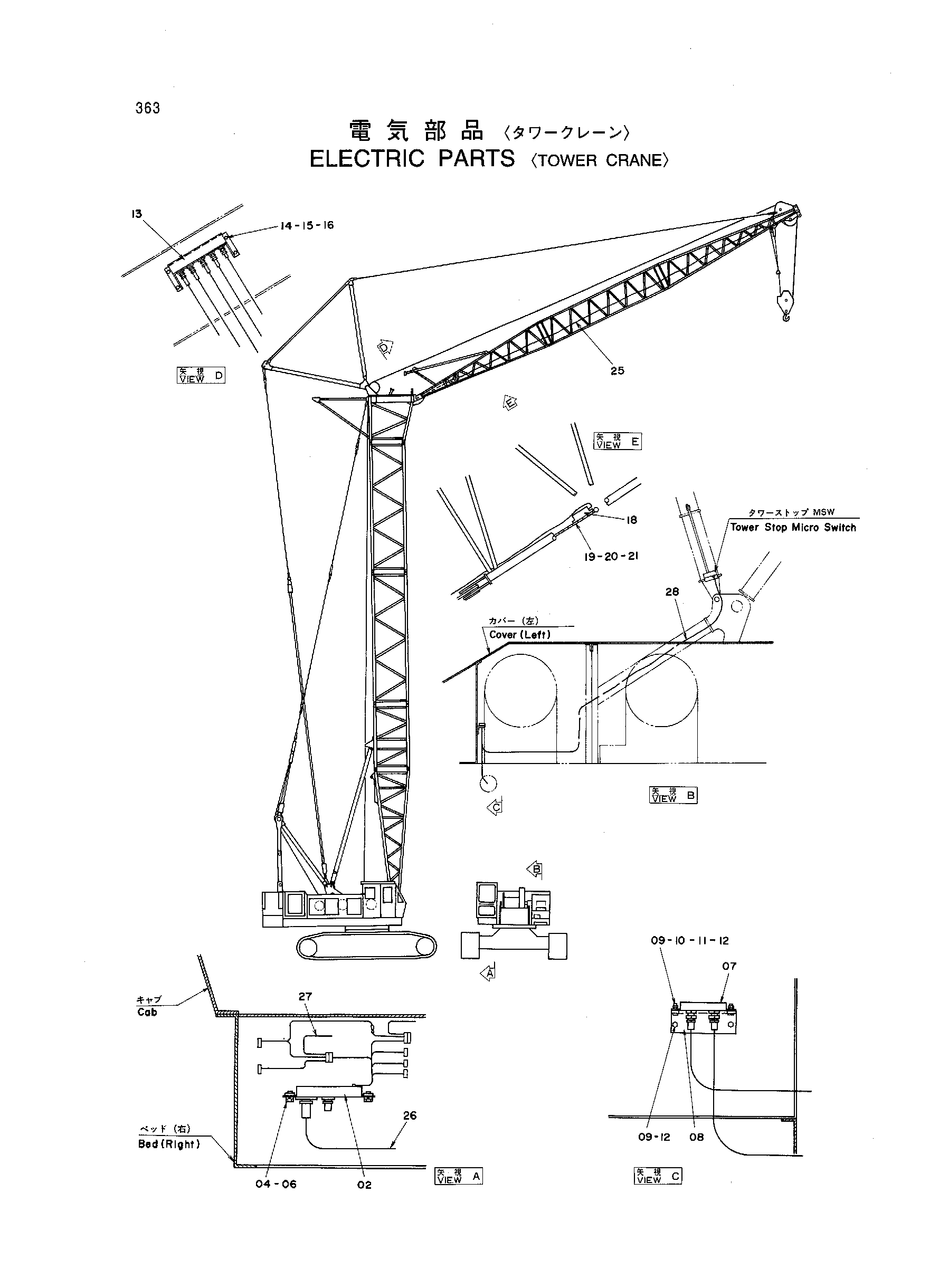

Заводская схема «Электрооборудование» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4187900 | Короб клемма | 1 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | J901016 | Болт | 2 |
| 07 | 4170115 | Короб клемма | 1 |
| 08 | 4163619 | Кронштейн | 1 |
| 09 | J900825 | Болт | 4 |
| 10 | A590108 | Шайба | 2 |
| 11 | M500807 | Гайка | 2 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | 4170918 | Короб клемма(башенный уппе | 1 |
| 14 | J900818 | Болт | 4 |
| 15 | A590908 | Пружинная шайба | 4 |
| 16 | M500807 | Гайка | 4 |
| 18 | 4112266 | Указатель угол(гусёк стрелы) | 1 |
| 19 | J900828 | Болт | 3 |
| 20 | A590908 | Пружинная шайба | 3 |
| 21 | M500807 | Гайка | 3 |
| 25 | 4169845 | Жгут проводов | 1 |
| 26 | 4170114 | Жгут проводов | 1 |
| 27 | 4187903 | Жгут проводов | 1 |
| 28 | 4171652 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
