Тормоз крышка (третий барабан) — HITACHI KH300

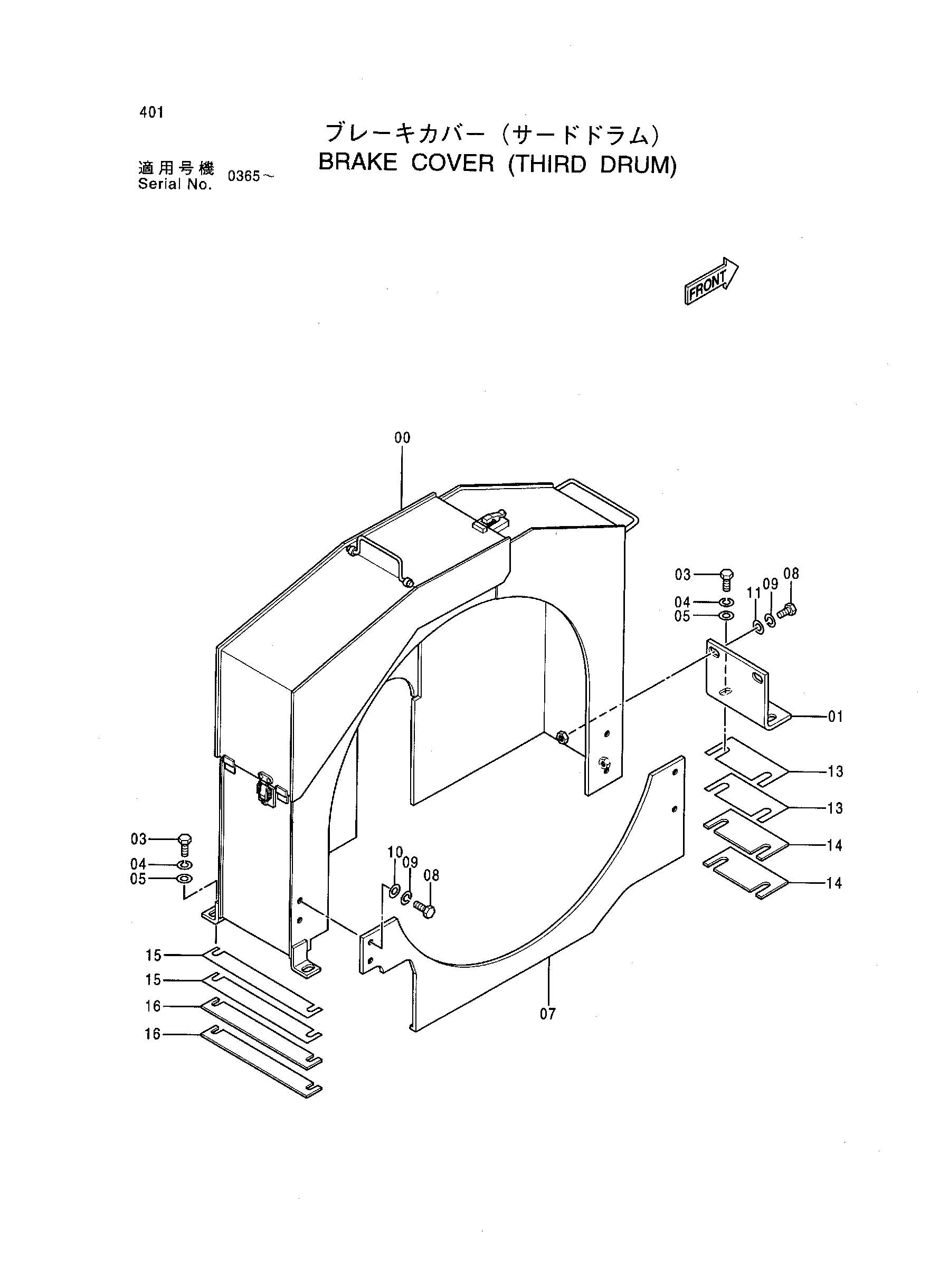

Заводская схема «Тормоз крышка (третий барабан)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6013369 | Крышка | 1 |
| 01 | 9737384 | Кронштейн | 1 |
| 03 | J901230 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | 449490 | Шайба | 4 |
| 07 | 4278531 | Крышка | 1 |
| 08 | J901025 | Болт | 6 |
| 09 | A590910 | Пружинная шайба | 6 |
| 10 | A590110 | Плоская шайба | 4 |
| 11 | J217083 | Шайба | 2 |
| 13 | 4281235 | Регулировочная шайба 0.5 | 2 |
| 14 | 4281236 | Регулировочная шайба 1.6 | 2 |
| 15 | 4281237 | Регулировочная шайба 0.5 | 2 |
| 16 | 4281238 | Регулировочная шайба 1.6 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
