Ход трубопроводы (верхняя платформа) — HITACHI KH300

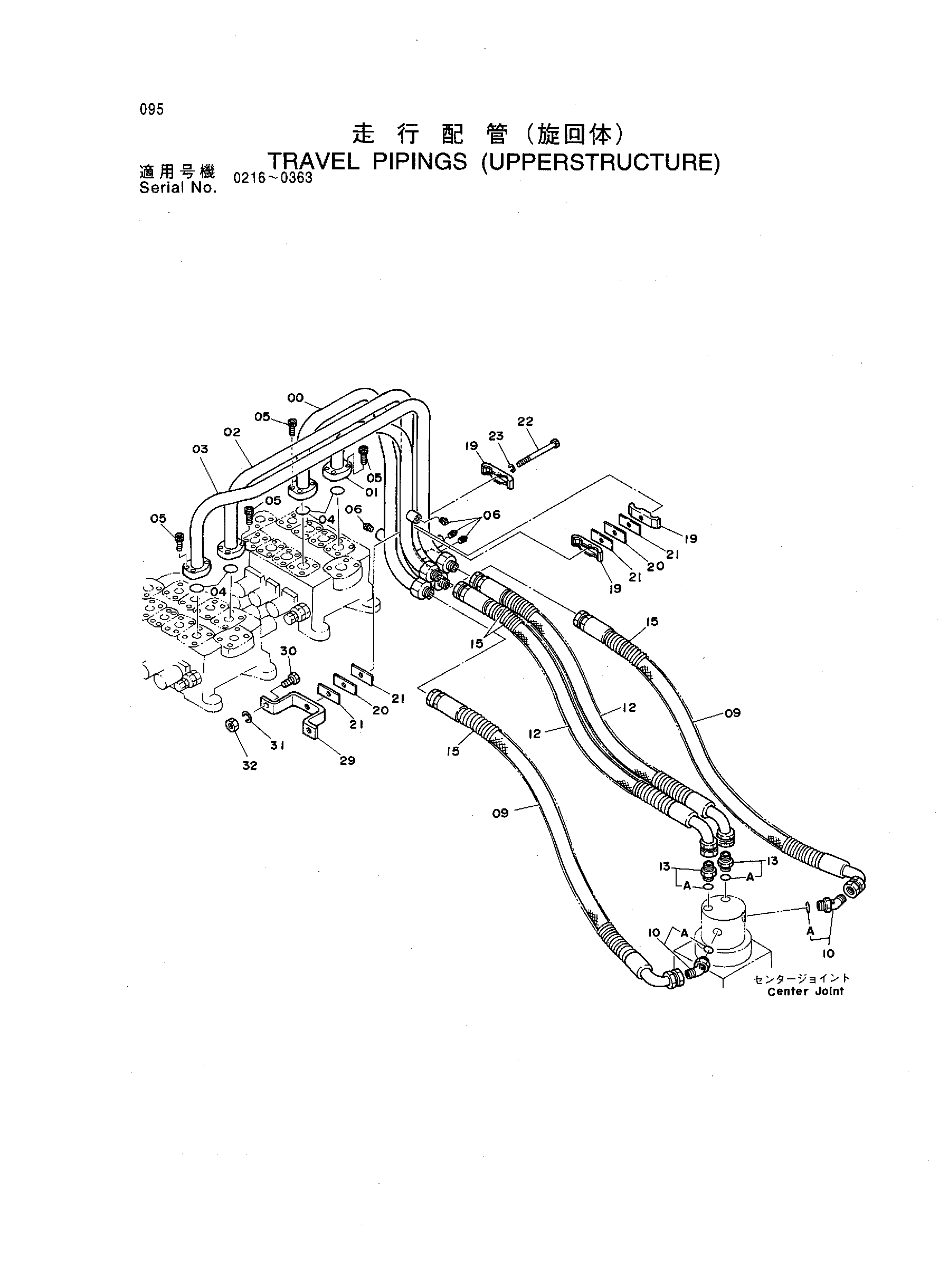

Заводская схема «Ход трубопроводы (верхняя платформа)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035152 | Трубка(TL1) | 1 |
| 00 | 8042627 | Трубка(TL1) | 1 |
| 01 | 8035153 | Трубка(TL2) | 1 |
| 01 | 8042628 | Трубка(TL2) | 1 |
| 02 | 8035154 | Трубка(TR3) | 1 |
| 02 | 8042629 | Трубка(TR3) | 1 |
| 03 | 8035155 | Трубка(TR4) | 1 |
| 03 | 8042630 | Трубка(TR4) | 1 |
| 04 | A811035 | Уплотнительное кольцо | 4 |
| 05 | M341036 | Болт с внутренним шестигранником | 16 |
| 06 | 94-2023 | Пробка | 4 |
| 09 | 4160632 замена: 4226347 | Шланг | 2 |
| 09 | 4226347 | Шланг | 2 |
| 10 | 4102237 | Угловой штуцер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 2 |
| 12 | 4082883 замена: 4226346 | Шланг | 2 |
| 12 | 4226346 | Шланг | 2 |
| 13 | 4042033 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4053914 | Защитный кожух | 4 |
| 19 | 4053599 | Хомут трубки | 3 |
| 20 | 4177674 | Регулировочная шайба 4.5 | 2 |
| 21 | 4177673 | Регулировочная шайба 2.3 | 4 |
| 22 | J901206 | Болт | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 29 | 4227135 | Кронштейн | 1 |
| 30 | J901230 | Болт | 2 |
| 31 | A590912 | Пружинная шайба | 2 |
| 32 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
